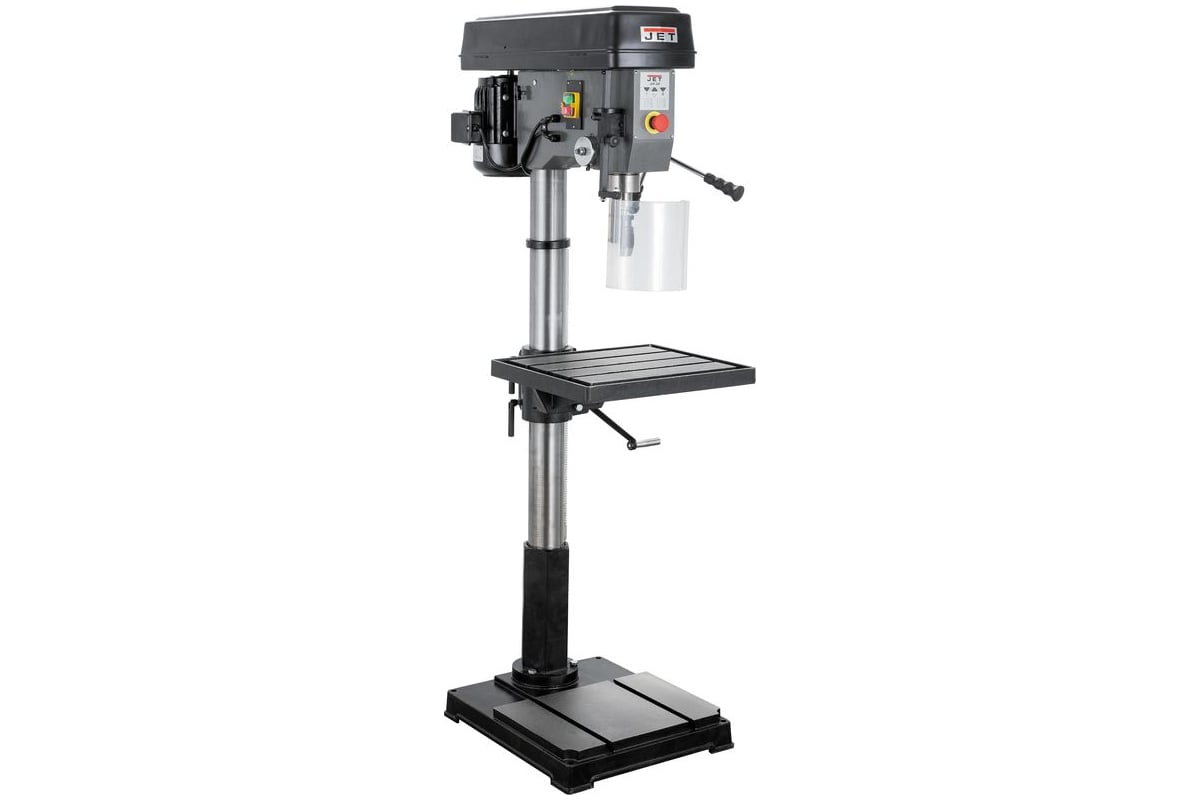

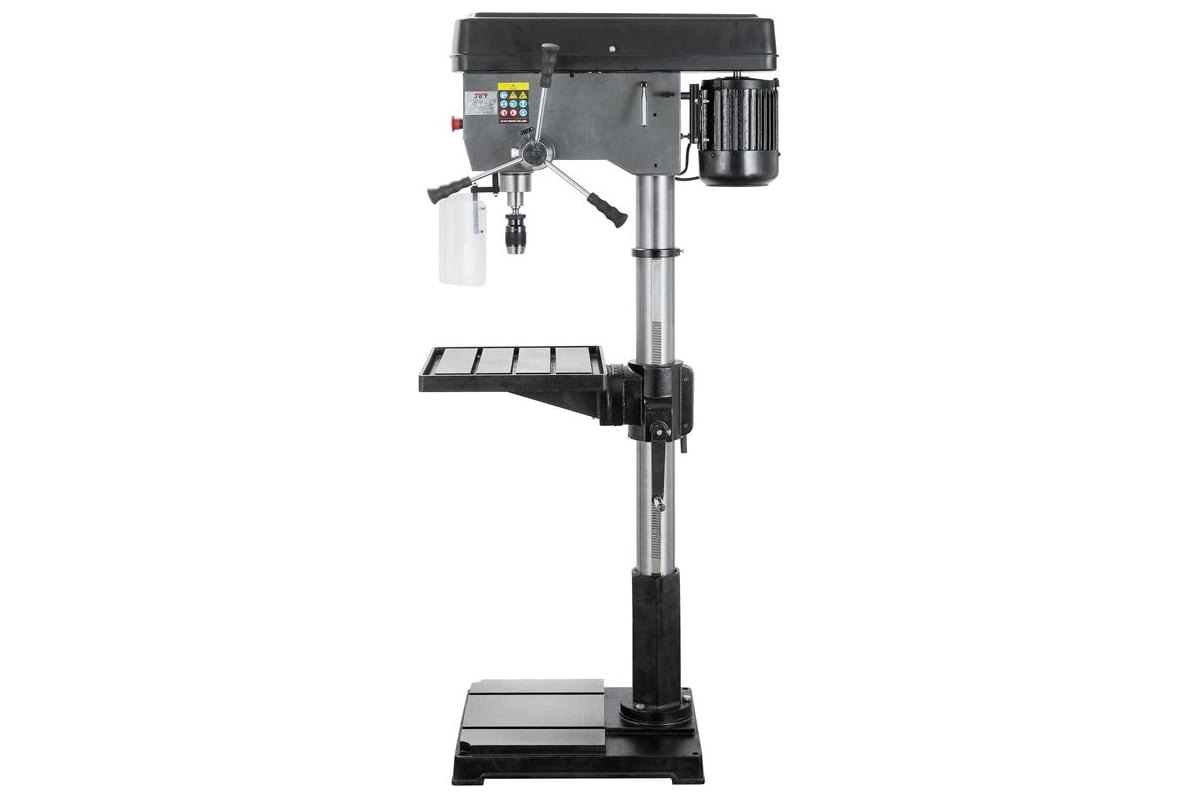

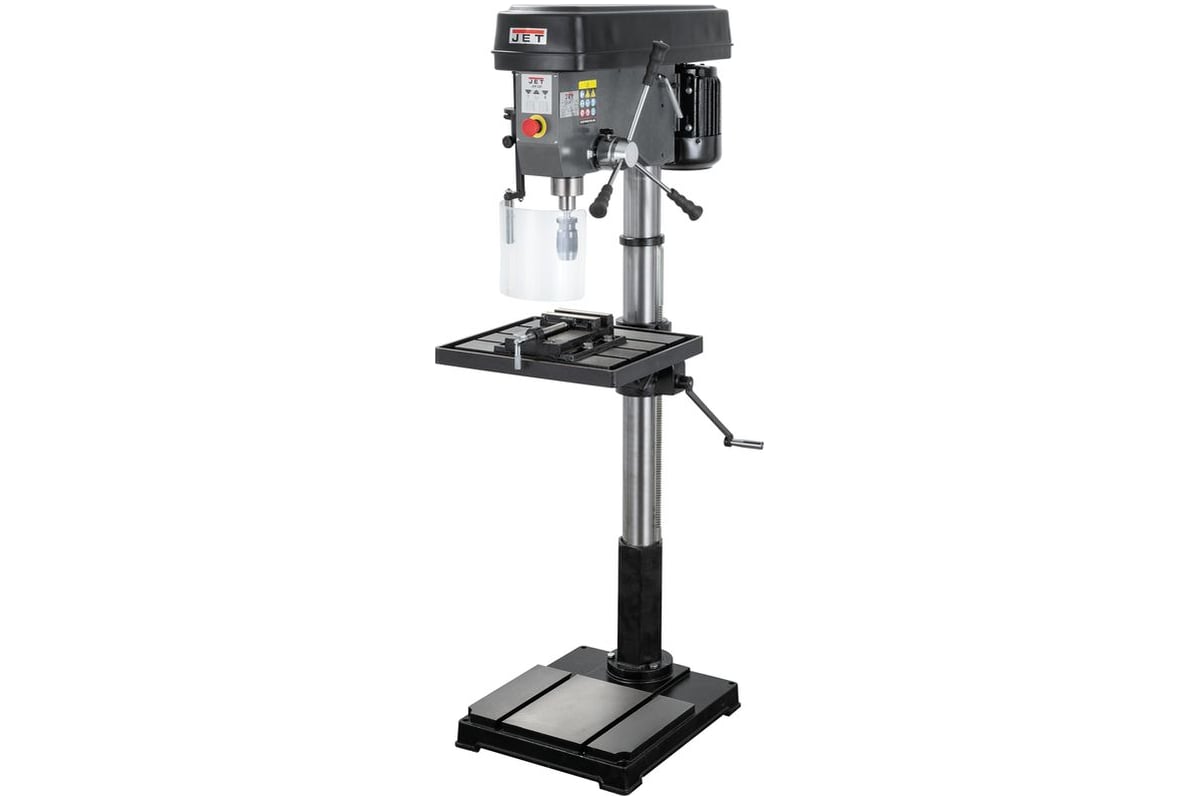

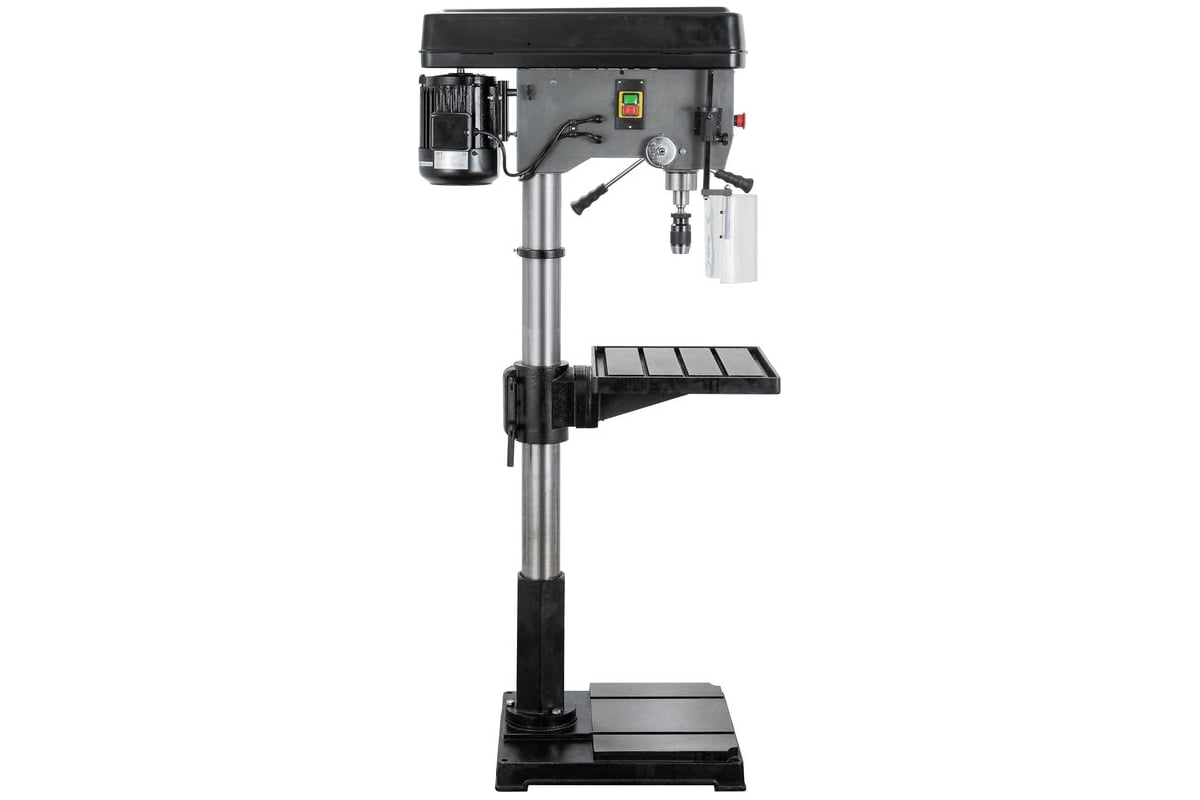

JET JDP-22F напольный сверлильный станок промышленной серии. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.

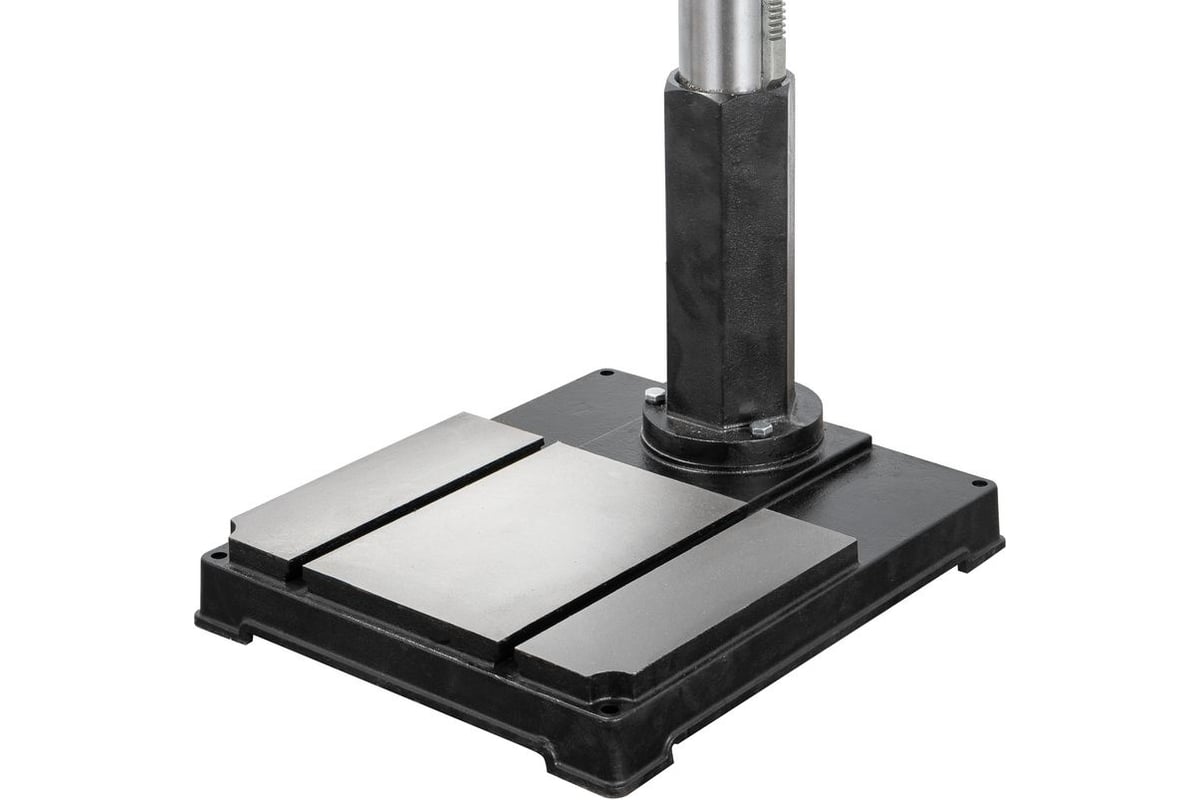

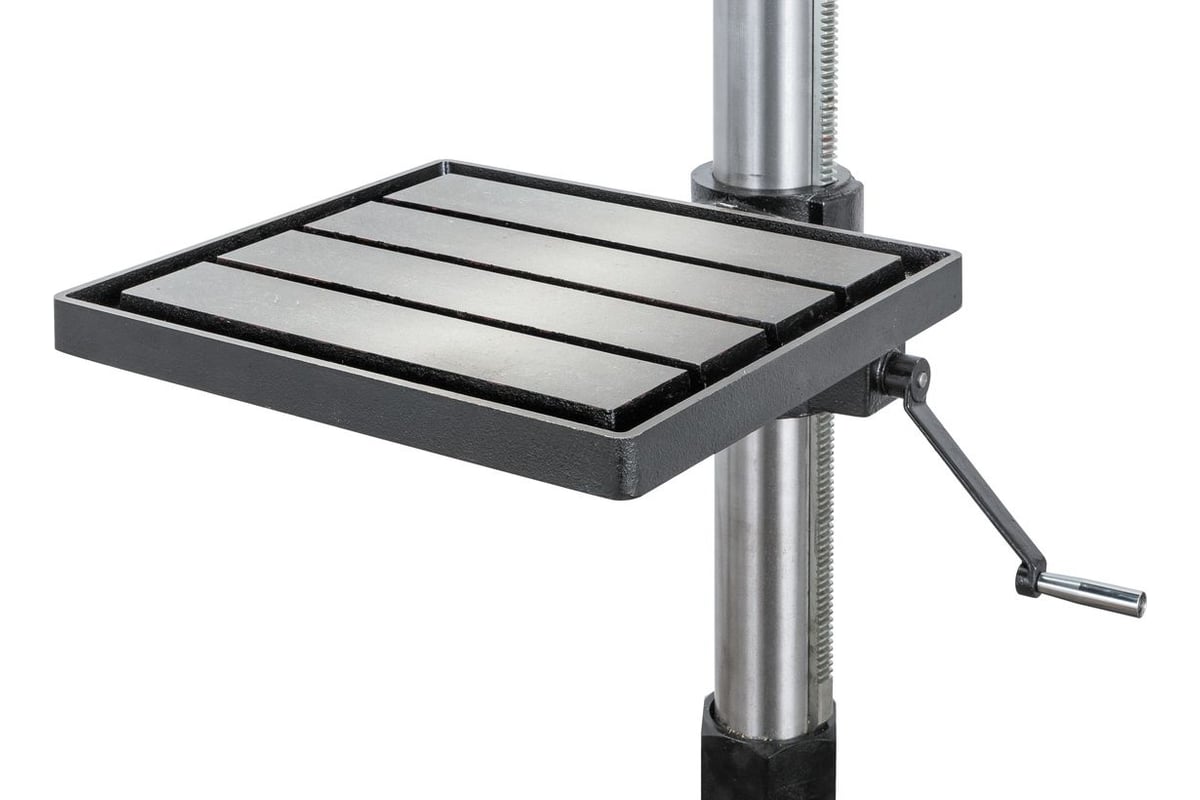

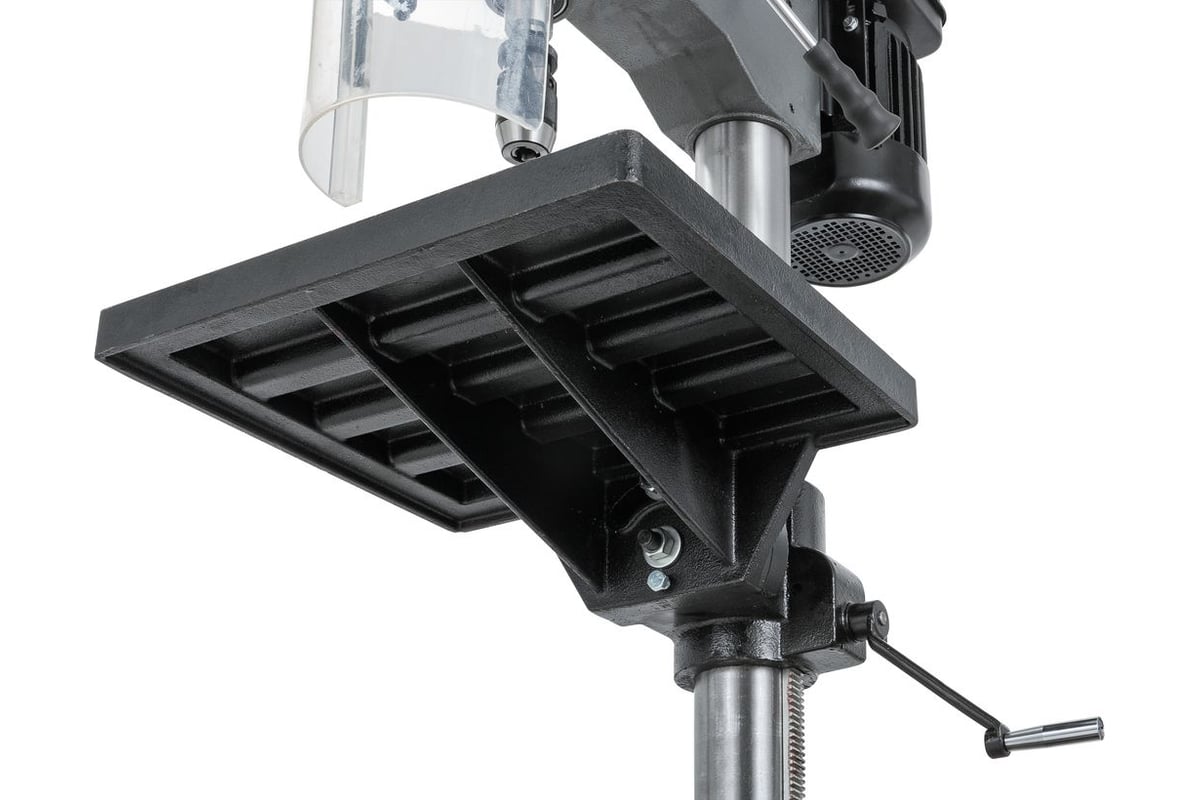

.Станок имеет тяжелое и устойчивое чугунное основание размером 465 x 330мм, в котором предусмотрены 2-Т образных паза с шириной 18мм, для закрепления заготовки прихватами или другими зажимными приспособлениями. На основание установлена толстостенная колонна диаметром 92мм с зубчатой рейкой для возможности перемещения стола по вертикали. Рабочий стол, как и основание, изготовлен из качественного чугуна, его размер 470х415мм с 2-мя Т-образными пазами шириной 14мм. Максимальное расстояние между шпинделем и основанием составляет 1220мм, а расстояние между шпинделем и рабочим столом – 690мм.

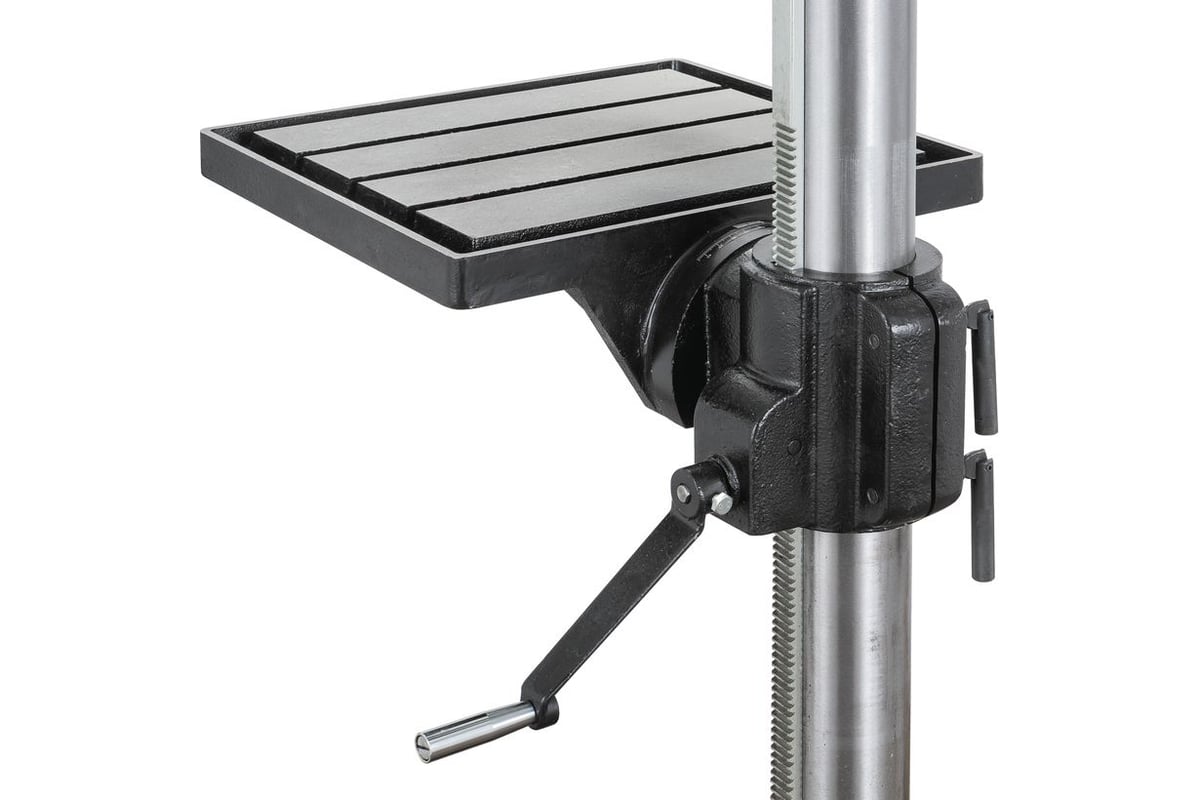

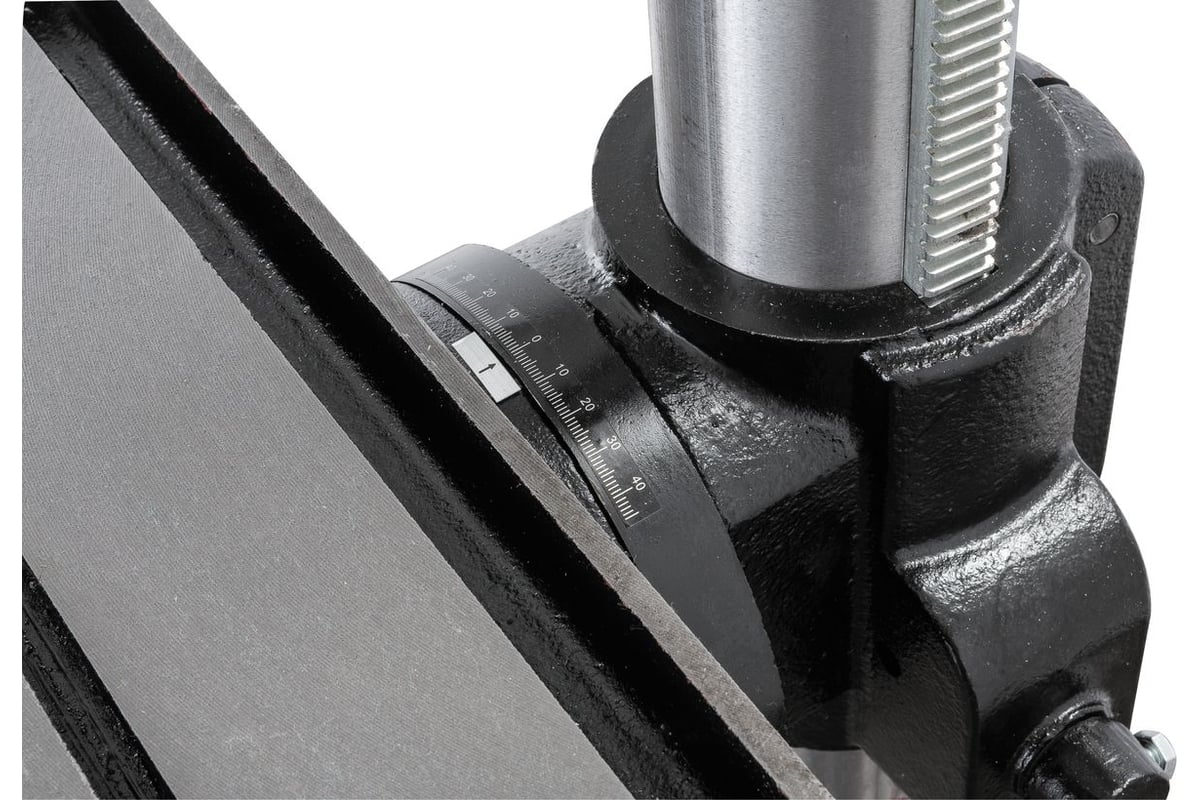

.Стол имеет возможность поворота вокруг колонны на 360° и наклона вправо/влево в пределах ±45°.

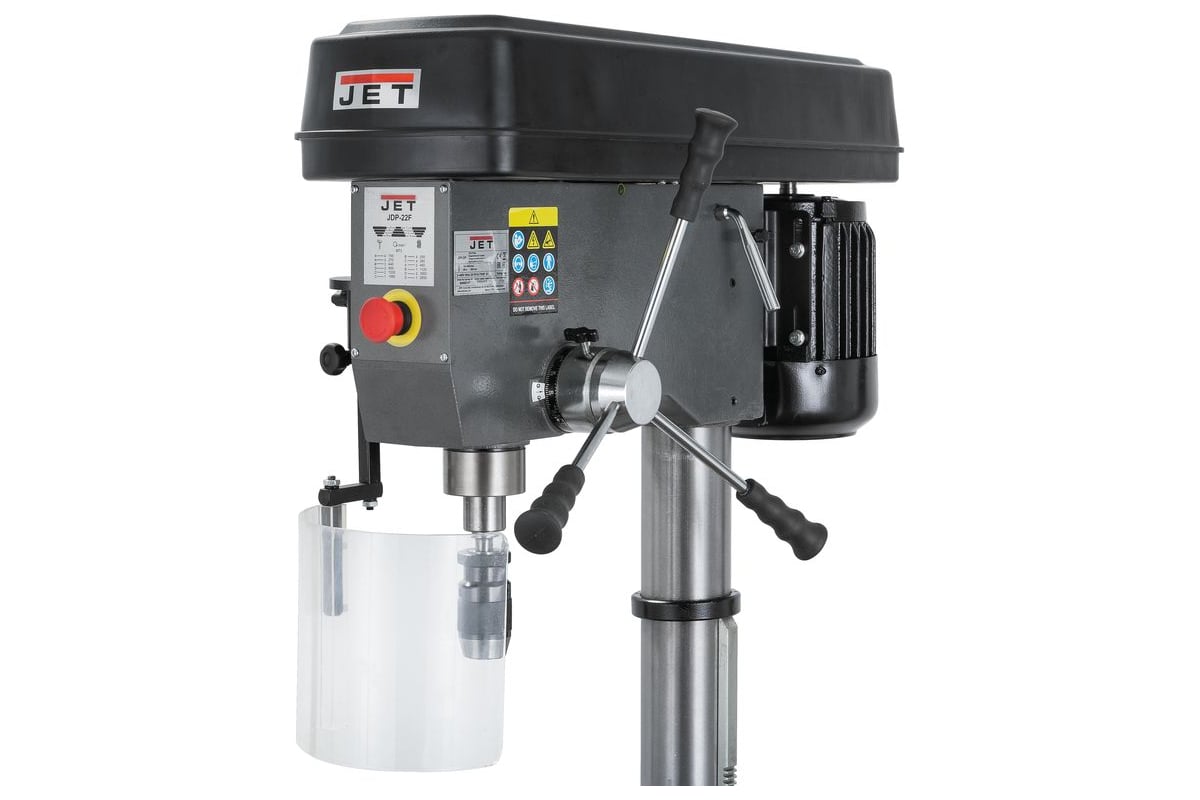

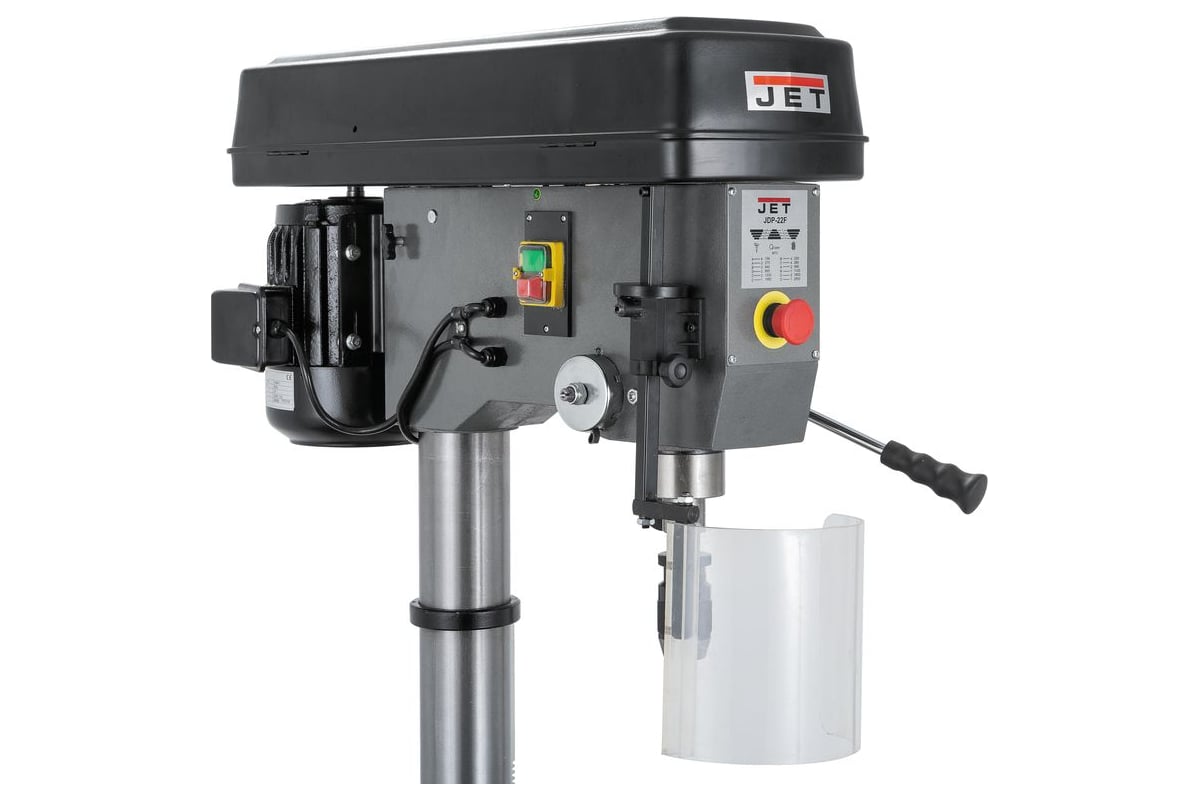

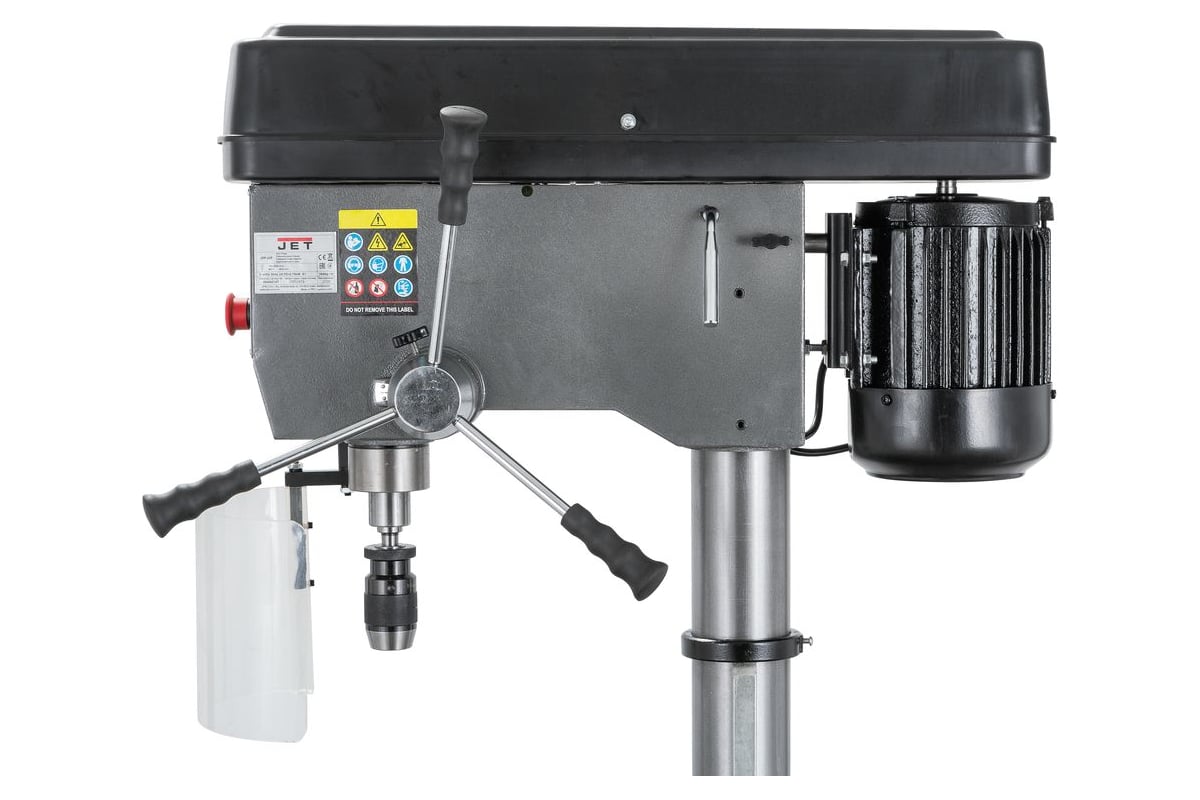

.Сверлильная головка позволяет сверлить максимальные диаметры отверстия в стали до 25мм, и в чугуне до 28мм. Конус шпинделя МК-3.

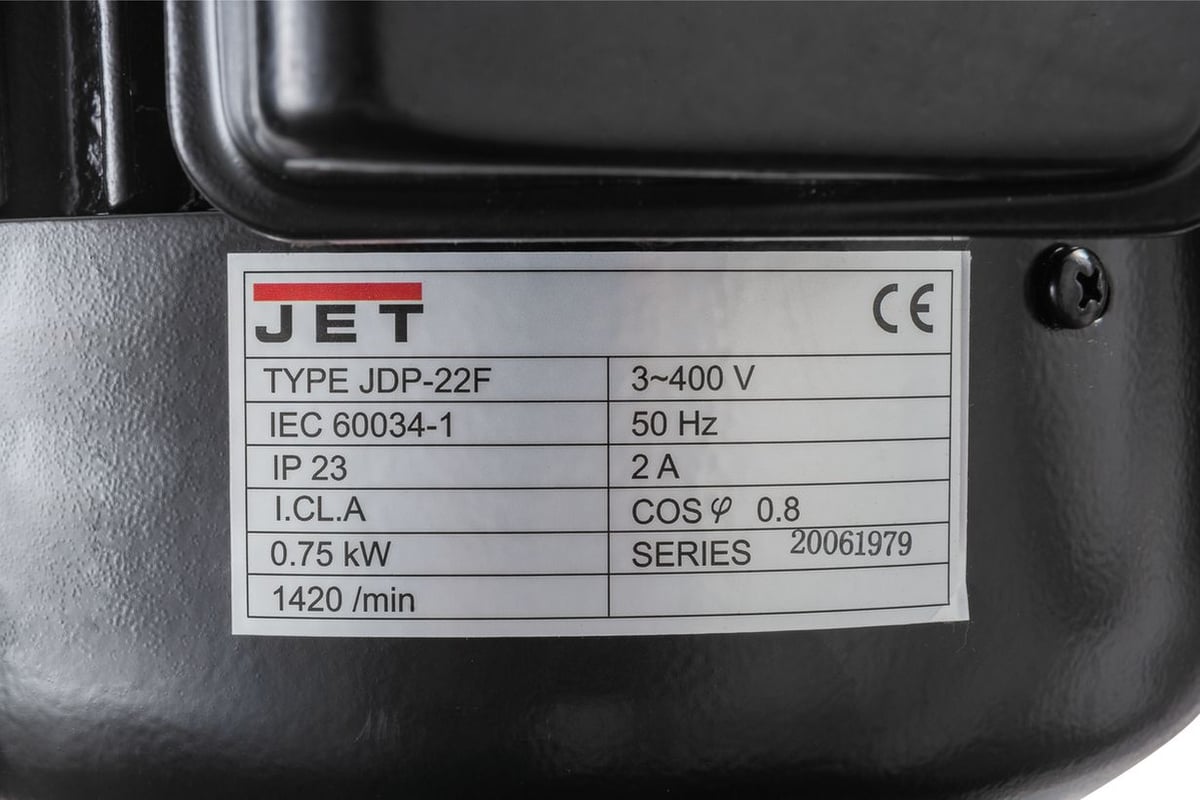

.Мощность приводного двигателя составляет 750Вт.

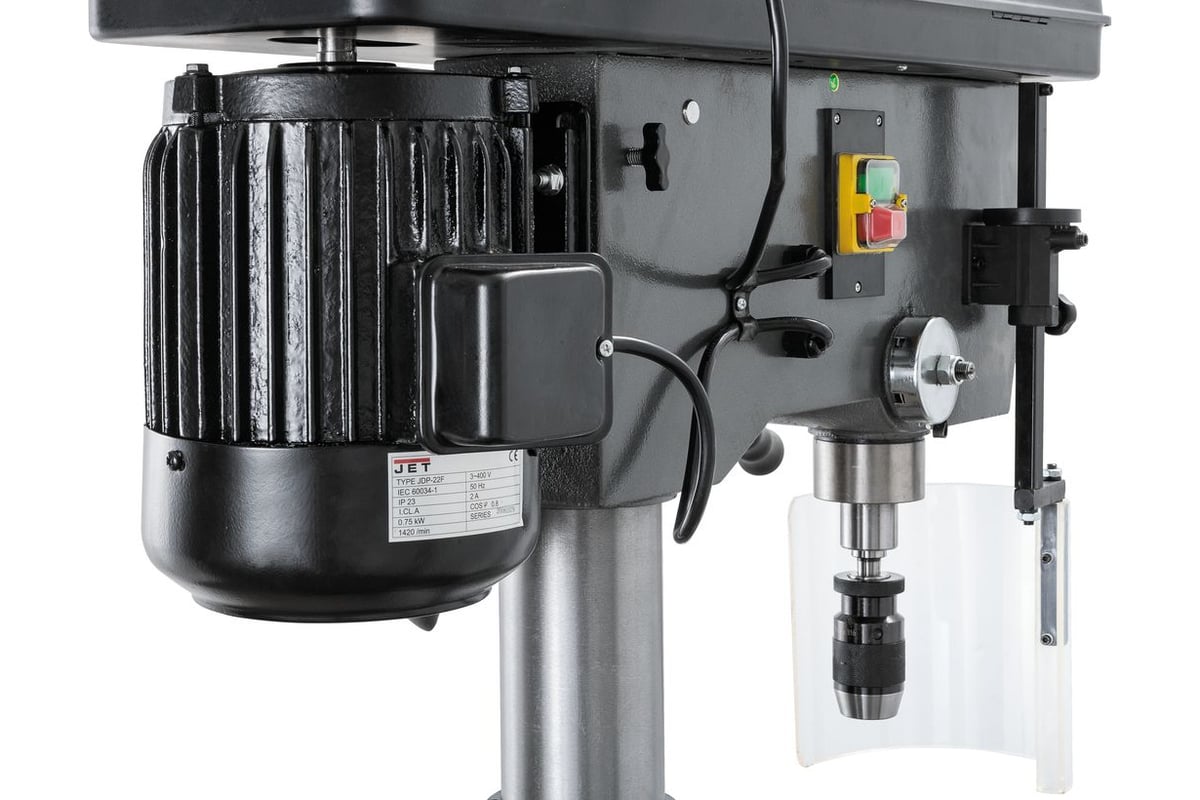

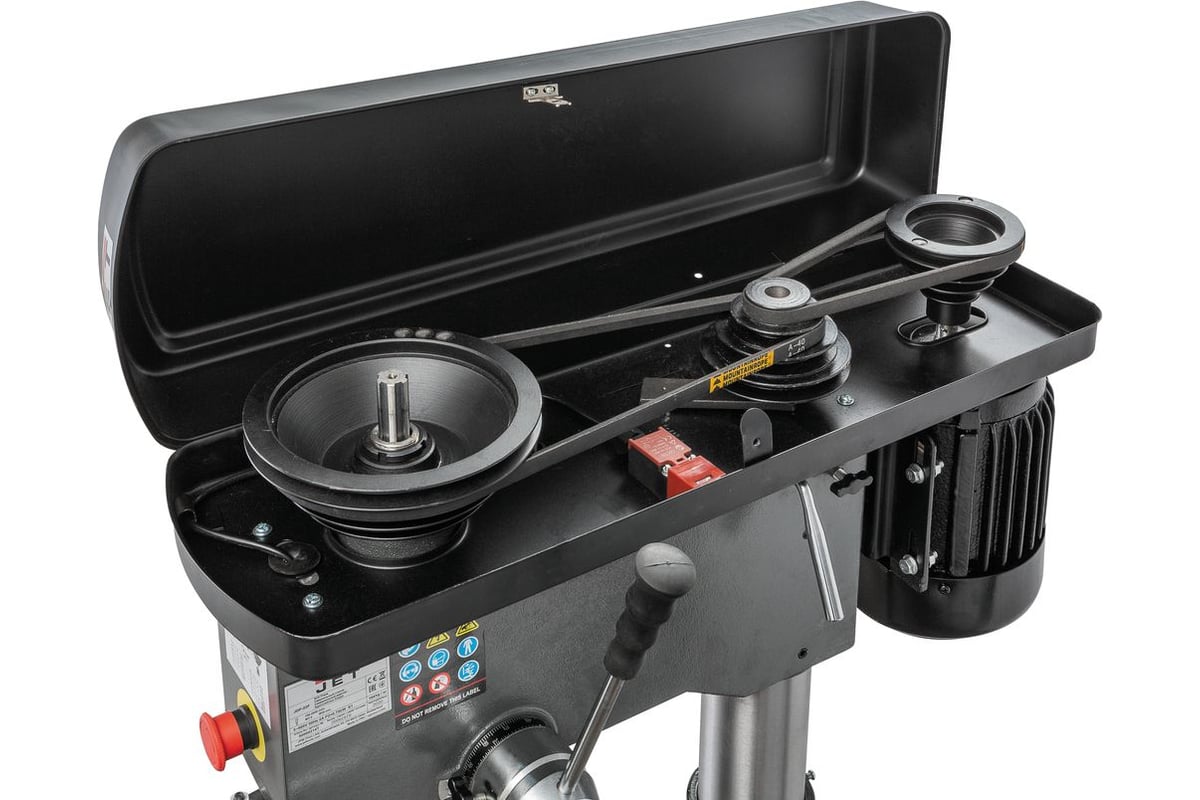

.Вращающий момент с двигателя на вал шпинделя передается с помощью клинового ремня через шкивную группу. Диапазон частоты вращения шпинделя осуществляется в пределах от 150 до 2850 об/мин и имеет 12 скоростей.

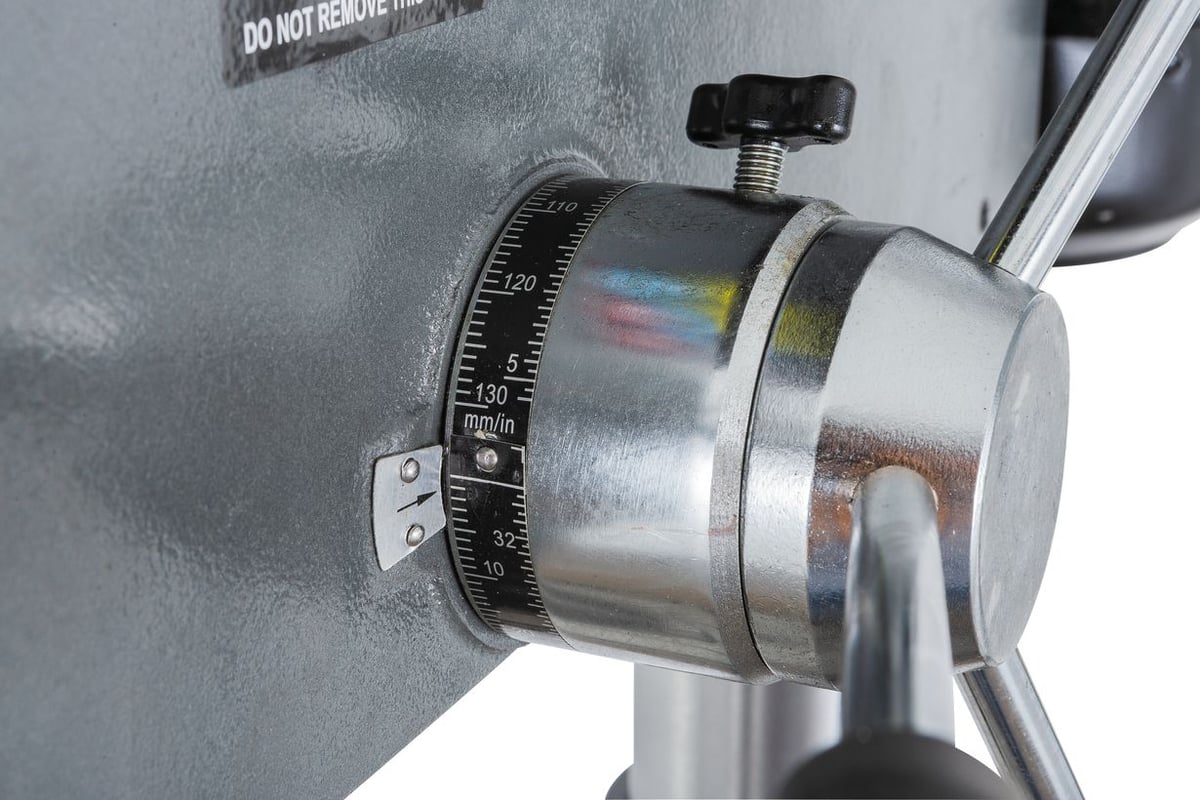

.Ход пиноли шпинделя составляет 120 мм. Для контроля глубины сверления предусмотрена шкала с миллиметровой и дюймовой разметкой, а также регулируемый ограничитель.
Технические характеристики
-
Мощность, Вт750
-
Напряжение, В380
-
Тип электродвигателяасинхронный
-
Материал обработкиметалл
-
Max диаметр получаемого отверстия, мм28
-
Max диаметр сверла, мм16
-
Наличие лазеранет
-
Реверсда
-
Число скоростей12
-
Вес нетто, кг164
-
Габариты без упаковки, мм840х460х1750
-
Размер рабочего стола, мм415x475
-
Частота вращения шпинделя, об/мин150-2850
-
Ширина, мм460
-
Высота, мм1750
-
Длина, мм840
-
Диаметр колонны, мм92
-
Конус шпинделяМК3/МТ3
-
Настольныйнет
-
Подсветка рабочей зонынет
-
Посадка сверлильного патронаB18
-
Размер основания, мм465х330
-
Размер Т-образного паза, мм14
-
Расстояние шпиндель-основание, мм1220
-
Расстояние шпиндель-стол, мм605
-
Тип сверлильного патронабыстрозажимной
-
Ход пиноли шпинделя, мм120
-
Max диаметр хвостовика оснастки, мм16
