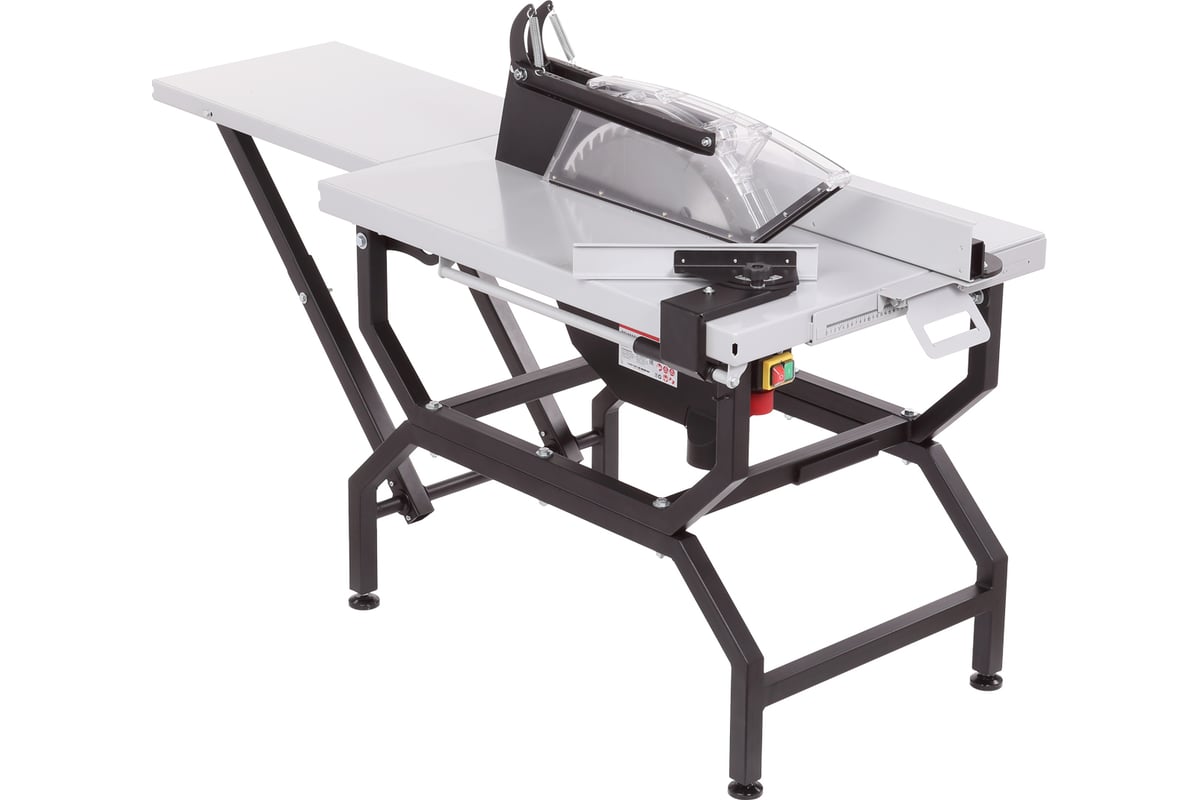

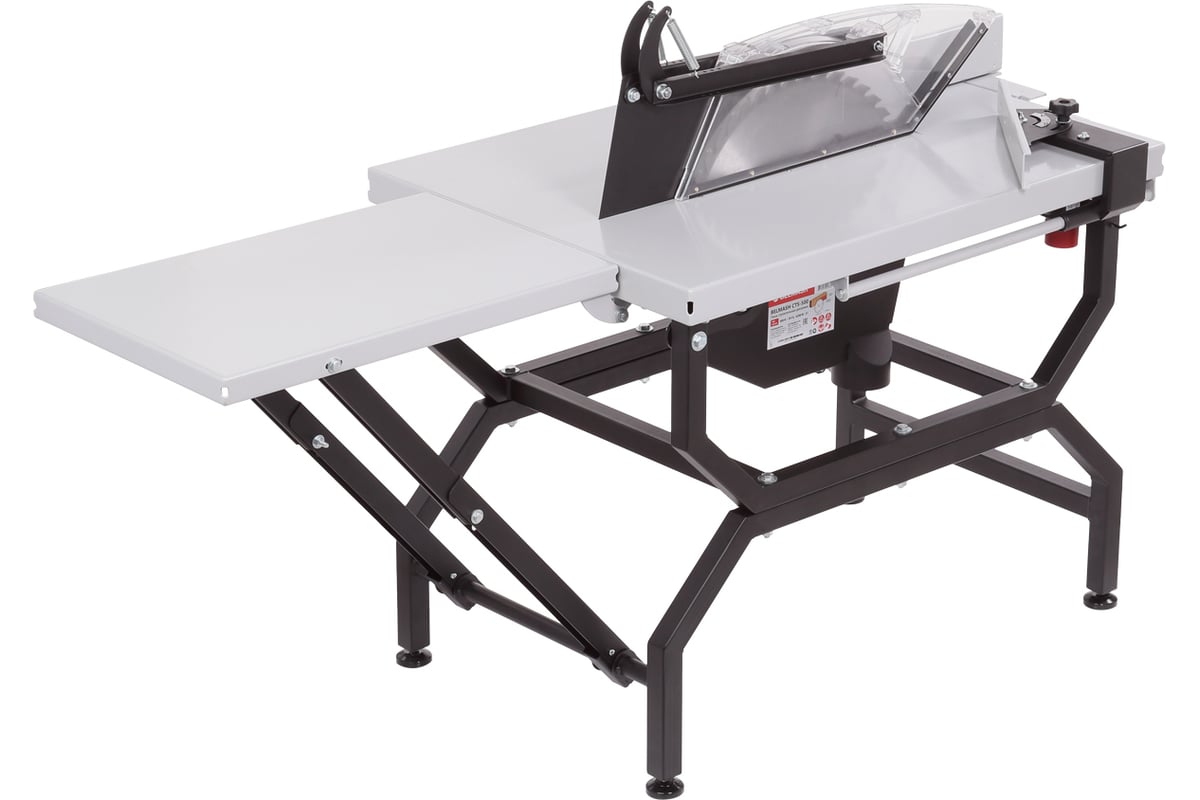

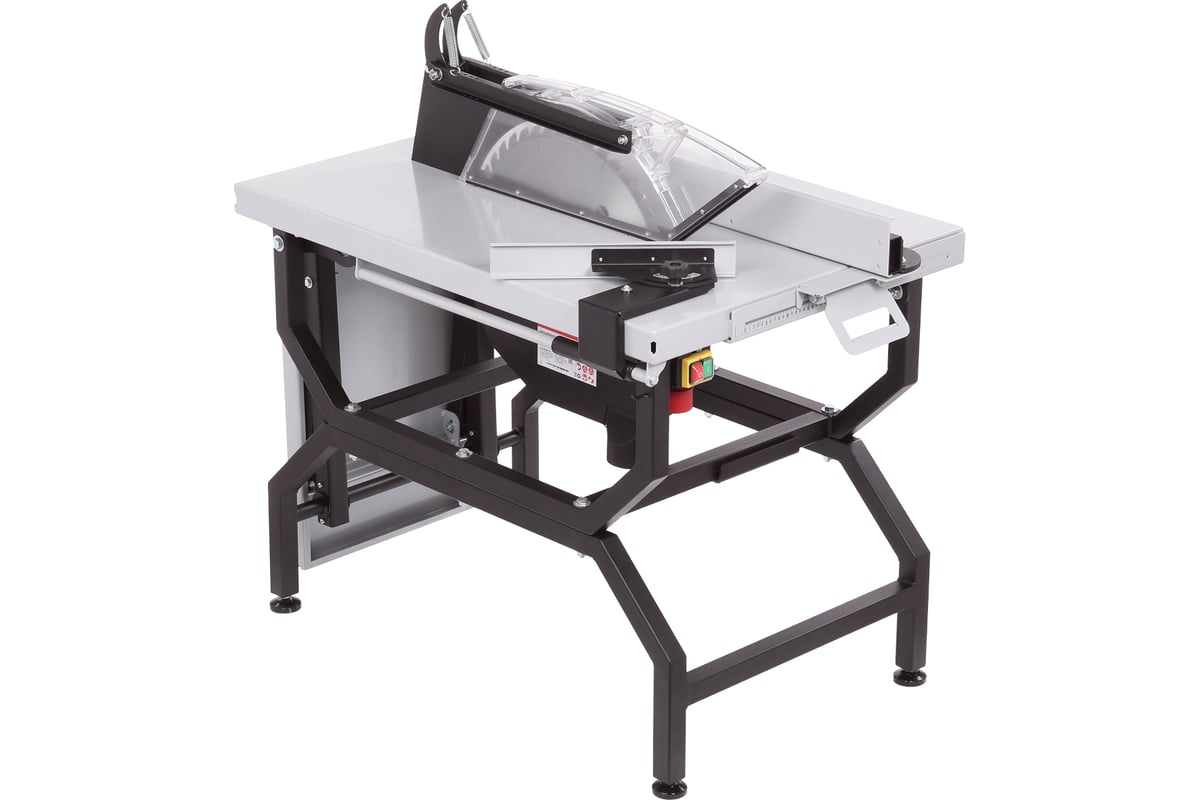

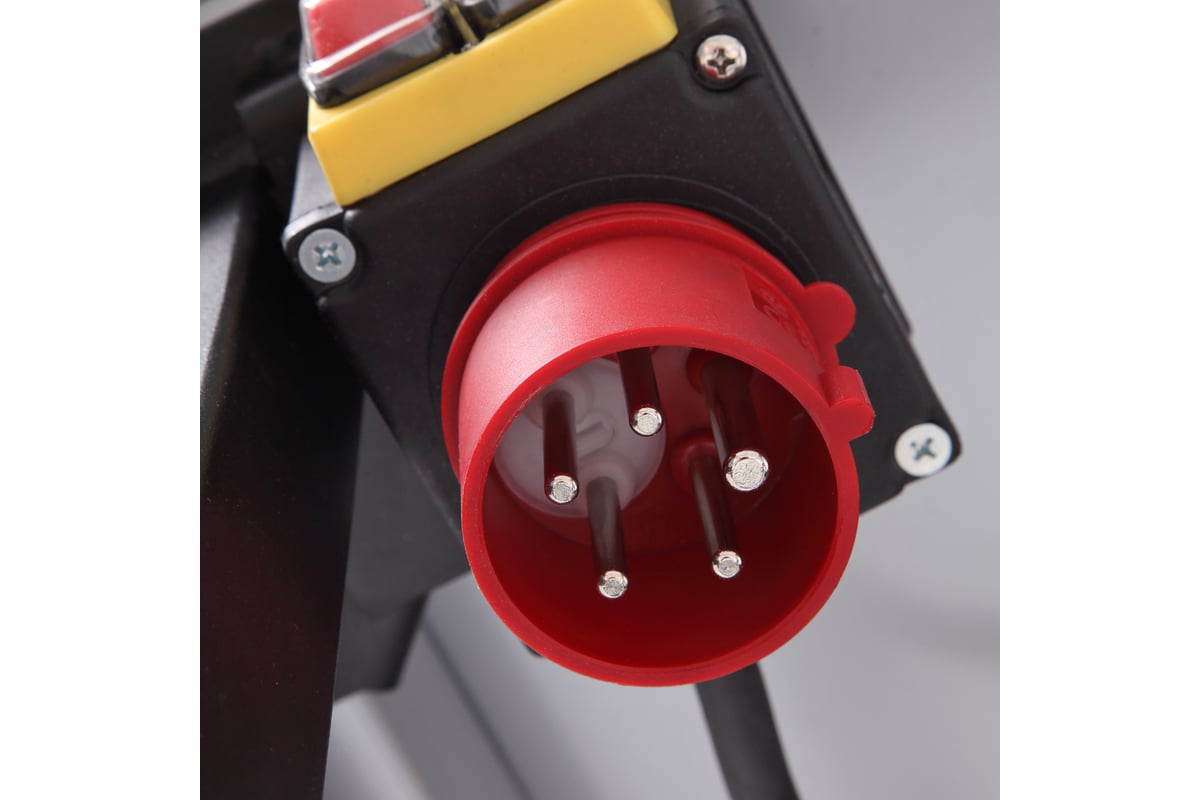

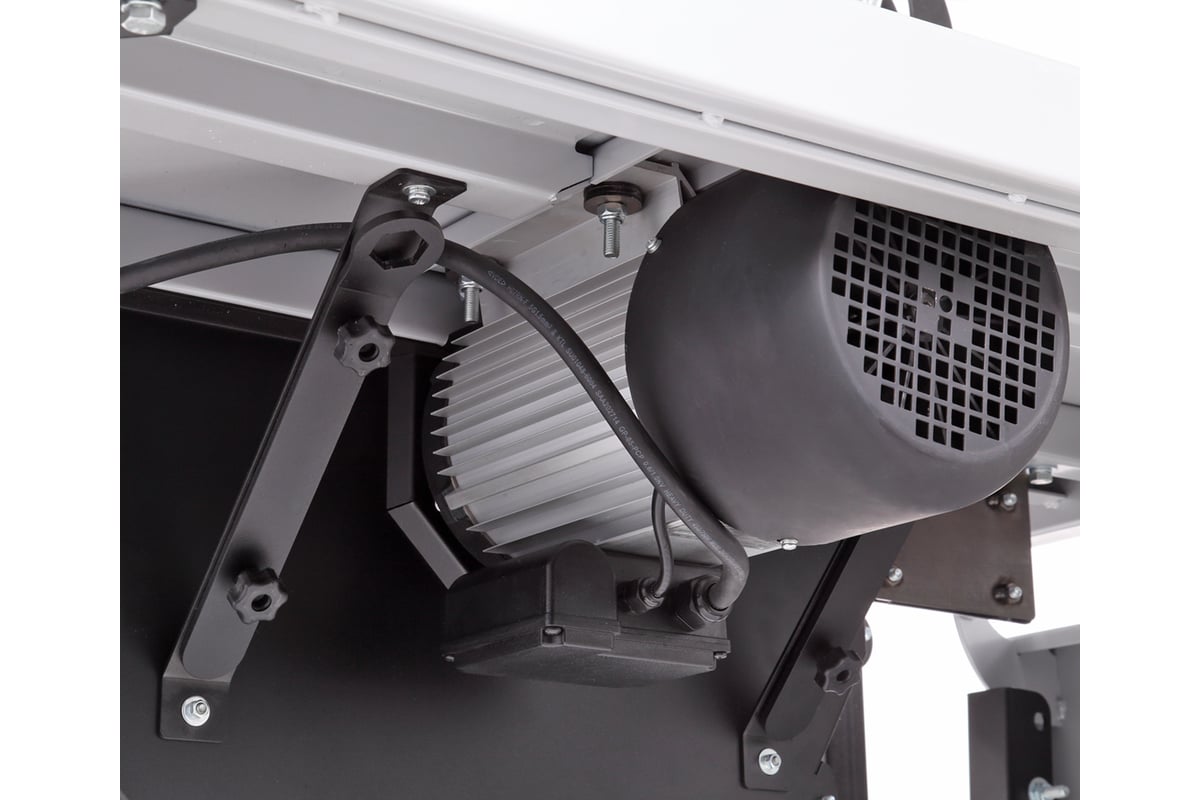

Станок предназначен для обработки древесины (фанеры, древесно-стружечных плит и т.п.) пилением, с целью придания им необходимых форм и размеров, с ручной подачей заготовки. Представляет собой электромеханическое устройство. В качестве привода используется асинхронный электродвигатель. Пильный диск установлен на выходном конце вала двигателя. Питание осуществляется от трехфазной сети переменного тока (400 В) с защитным (заземляющим) проводом.

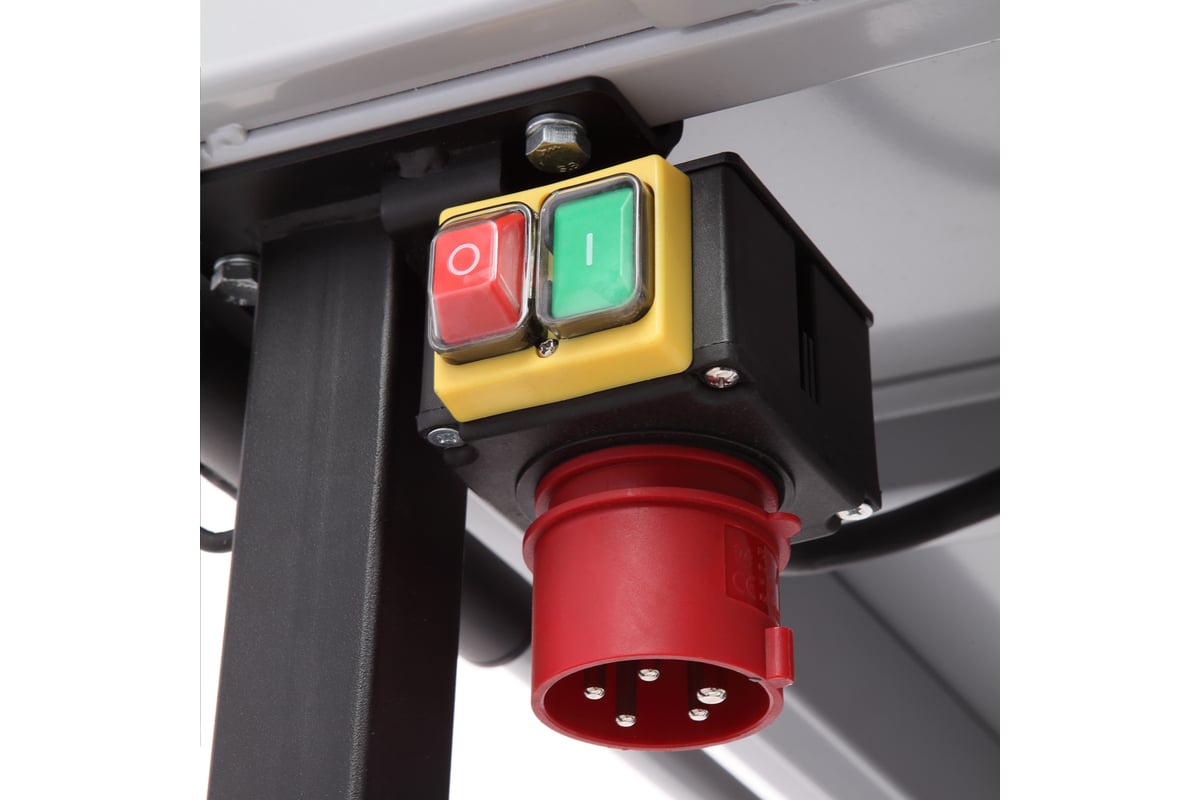

.Имеется встроенное устройство отключения при перегреве двигателя. Выключатель установлен на кронштейне, обеспечивая доступное и безопасное включение и выключение станка.
.Основной стол имеет размер 1050×750 мм, выполнен из листовой стали. Имеет жесткую конструкцию за счет дополнительных ребер.

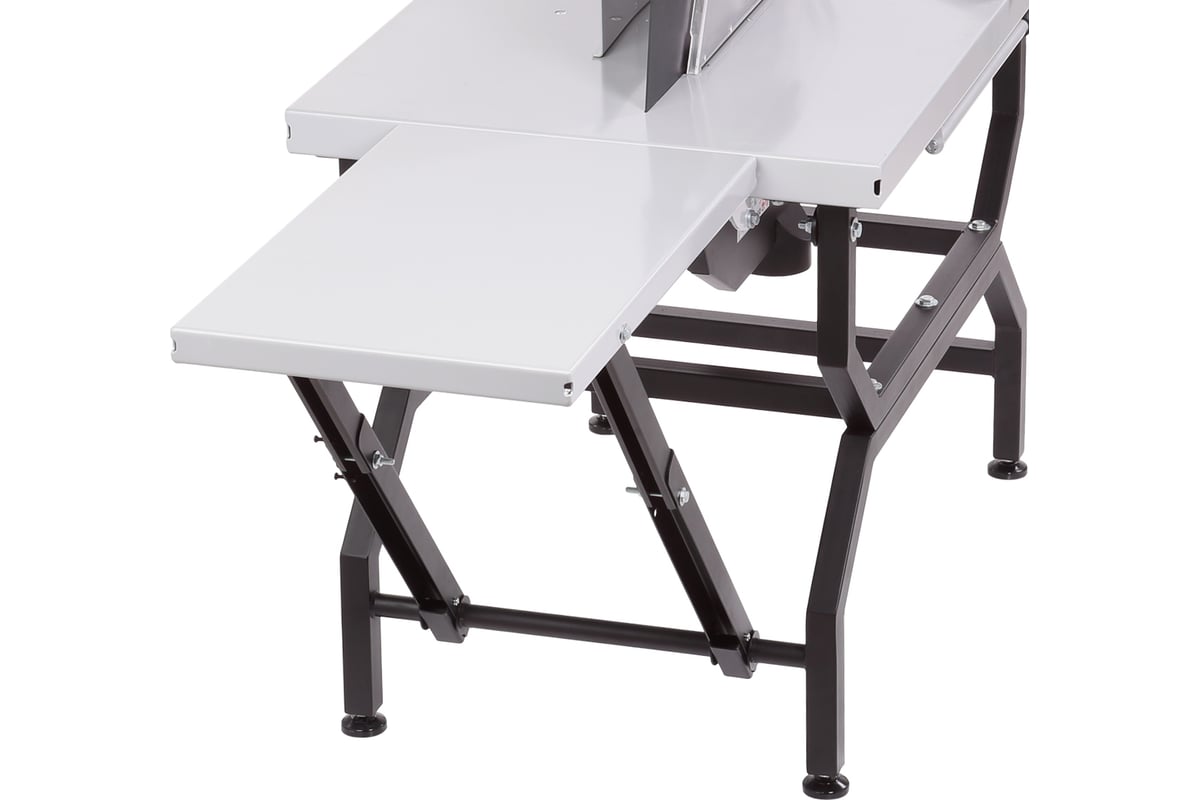

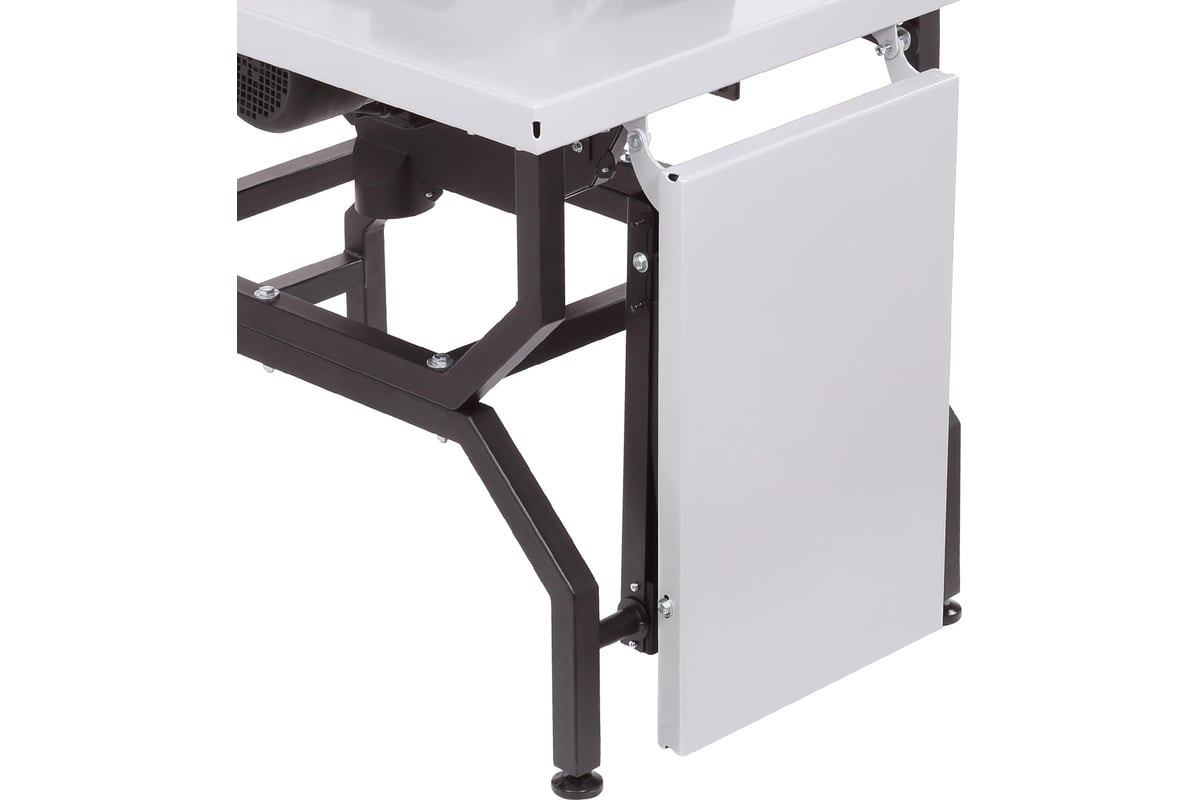

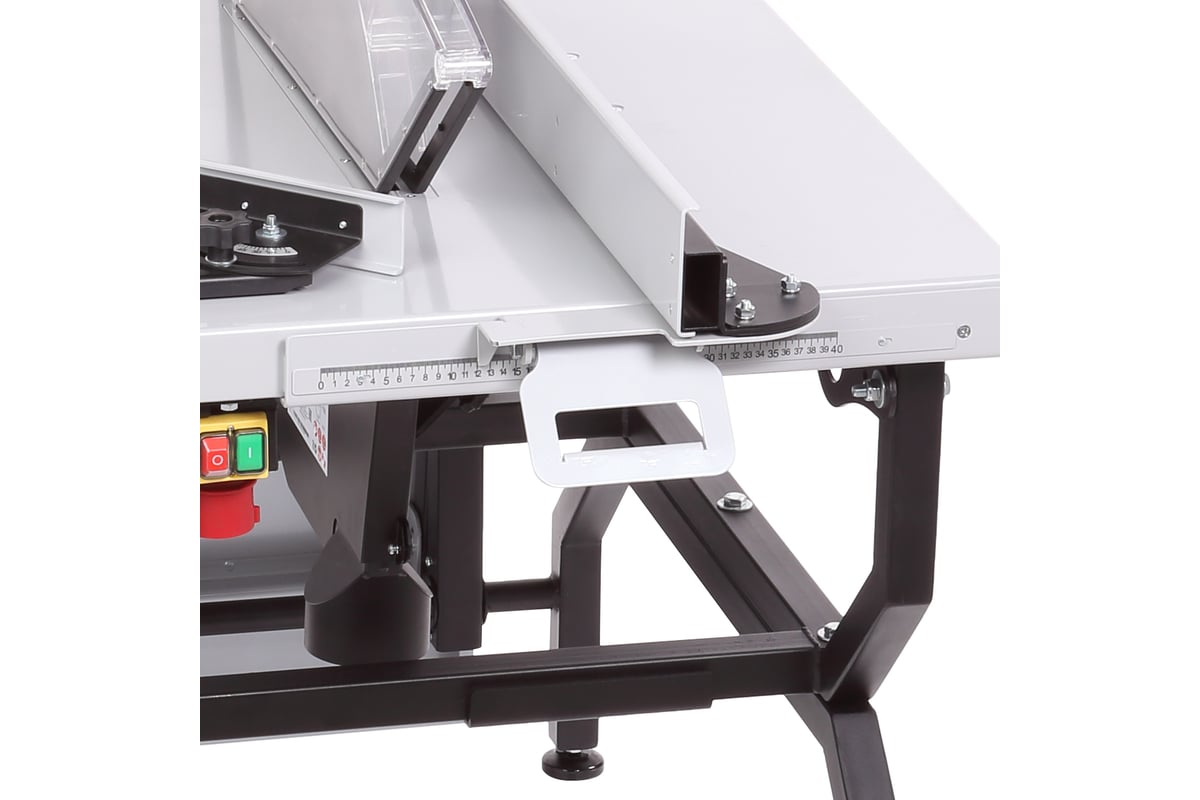

.Станок оборудован мерной шкалой, указывающей ширину распиливаемой заготовки. При распиловке широкоформатных и длинных заготовок станок можно использовать раскладной дополнительный стол, его размер составляет 700×450 мм.

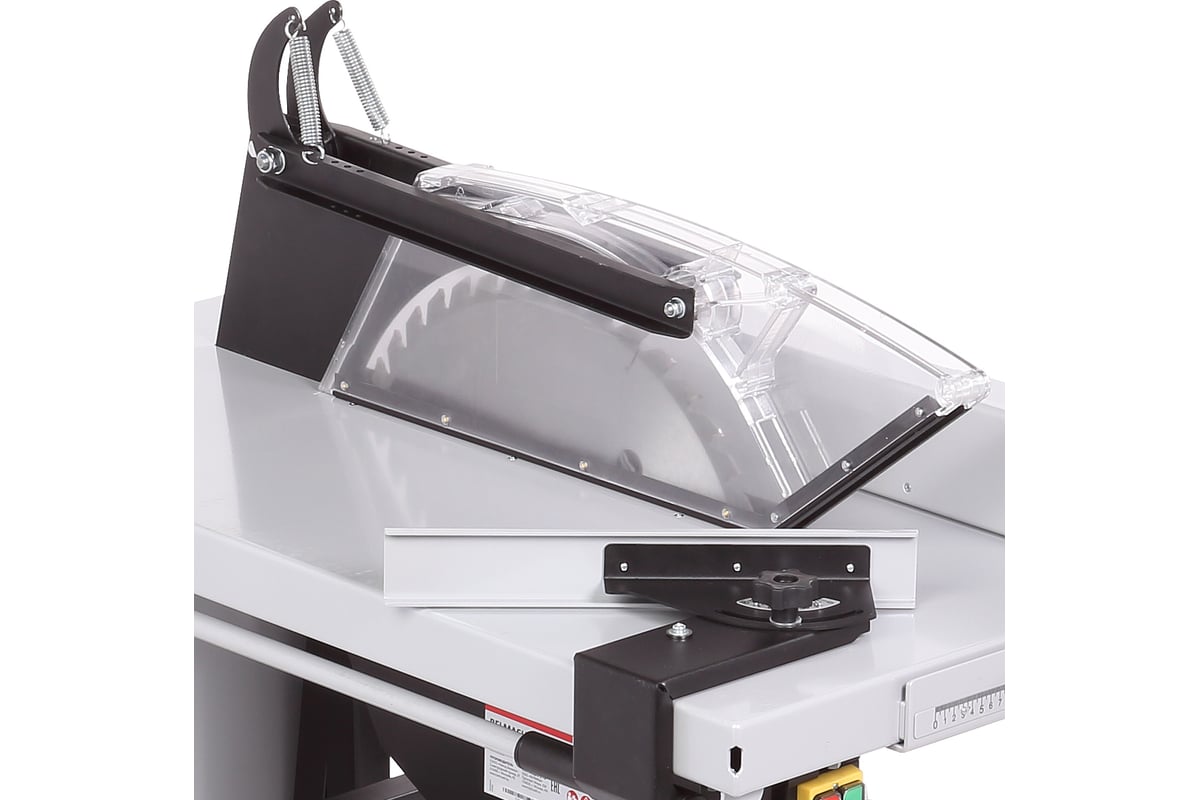

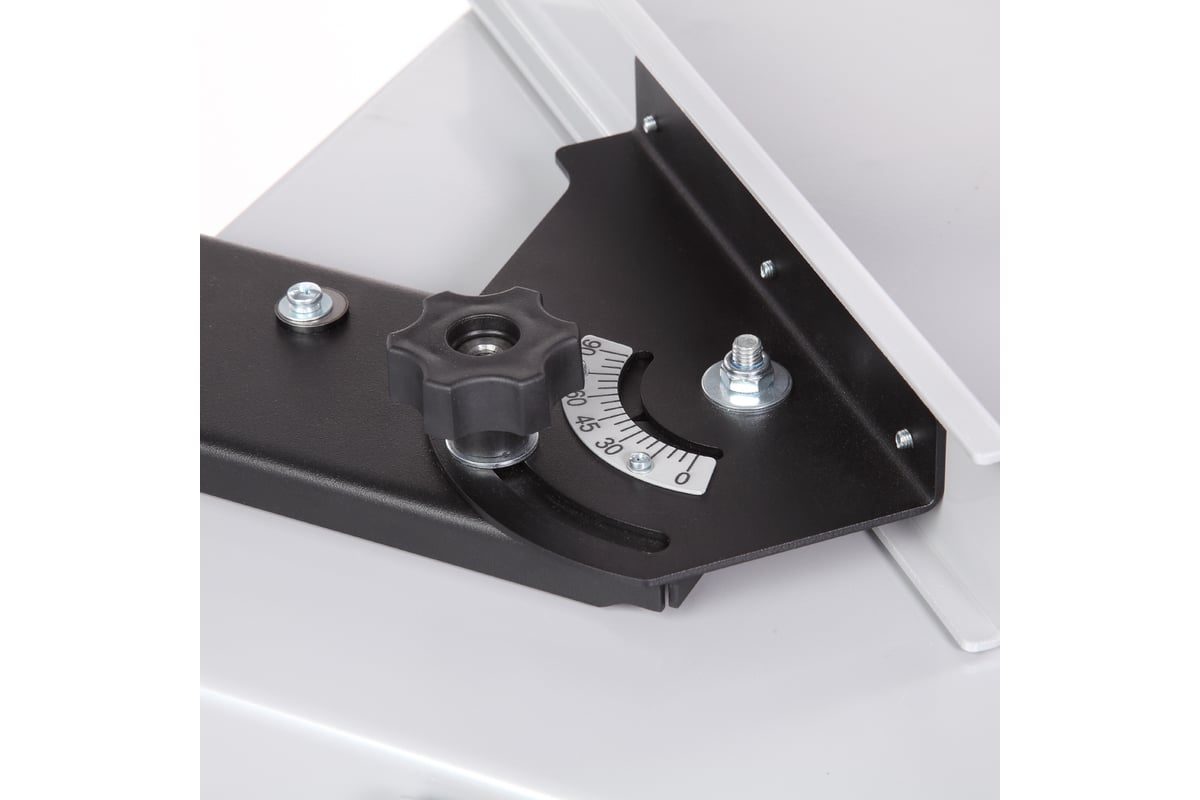

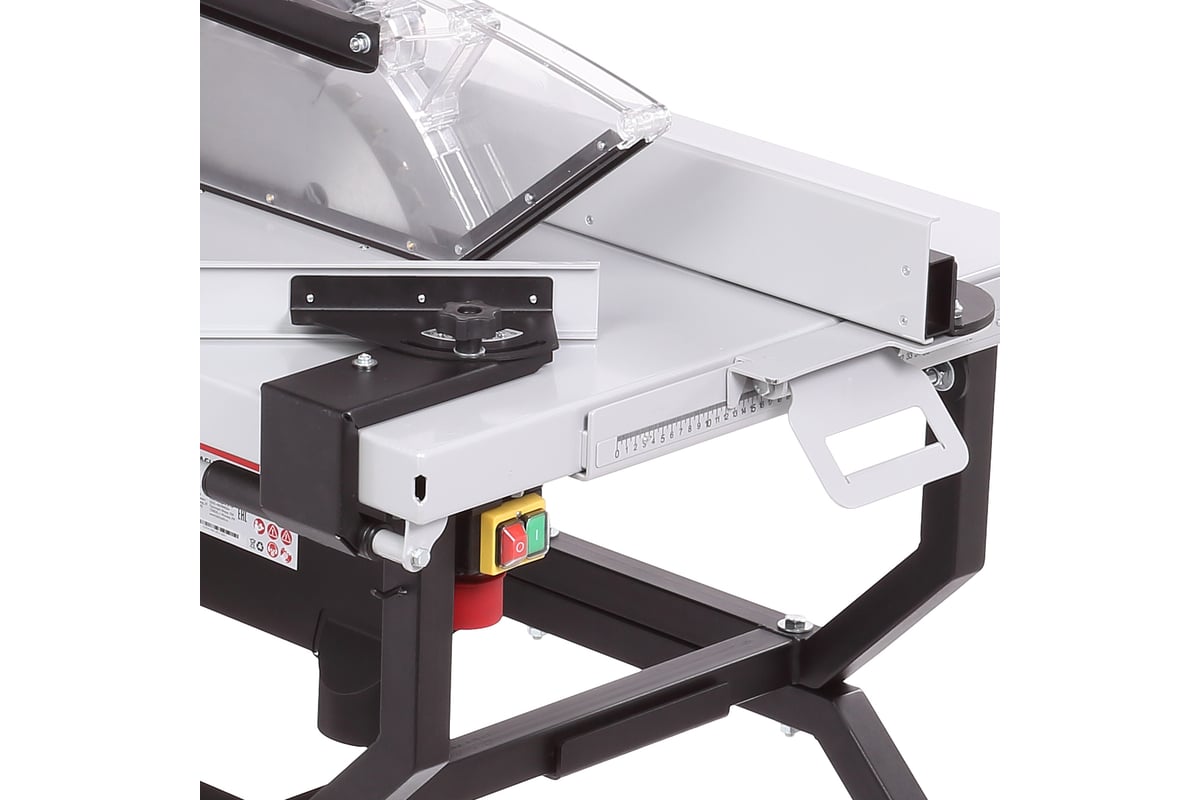

.Для ориентации заготовки относительно пильного диска и обеспечения ее прямолинейного движения станок оснащен упором. Для поперечной распиловки под углом используется угловое приспособление. Для безопасной работы с короткими и узкими заготовками используется толкатель.

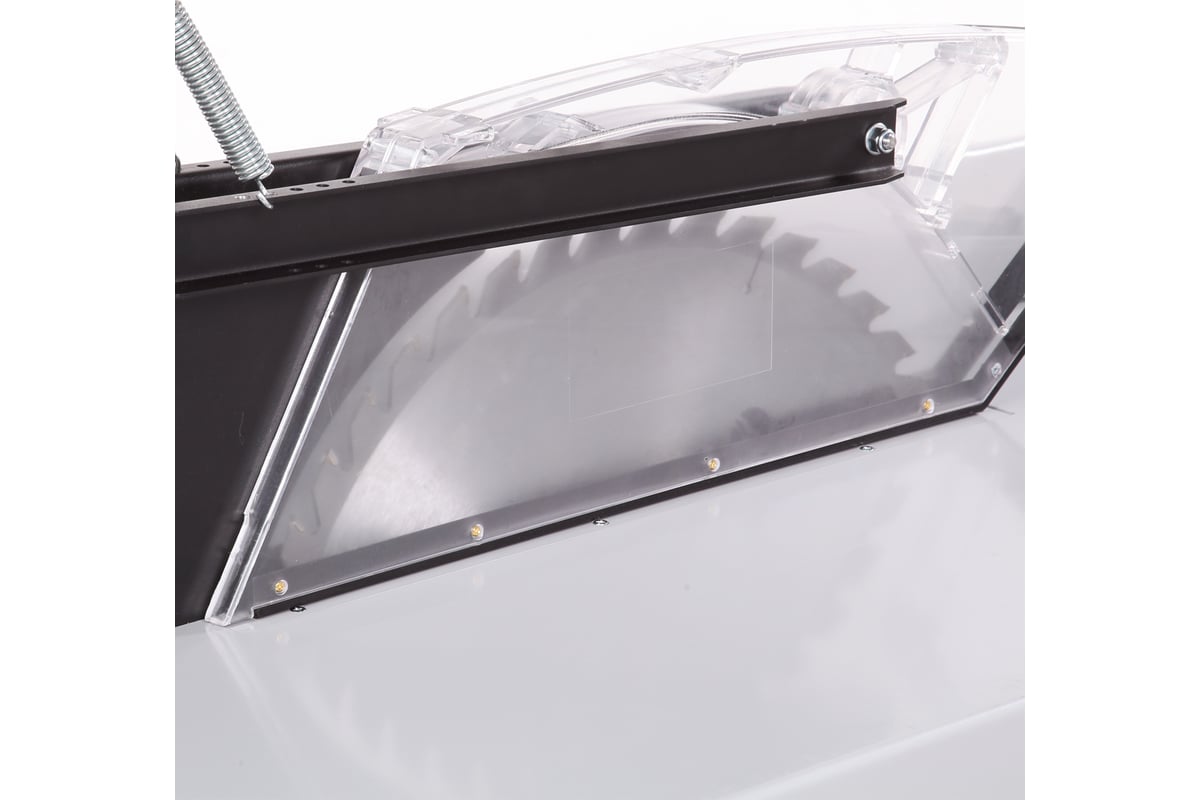

.В качестве режущего инструмента используются пильные диски диаметром 500 мм с посадкой 30 мм. Максимальная высота распиливаемой заготовки - 152 мм (нерегулируемая). С целью предотвращения заклинивания диска во время реза в конструкции предусмотрен расклинивающий нож.
Технические характеристики
-
Мощность, Вт4200
-
Напряжение, В380
-
Тип электродвигателяасинхронный
-
Max глубина пропила под углом 90°, мм152
-
Регулировка глубины пропиланет
-
Диаметр, мм500
-
Посадочный диаметр, мм30
-
Колесанет
-
Диаметр аспирационного отверстия, мм100
-
Материал рабочего столасталь
-
Передачапрямая
-
Установкастационарная
-
Частота вращения шпинделя, об/мин2850
-
Вес нетто, кг165
-
Габариты без упаковки, мм1200х800х635
-
Размер рабочего стола, мм1050х750
