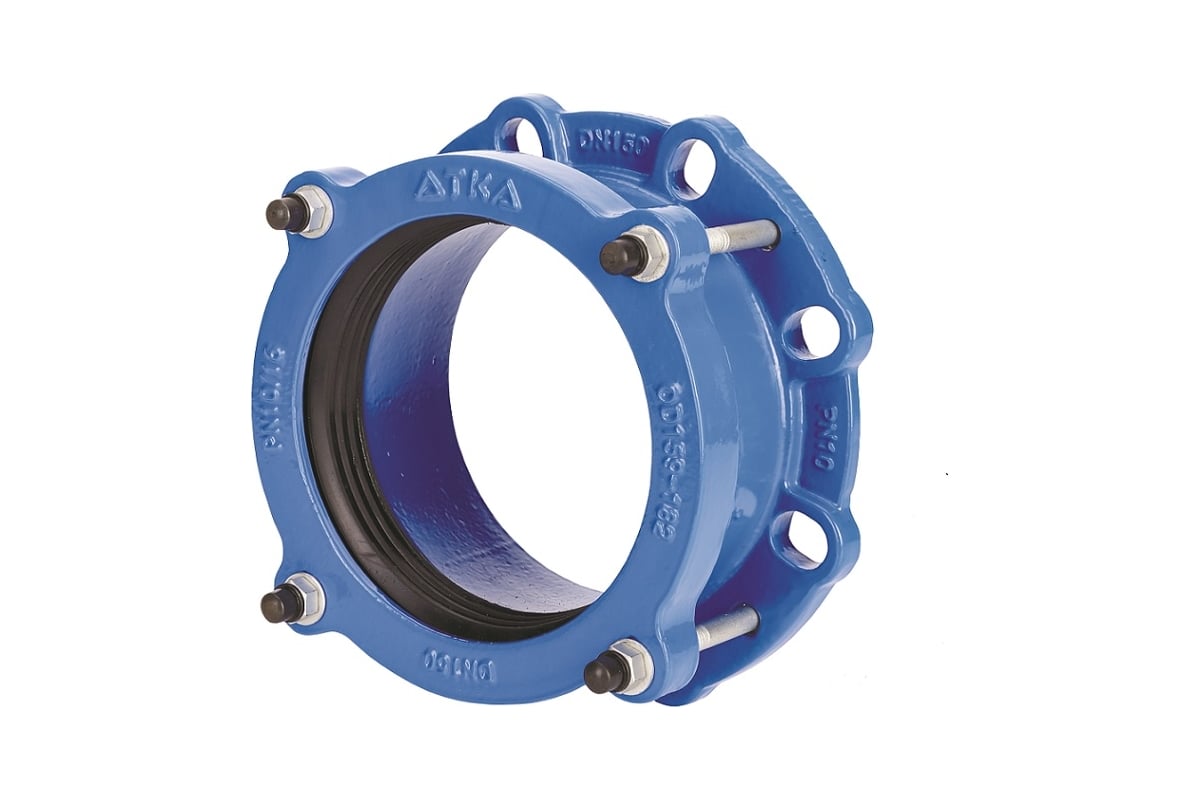

Соединительный узел ПФРК (патрубок фланцевый раструбный компенсирующий) с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) с любой фланцевой арматурой в трубопроводах с давлением до 1,6 МПа.
.Соединительный узел ПФРК также имеет другие наименования: фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная. Соединительный узел ПФРК (фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная) состоит из корпуса с универсальным фланцем (подходит для присоединения фланцев ГОСТ 12815-80, 33259-2015), крышки, резинового уплотнения в виде кольца и крепежного комплекта. Корпус и крышка покрыты эпоксидно-порошковой эмалью толщиной 250 мкр.
.Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца.
.Подвижное соединение гладкого конца трубы с муфтовым (обжимным, фиксирующим) концом соединительного узла ПФРК (фланцевого адаптера, фланца обжимного, фланца фиксирующего, муфты фланцевой универсальной) облегчает проведение монтажно-демонтажных работ. При этом нет необходимости прикладывать к трубам продольные усилия.
Технические характеристики
-
Номинальный диаметр (условный проход), мм80
-
Строительная длина, мм110
-
Обжимной диапазон, мм88-103
-
Max давление, бар16
-
Мах температура рабочей среды, °С110
-
МатериалЧугун
