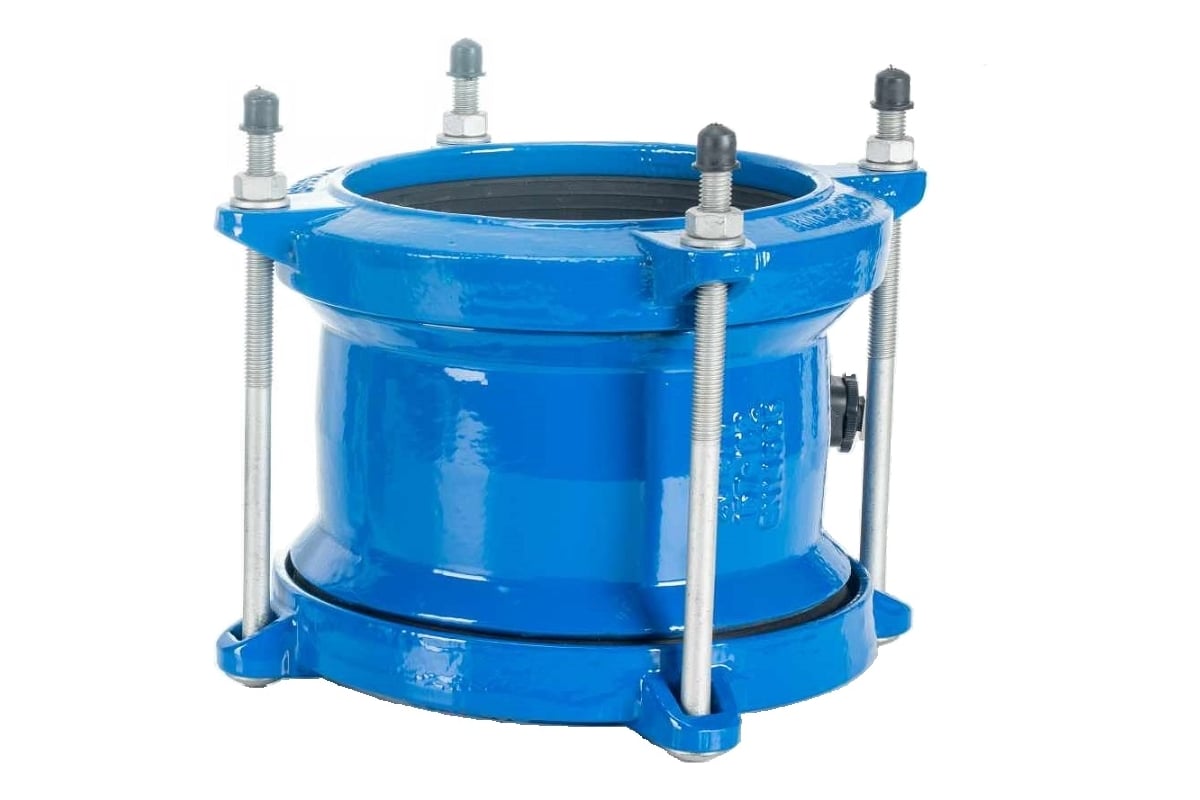

Соединительный узел ДРК-Макси (двойной раструб компенсирующий тип Макси) с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) в любой комбинации, в трубопроводах с давлением до 1,6 МПа. Соединительный узел ДРК-Макси также имеет другие наименования: муфта соединительная универсальная, муфта обжимная.
.Отличием соединительных узлов ДРК-Макси от соединительного узла ДРК является увеличенная строительная длина и диапазон обжатия, а также материал, из которого изготовлен корпус узла – высокопрочный чугун.
.Соединительный узел ДРК-Макси состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу. При монтаже допускается угловое отклонение соединённых труб до 4° и осевые передвижения в прокладке ±2,5мм.
.Соединительные узлы ДРК-Макси не являются фитингами, несущими конечную нагрузку и не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
Технические характеристики
-
Номинальный диаметр (условный проход), мм200
-
Строительная длина, мм160
-
Обжимной диапазон, мм218-242
-
Max давление, бар16
-
Мах температура рабочей среды, °С110
-
МатериалЧугун
