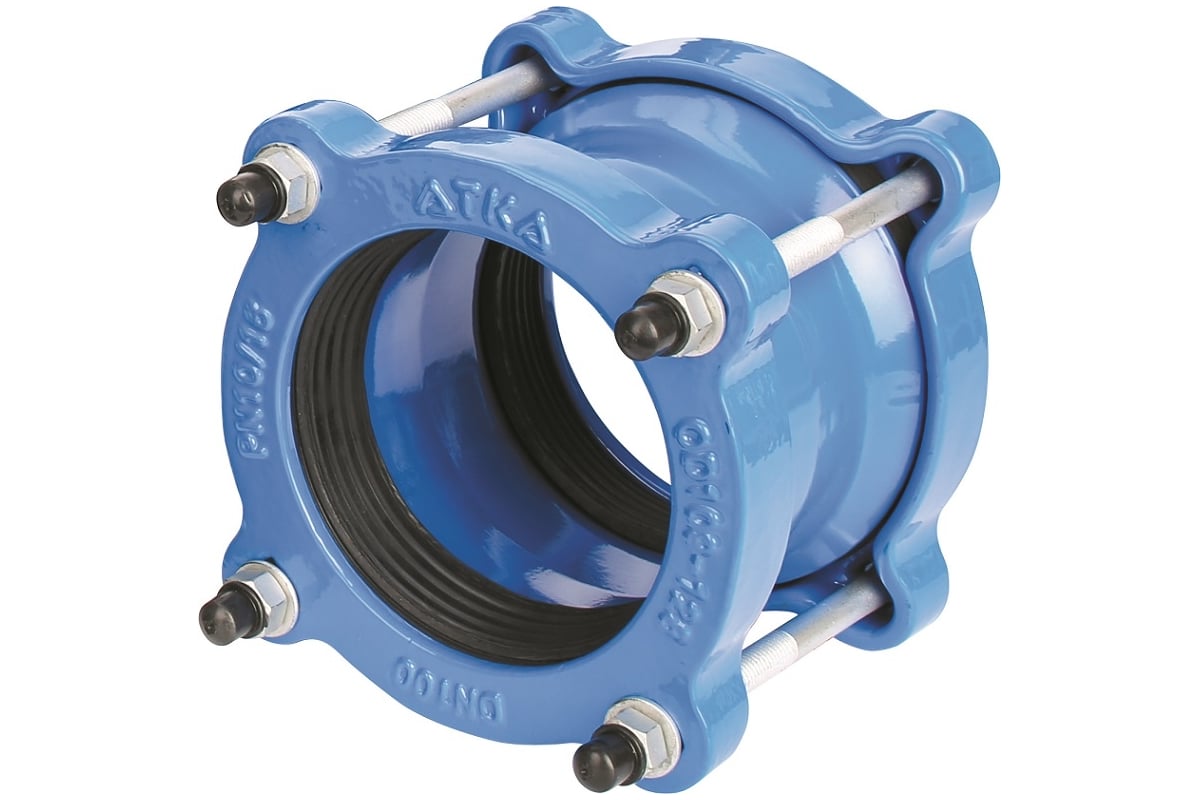

Соединительный узел ДРК (двойной раструб компенсирующий) с резиновым уплотнением предназначен для соединения гладких концов стальных, чугунных, асбестоцементных и труб ПВХ (PVC) в любой комбинации, в трубопроводах с давлением до 1,6 МПа. Соединительный узел ДРК также имеет другие наименования: муфта соединительная универсальная, муфта обжимная.
.Соединительный узел ДРК (муфта соединительная универсальная, муфта обжимная) состоит из корпуса, двух крышек, двух резиновых уплотнений в виде кольца и крепежного комплекта. Корпус и крышки покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. Крышки соединены общими болтами, поэтому герметизация происходит для двух концов труб сразу.
.Соединительные узлы ДРК (муфты соединительные универсальные, муфты обжимные) имеют широкий диапазон обжима от 13 до 30 мм в зависимости от диаметра трубы.
.Соединительные узлы ДРК (муфты соединительные универсальные, муфты обжимные) не являются фитингами, несущими конечную нагрузку. Соединительные узлы ДРК (муфты соединительные универсальные, муфты обжимные) не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Монтаж производится без специального оборудования и инструмента в любом пространственном положении.
Технические характеристики
-
Номинальный диаметр (условный проход), мм500
-
Строительная длина, мм225
-
Обжимной диапазон, мм500-532
-
Max давление, бар16
-
Мах температура рабочей среды, °С110
-
МатериалСталь + чугун
