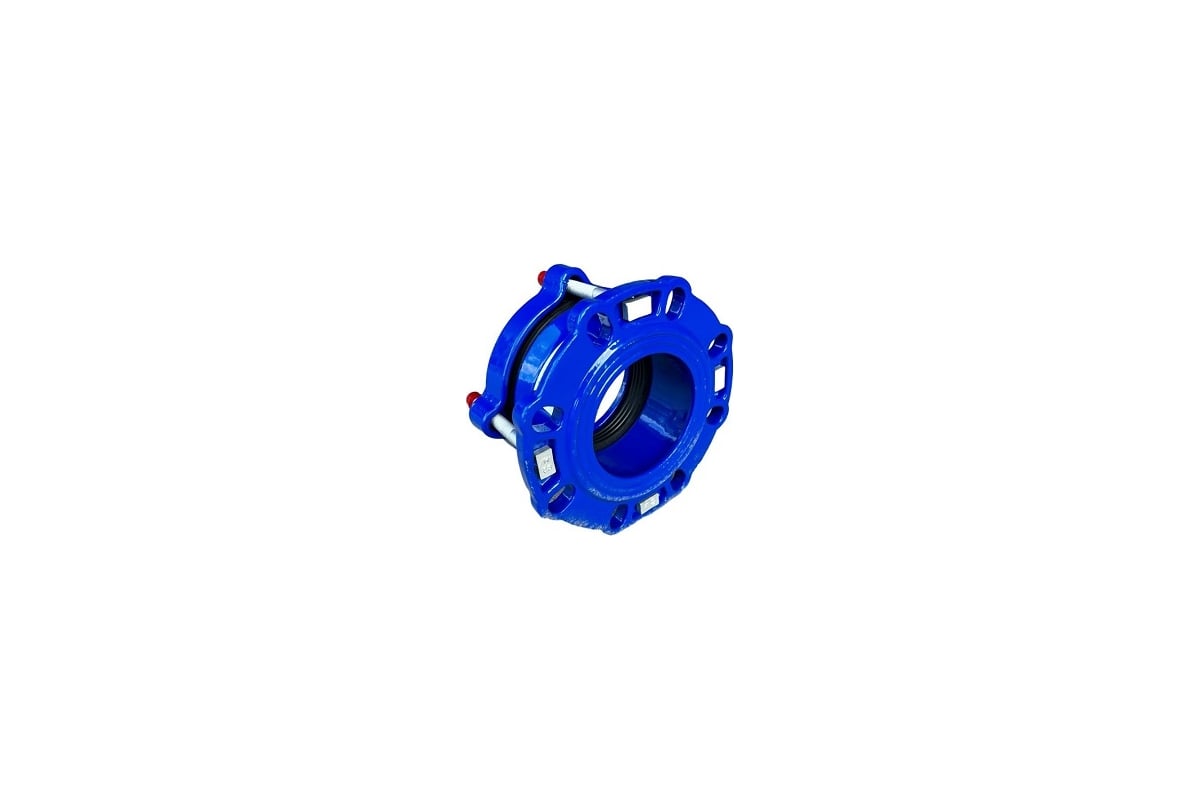

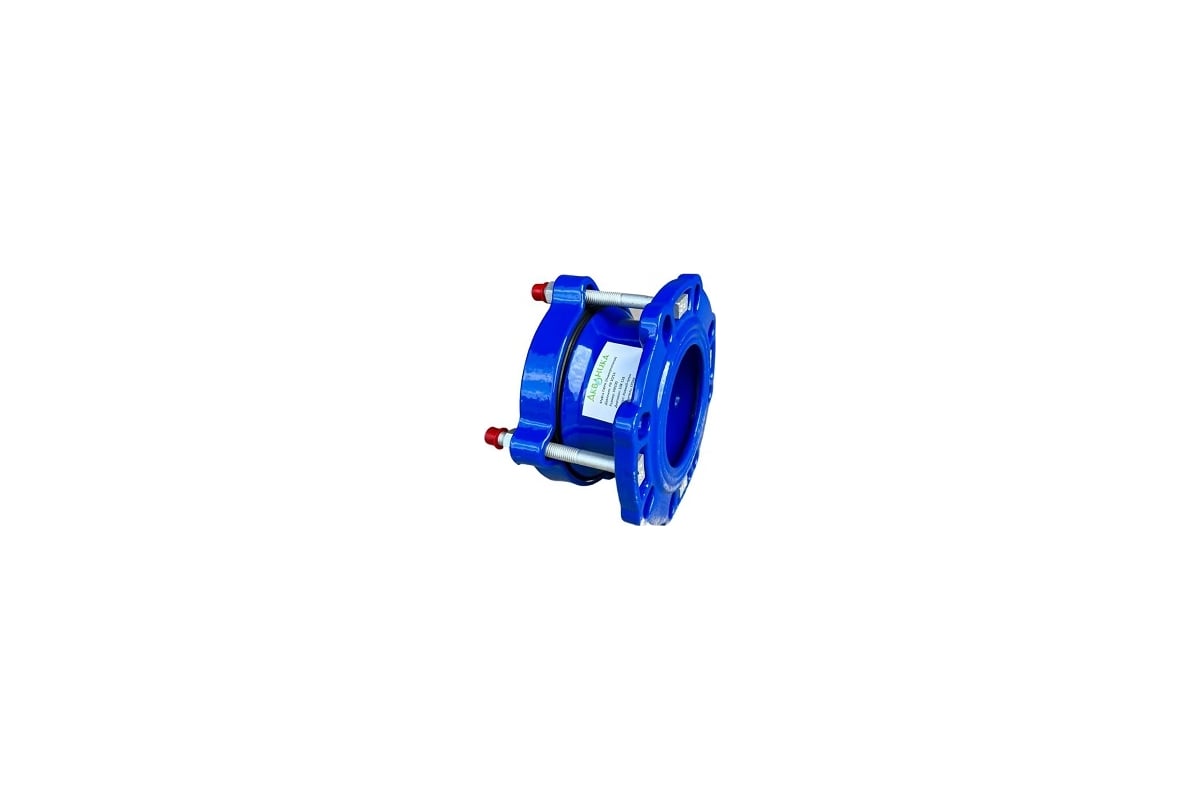

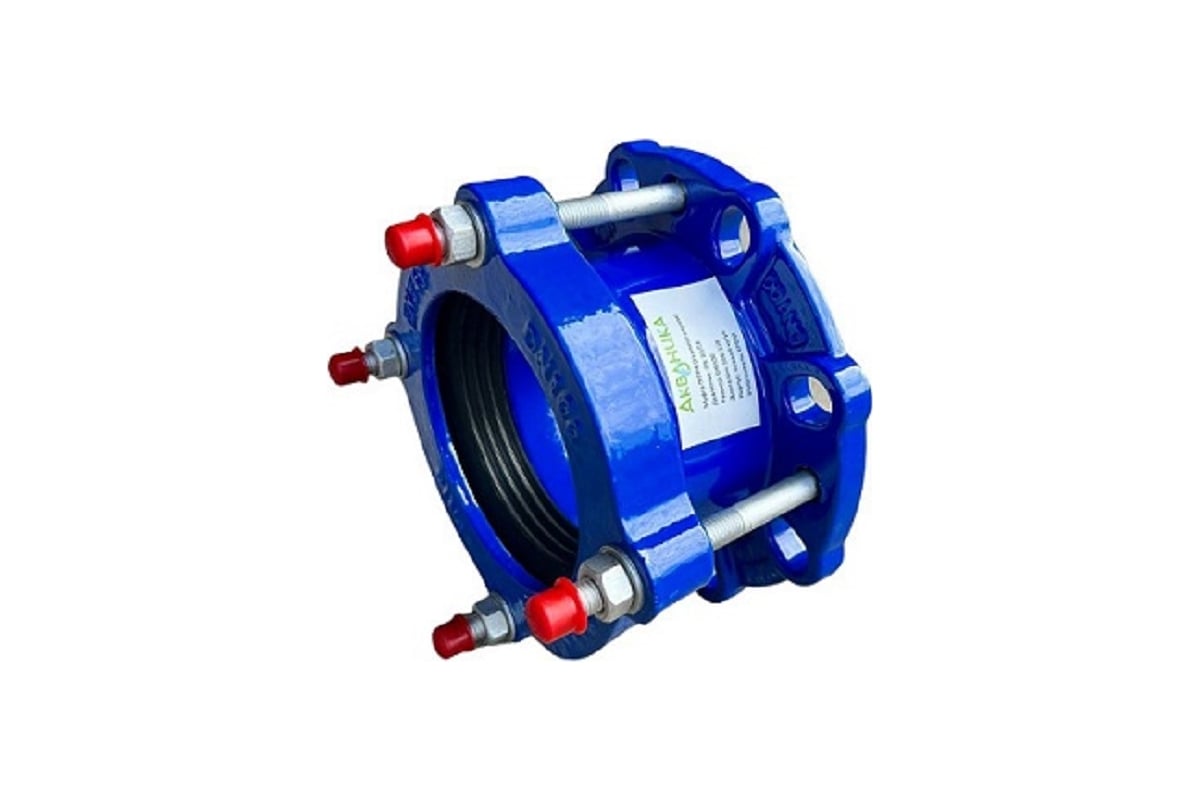

Муфта ПФРК, Муфта фланцевая соединительная, Фланцевый адаптер - применяется для соединения стальных, чугунных, труб ПВХ и асбестоцементных труб, керамических труб с любой фланцевой арматурой. Муфты соединительные фланцевые (патрубок фланцевый раструбный компенсирующий ПФРК) «BF/FL» можно монтировать в подземных или наземных трубопроводах, на вертикальных или горизонтальных установках.
Во время монтажа необходимо обратить внимание, чтобы выполняемая установка не подвергала муфту изгибающим (более 4°) или растягивающим напряжениям, вытекающим из нагружения их массой не зафиксированного трубопровода. Смонтированная и отрегулированная производителем муфта готова к монтажу в системе.
Основные технические характеристики:
.Рnom (рабочее давление) - 1,6 Мпа.
.Т°C - 20 - 120°C.
.ⱷ°max (максимальное угловое отклонение) - 6 градусов.
.L (допускаемые осевые передвижения в прокладке) - ±2,5мм.
.Рабочая среда – вода с различными неагрессивными примесями.
.
Устройства и материалы:
Корпус, чашка - сфероидальный чугун GJS - 400 (GGG40), защищенный эпоксидной краской, толщина покрытия не менее 250 мкм.
Прокладка - резина EPDM.
Болт, шайба, гайка - оцинкованная сталь.
Технические характеристики
-
Номинальный диаметр (условный проход), мм50
-
Строительная длина, мм100
-
Обжимной диапазон, мм59-72
-
МатериалЧугун
