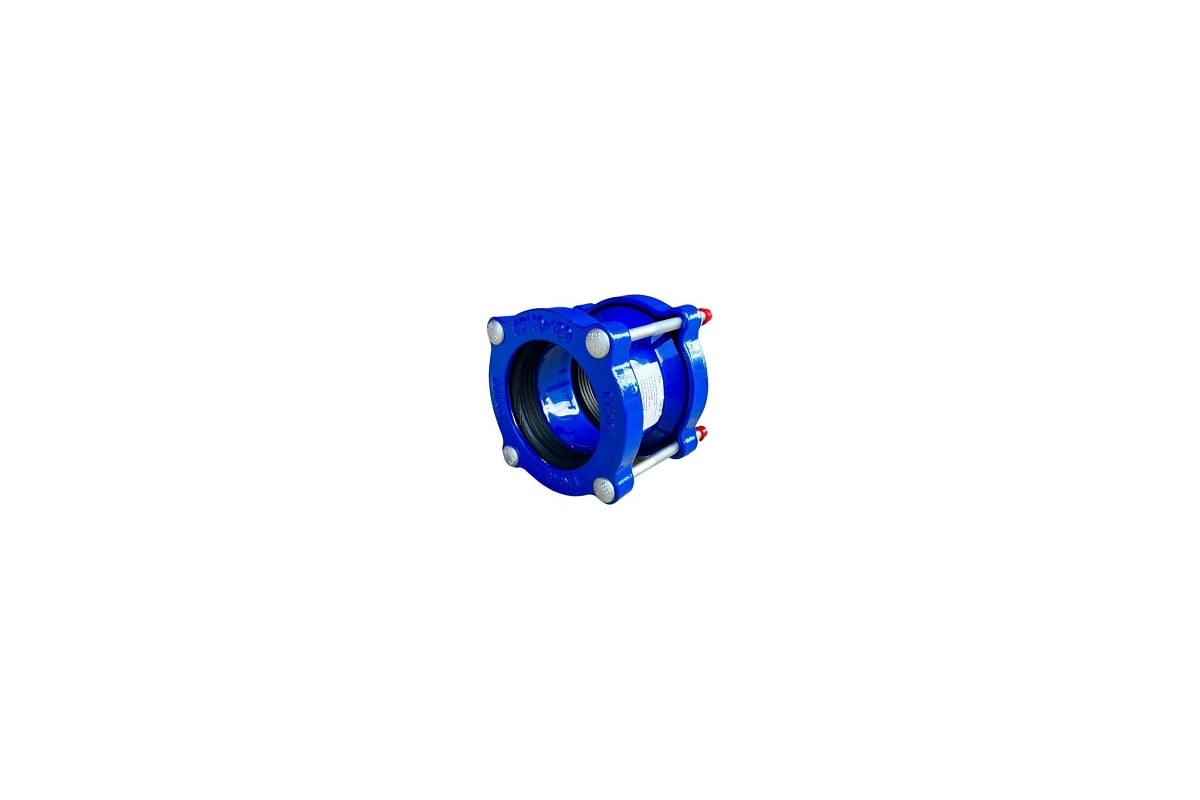

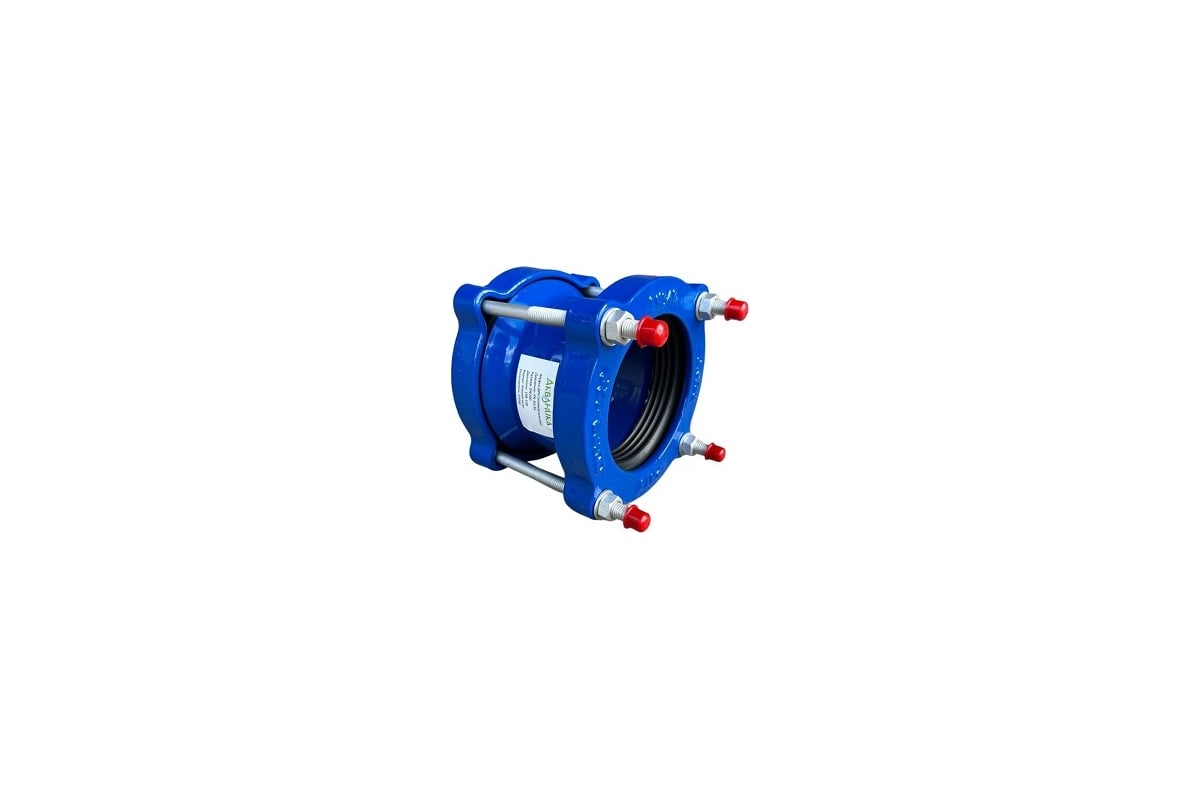

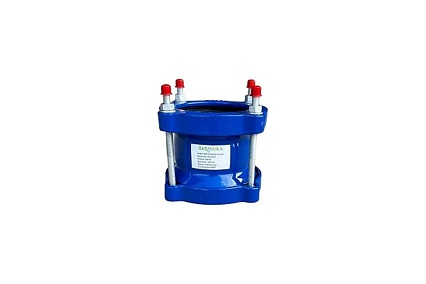

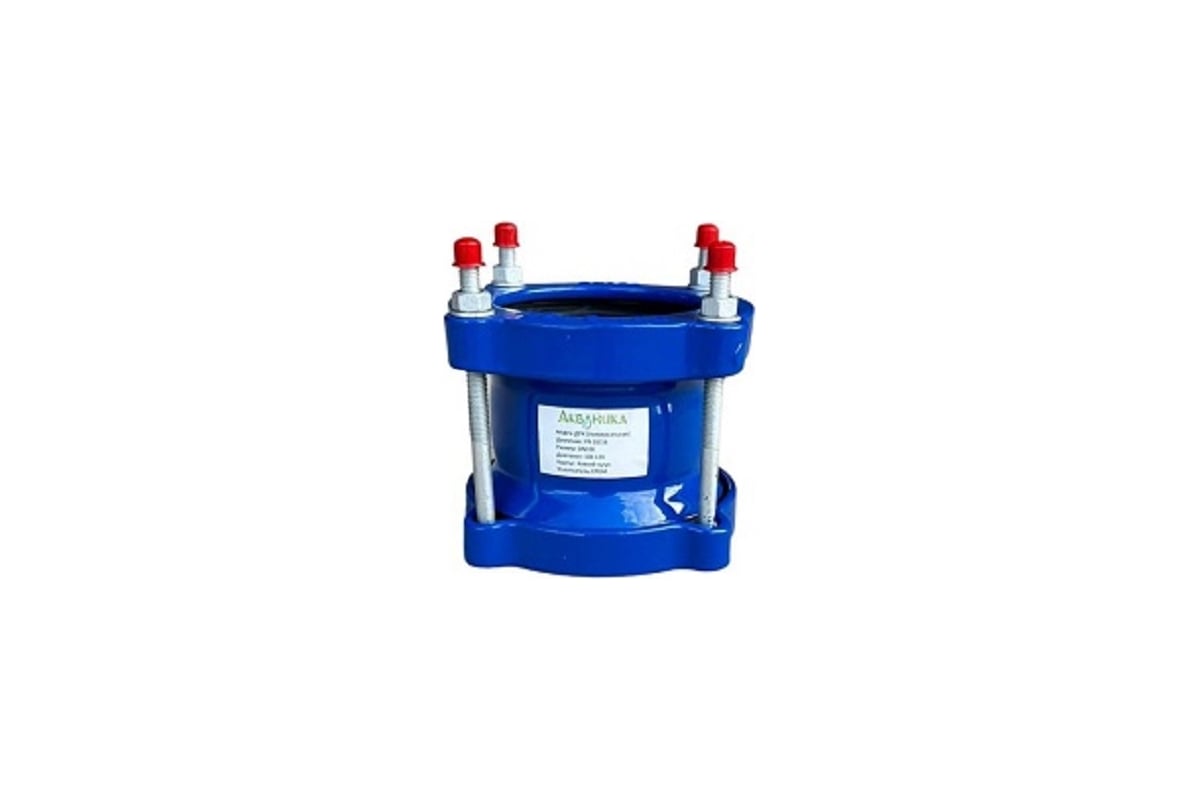

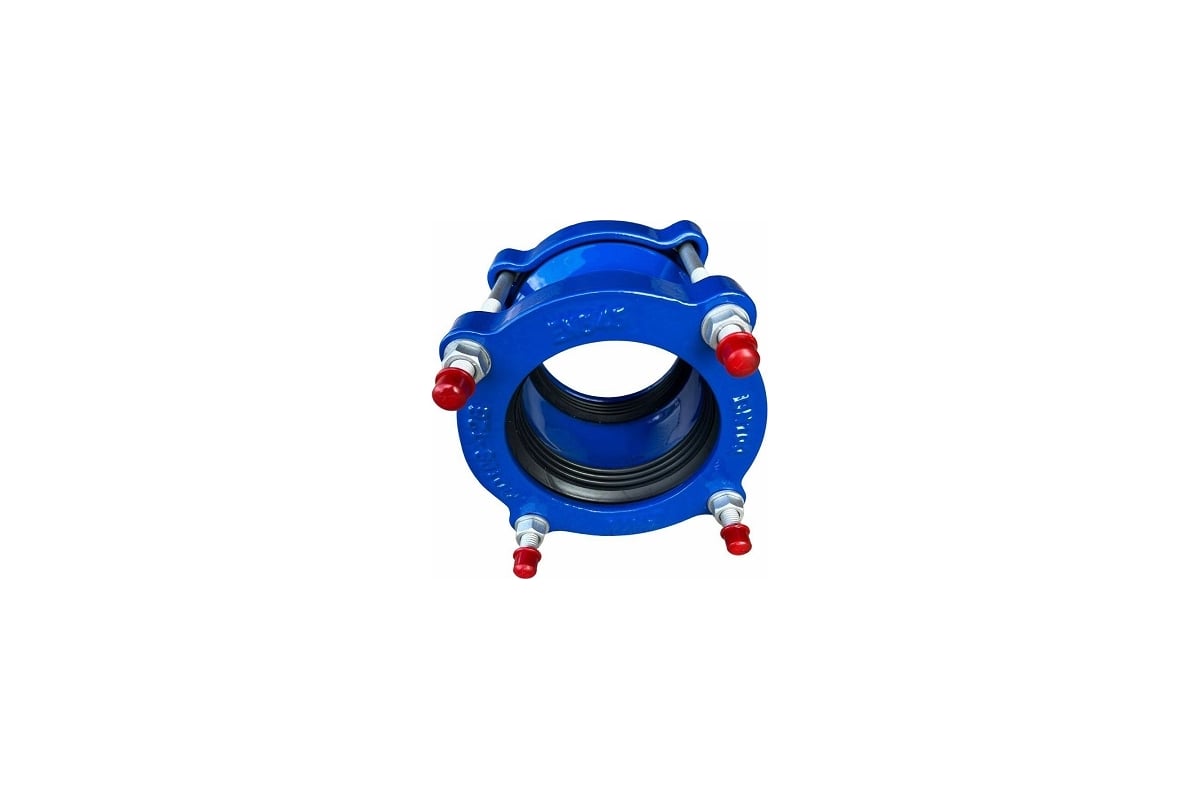

Муфта ДРК, Муфта соединительная ДРК, Раструбный соединитель ДРК - применяется для соединения стальных и чугунных труб, ПВХ, керамических и асбестоцементных труб. Муфты соединительные (двойной раструб компенсирующий ДРК) «BF» можно монтировать в подземных или наземных трубопроводах, на вертикальных или горизонтальных установках. Во время монтажа необходимо обратить внимание, чтобы выполняемая установка не подвергала муфту изгибающим (более 4°) или растягивающим напряжениям, вытекающим из нагружения их массой не зафиксированного трубопровода. Смонтированная и отрегулированная производителем муфта готова к монтажу в системе.
.Основные технические характеристики:
.Рnom (рабочее давление) - 1,6 Мпа.
.Т°C - 20 - 120°C.
.ⱷ°max (максимальное угловое отклонение) - 6 градусов.
.L (допускаемые осевые передвижения в прокладке) - ±2,5 мм.
.Рабочая среда – вода с различными неагрессивными примесями.
.Устройства и материалы:
.Корпус - сфероидальный чугун GJS-400 (GGG40), защищенный эпоксидной краской, толщина покрытия не менее 250 мкм.
.Прокладка - резина EPDM.
.Болт, шайба, гайка – оцинкованная сталь.
Технические характеристики
-
Номинальный диаметр (условный проход), мм150
-
Обжимной диапазон, мм159-182
-
МатериалЧугун
