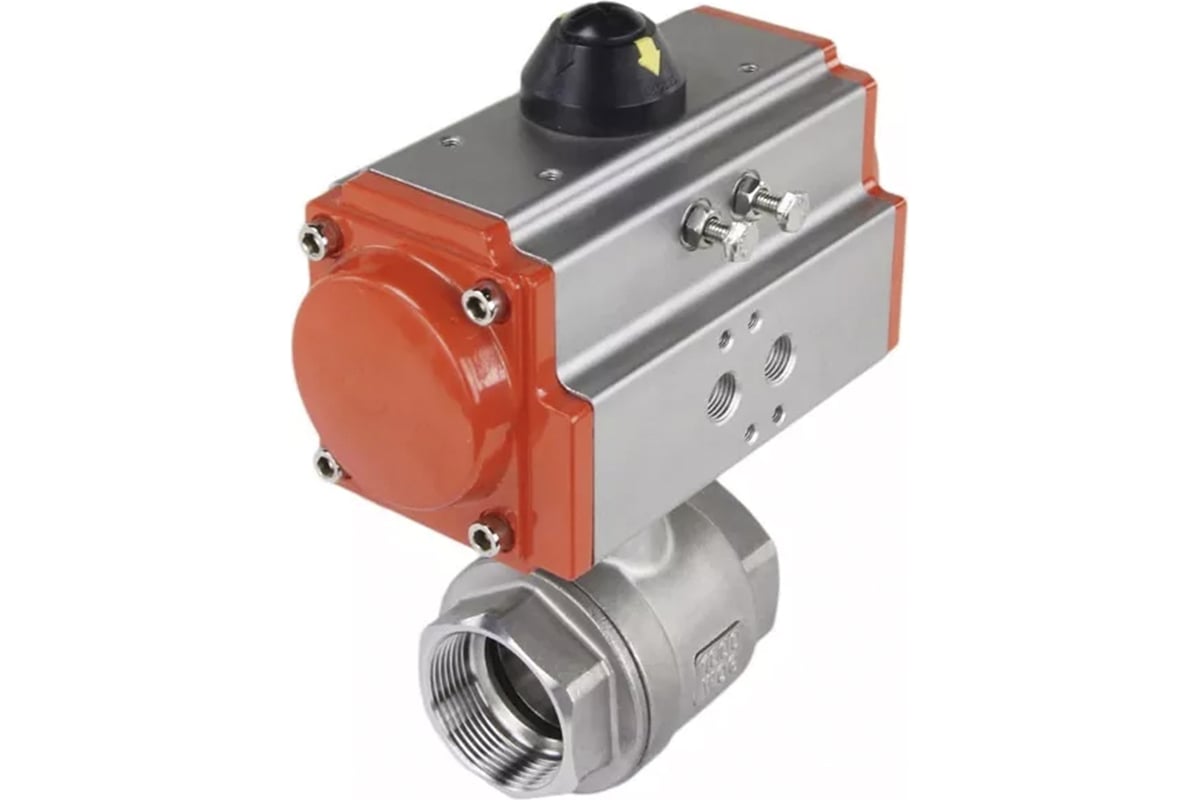

Краны шаровые полнопроходные DN.ru КШМП.316.230 с ISO-фланцем применяются в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.
Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масло, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.
- Материал корпуса: сталь 316
- Материал шара: сталь 316
- Тип ISO-фланца: F03/F04
- Размер штока: 9х9 мм
- Класс герметичности по ГОСТ 9544-2015: A
- Внутренняя резьба: BSP, ГОСТ 6357-81
Пневмоприводы двойного действия DN.ru DA предназначены для автоматизации процесса управления промышленной арматурой.
- Рабочая среда: фильтрованный сжатый воздух или неагрессивные газы, масла
- Максимальный диаметр частиц: менее 30 мкм2
- Рабочая температура от -20°C до +80°C (до +160°C при сухом воздухе)
- Диапазон регулировки ± 5° для вращения при 0° и 90°
- Ручное дублирование: есть
- Индикатор положения: открыто/закрыто
- Все детали имеют антикоррозийное покрытие
Ознакомиться с подробными характеристиками крана и привода можно в технических паспортах.
Технические характеристики
Размеры
-
Длина крана, мм83
-
Резьба присоединенияВнутренняя-внутренняя резьба
-
Условный диаметр DN, мм32
Особенности
-
МатериалНержавеющая сталь
-
Мах рабочая температура, °С230
-
Область использованияВода, пар, нефтепродукты, промышленные газы
-
ГазовыйНет
-
Номинальное давление (PN), бар63
-
ПолнопроходнойДа
-
С креплениемНет
-
С носикомНет
-
С термометромНет
-
С фильтромНет
-
Спускное устройствоНет
-
Тип арматурыЗапорная
-
Тип кранаПрямой
-
Тип присоединенияРезьбовой
-
Тип резьбы1 1/4F
Прочие
-
Вес нетто, кг2.3
-
Тип ручкиПлощадка под привод
-
Цвет флажка/бабочкиНет
