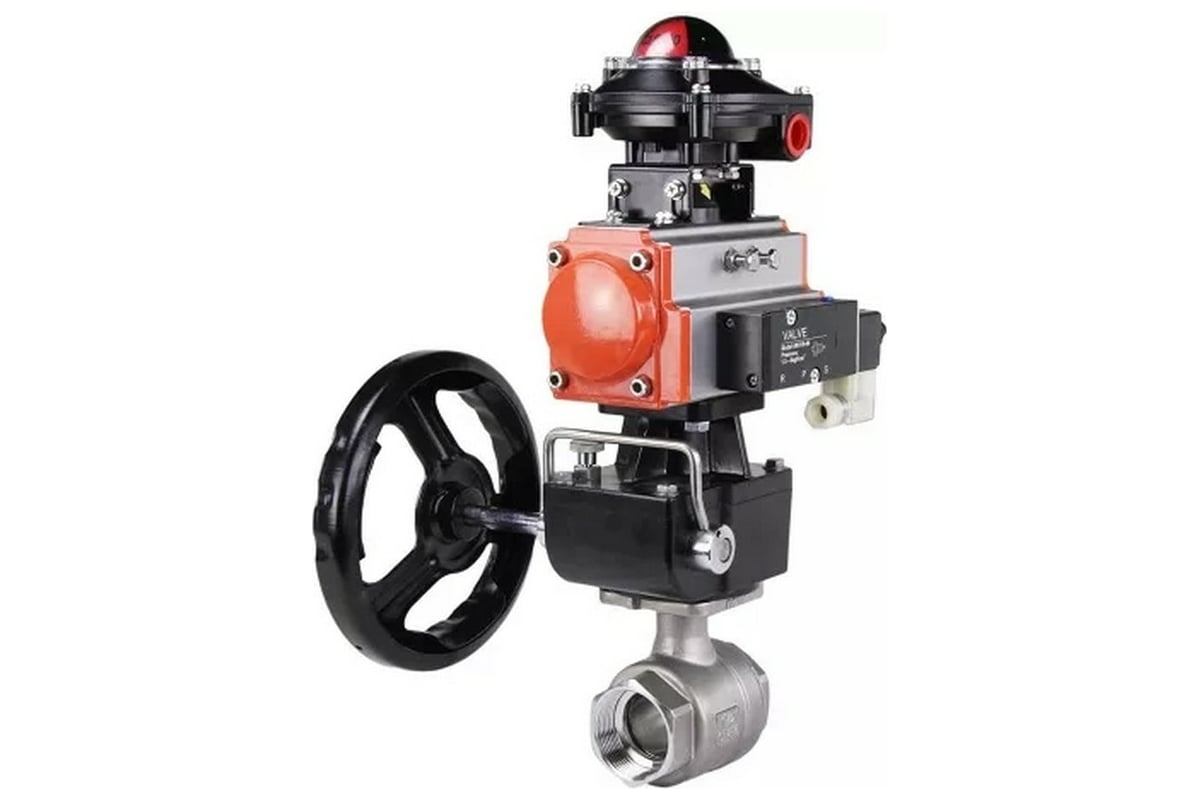

Кран шаровый DN.ru КШМП-ISO Ду20 Ру63 пневмопривод SA-065, пневмораспр.220В, БКВ, дублёр D160-01529 применяется в качестве запорной арматуры.
- Максимальная температура среды +230°C
- Присоединение резьбовое BSP, ГОСТ 6357-81
- Материал корпуса - сталь CF8M
- Материал шара – нержавеющая сталь 316
Кран может быть использован в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.
Привод пневматический с возвратными пружинами предназначен для автоматизации процесса управления промышленной арматурой.
- Рабочая среда: фильтрованный сжатый воздух или неагрессивные газы, масла
- Максимальный диаметр частиц: менее 30 мкм2
- Рабочая температура от -20°C до +80°C (до +160°C при сухом воздухе)
- Диапазон регулировки ± 5° для вращения при 0° и 90°
- Ручное дублирование есть
- Индикатор положения: открыто/закрыто
Все детали имеют антикоррозийное покрытие
Пневмораспределитель 220В:
- Конструкция золотникового типа
- Частота срабатывания - 5 циклов/с
Устройство редназначено для изменения направления, пуска или остановки потоков сжатого воздуха
Наличие ручного дублёра даёт возможность механически управлять краном при возникновении внештатных ситуаций
БКВ предназначен для сигнализации конечных положений запорного органа. Используются микровыключатели OMRON.
Технические характеристики
-
Длина крана, мм61
-
Резьба присоединенияВнутренняя-внутренняя резьба
-
Условный диаметр DN, мм20
-
МатериалНержавеющая сталь
-
Мах рабочая температура, °С230
-
Область использованияВода, воздух, газ, масло, пар
-
ГазовыйНет
-
Номинальное давление (PN), бар63
-
ПолнопроходнойДа
-
С креплениемНет
-
С носикомНет
-
С термометромНет
-
С фильтромНет
-
Спускное устройствоНет
-
Тип арматурыЗапорная
-
Тип кранаПрямой
-
Тип присоединенияРезьбовой
-
Тип резьбы3/4F-3/4F
-
Вес нетто, кг5.42
-
Тип ручкиНет
-
Цвет флажка/бабочкиЧерный
