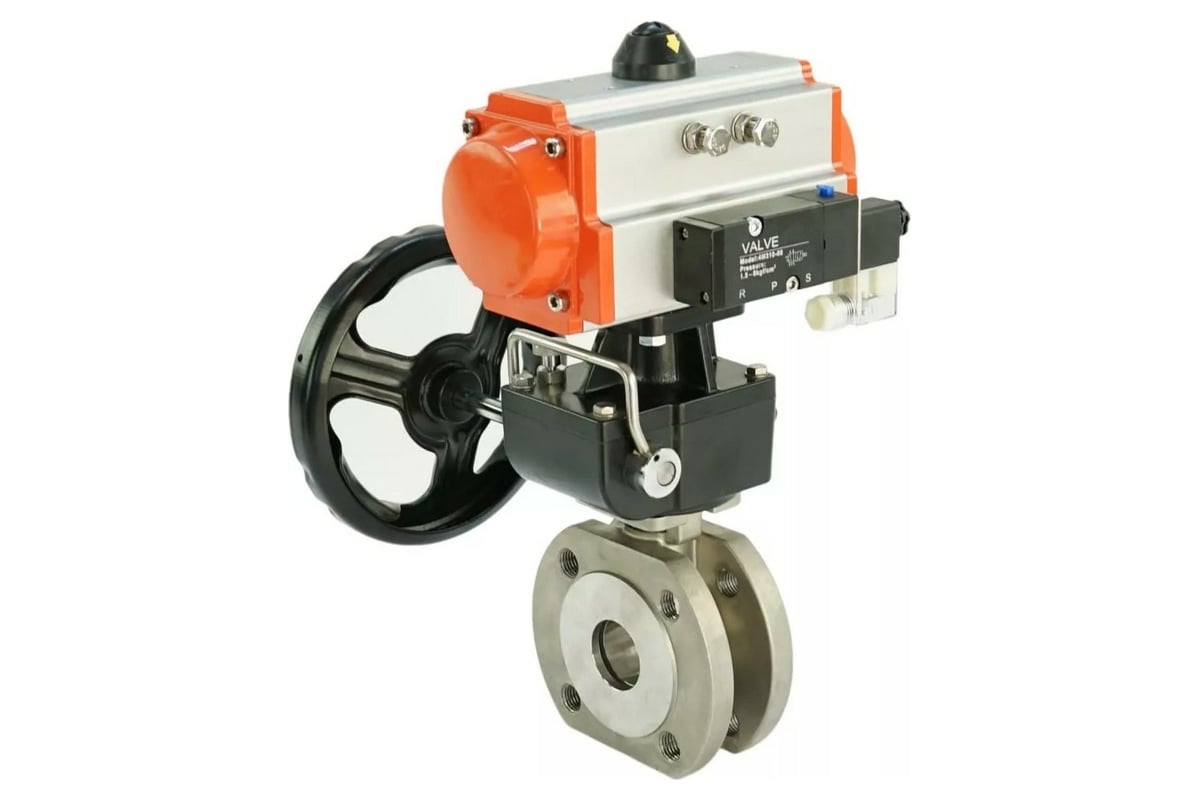

Кран шаровый DN.ru КШмФП Ду20 Ру16, пневмопривод DA-065, дублёр и пневмораспр. 24В D160-01732 применяется в качестве запорной арматуры.
- Температура окружающей среды от -50°C до +200°C
- Присоединение к межфланцевое
- Проход шара полный, уплотнение шара PTFE
- Болтовые отверстия на одном фланце для Ду 20: 4*М12
Кран может быть использован в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.
Привод пневматический двойного действия предназначен для автоматизации процесса управления промышленной арматурой.
- Рабочая среда: фильтрованный сжатый воздух или неагрессивные газы, масла
- Максимальный диаметр частиц: менее 30 мкм2
- Рабочая температура от -20°C до +80°C (до +160°C при сухом воздухе)
- Диапазон регулировки ± 5° для вращения при 0° и 90°
- Ручное дублирование есть
- Индикатор положения: открыто/закрыто
Все детали имеют антикоррозийное покрытие
Пневмораспределитель 24В:
- Конструкция золотникового типа
- Частота срабатывания - 5 циклов/с
Устройство предназначено для изменения направления, пуска или остановки потоков сжатого воздуха
Наличие ручного дублёра даёт возможность механически управлять краном при возникновении внештатных ситуаций
Технические характеристики
Размеры
-
Длина крана, мм38
-
Резьба присоединенияВнутренняя-внутренняя резьба
-
Условный диаметр DN, мм20
Особенности
-
МатериалНержавеющая сталь
-
Мах рабочая температура, °С200
-
Область использованияВода, воздух, газ, масло, пар
-
ГазовыйНет
-
Номинальное давление (PN), бар16
-
ПолнопроходнойДа
-
С креплениемНет
-
С носикомНет
-
С термометромНет
-
С фильтромНет
-
Спускное устройствоНет
-
Тип арматурыЗапорная
-
Тип кранаПроходной
-
Тип присоединенияМежфланцевый
-
Тип резьбыНет
Прочие
-
Вес нетто, кг6.8
-
Тип ручкиНет
-
Цвет флажка/бабочкиСерый
