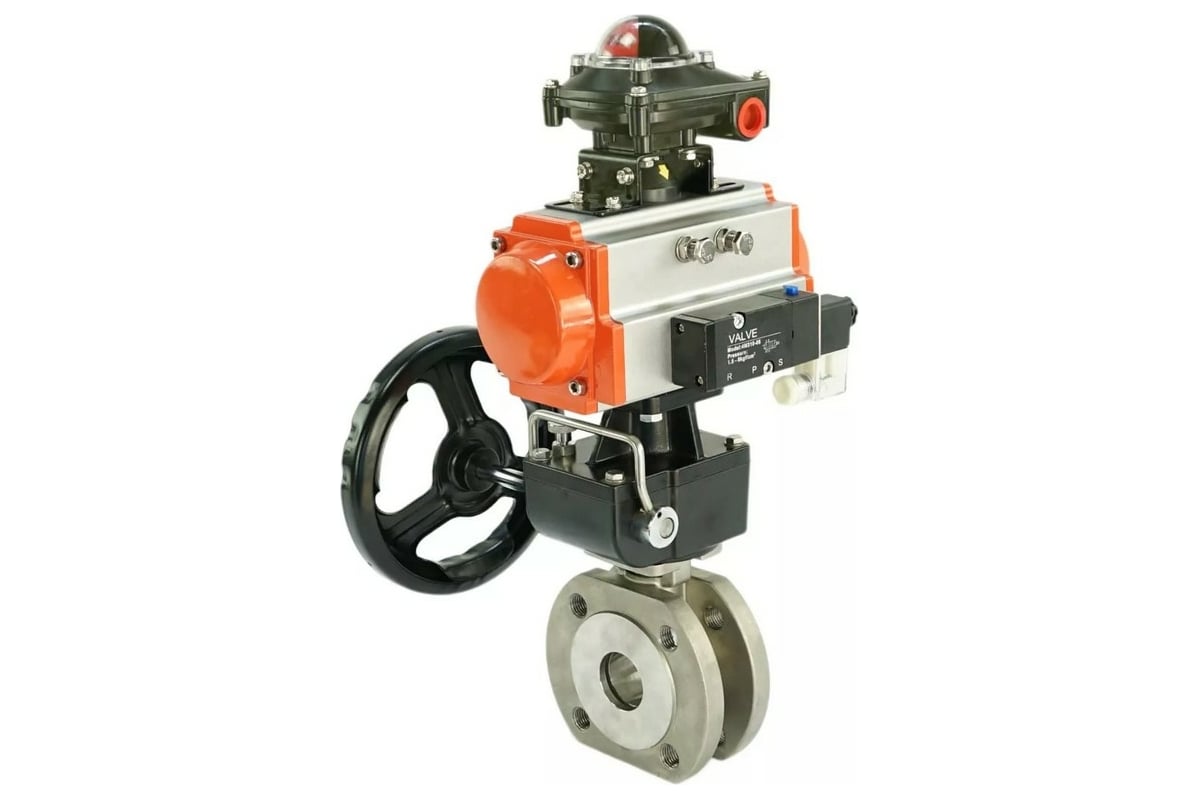

Кран шаровый DN.ru КШмФП Ду100 Ру16 пневмопривод SA-160, дублёр, пневмораспр. 24В БКВ D160-01662 применяется в качестве запорной арматуры.
- Температура окружающей среды от -50°C до +200°C
- Присоединение к межфланцевое
- Проход шара полный, уплотнение шара PTFE
- Болтовые отверстия на одном фланце для Ду 100: 8*М16
Кран может быть использован в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.
Привод пневматический с возвратными пружинами предназначен для автоматизации процесса управления промышленной арматурой.
- Рабочая среда: фильтрованный сжатый воздух или неагрессивные газы, масла
- Максимальный диаметр частиц: менее 30 мкм2
- Рабочая температура от -20°C до +80°C (до +160°C при сухом воздухе)
- Диапазон регулировки ± 5° для вращения при 0° и 90°
- Ручное дублирование есть
- Индикатор положения: открыто/закрыто
Все детали имеют антикоррозийное покрытие
Пневмораспределитель 24В:
- Конструкция золотникового типа
- Частота срабатывания - 5 циклов/с
Устройство предназначено для изменения направления, пуска или остановки потоков сжатого воздуха
Наличие ручного дублёра даёт возможность механически управлять краном при возникновении внештатных ситуаций
БКВ предназначен для сигнализации конечных положений запорного органа. Используются микровыключатели OMRON.
Ознакомиться с подробными характеристиками, габаритами и требованиями к эксплуатации можно в технических паспортах
Технические характеристики
-
Длина крана, мм140
-
Резьба присоединенияНет
-
Условный диаметр DN, мм100
-
МатериалНержавеющая сталь
-
Мах рабочая температура, °С200
-
Область использованияВода, воздух, газ, масло, пар
-
ГазовыйНет
-
Номинальное давление (PN), бар16
-
ПолнопроходнойДа
-
С креплениемНет
-
С носикомНет
-
С термометромНет
-
С фильтромНет
-
Спускное устройствоНет
-
Тип арматурыЗапорная
-
Тип присоединенияМежфланцевый
-
Тип резьбыНет
-
Вес нетто, кг18
-
Тип ручкиНет
-
Цвет флажка/бабочкиЧерный
