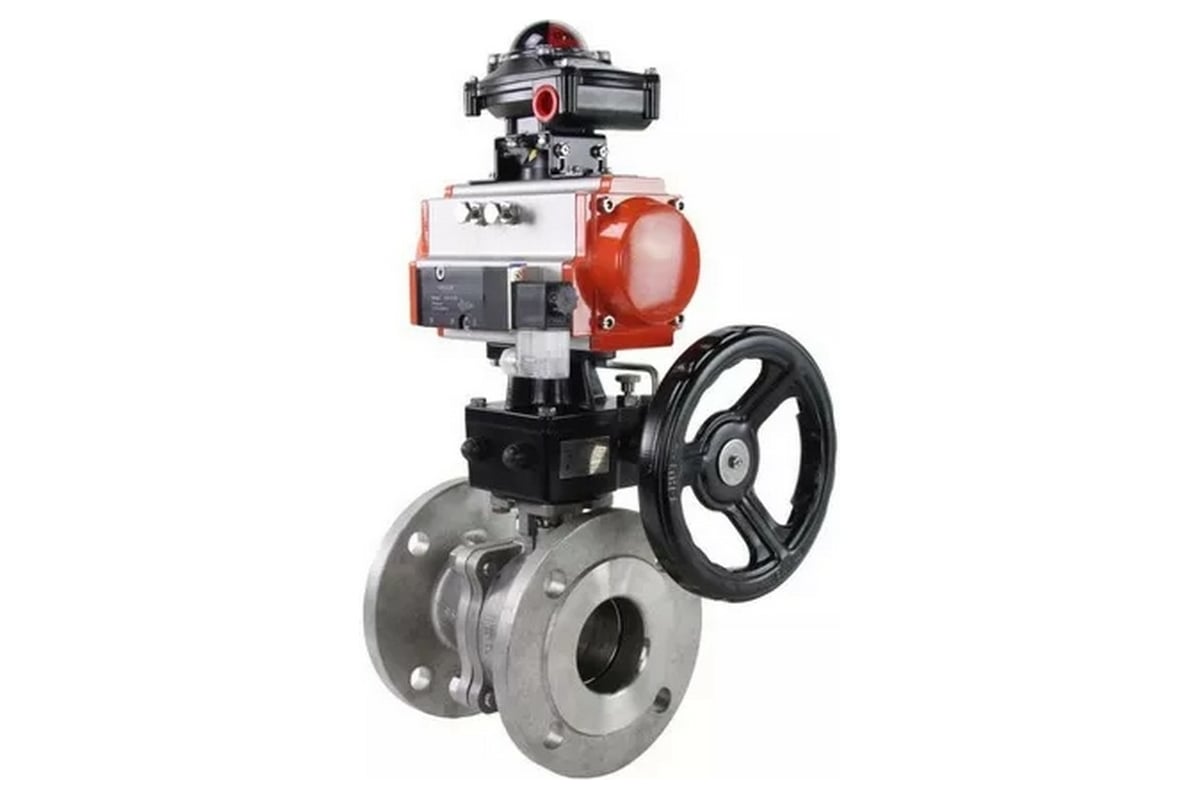

Кран шаровый DN.ru КШФП Ду125 Ру16, пневмопривод DA-140, дублёр, пневмораспр. 220В, БКВ D160-00067 применяется в качестве запорной арматуры.
- Присоединение фланцевое
- Проход шара полный
- Материал корпуса, шара - сталь 316
- Уплотнение шара - RPTFE (усиленный PTFE)
- Кол-во и диаметр болтовых отверстий на одном фланце для Ду 125: 8*18 мм
Кран может быть использован в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами.
Привод пневматический двойного действия предназначен для автоматизации процесса управления промышленной арматурой.
- Рабочая среда: фильтрованный сжатый воздух или неагрессивные газы, масла
- Максимальный диаметр частиц: менее 30 мкм2
- Рабочая температура от -20°C до +80°C (до +160°C при сухом воздухе)
- Диапазон регулировки ± 5° для вращения при 0° и 90°
- Ручное дублирование есть
- Индикатор положения: открыто/закрыто
Все детали имеют антикоррозийное покрытие
Пневмораспределитель 220В:
- Конструкция золотникового типа
- Частота срабатывания - 5 циклов/с
Устройство предназначено для изменения направления, пуска или остановки потоков сжатого воздуха
Наличие ручного дублёра даёт возможность механически управлять краном при возникновении внештатных ситуаций
БКВ предназначен для сигнализации конечных положений запорного органа. Используются микровыключатели OMRON.
Технические характеристики
-
Длина крана, мм325
-
Резьба присоединенияНет
-
Условный диаметр DN, мм125
-
МатериалНержавеющая сталь
-
Мах рабочая температура, °С200
-
Область использованияВода, воздух, газ, масло, пар
-
ГазовыйНет
-
Номинальное давление (PN), бар16
-
ПолнопроходнойДа
-
С креплениемНет
-
С носикомНет
-
С термометромНет
-
С фильтромНет
-
Спускное устройствоНет
-
Тип арматурыЗапорная
-
Тип кранаПроходной
-
Тип присоединенияФланцевый
-
Тип резьбыНет
-
Вес нетто, кг61.6
-
Тип ручкиНет
-
Цвет флажка/бабочкиЧерный
