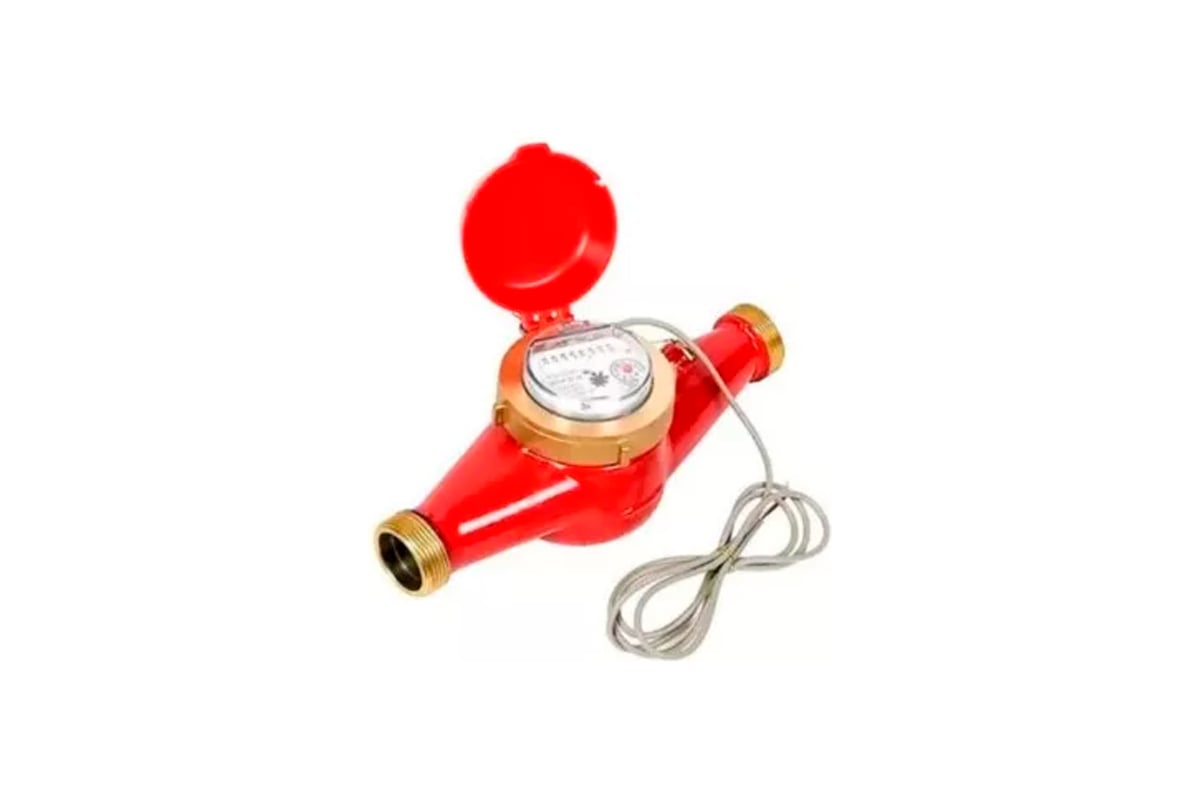

Счетчик воды DN.ru крыльчатый СКУ2и с импульсным выходом предназначен для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98 и горячей сетевой воды по СанПин 2.1.3684-21, протекающей по трубопроводам.
.Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее через отверстия струенаправляющего устройства поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка с установленным на ней магнитом (ведущая магнитная муфта). Вода, пройдя измерительную камеру, поступает через выходные отверстия струенаправляющего устройства в выходной патрубок счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным экраном.
.Основные характеристики:
.Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики.
Технические характеристики
-
Номинальный диаметр (условный проход), мм32
-
Присоединительный размер (корпус счетчика), дюйм1 1/4
-
Установочная длина без сгонов, мм260
-
Для горячей водыда
-
Для холодной водыда
-
Максимальная рабочая температура теплоносителя, °С90
-
Максимальное рабочее давление, бар16
-
Расход максимальный, м³/ч12
-
Расход минимальный, м³/ч0.12
-
Расход номинальный, м³/ч6
-
Антимагнитныйда
-
Импульсный выходда
-
Материал корпусачугун
-
Метрологический класс точностиА,В
-
Мокроходныйнет
-
Сгоны в комплектенет
-
Степень защиты корпуса, IP65
-
Тип устройства счётчикакрыльчатый
-
Фланцевое присоединениенет
-
Цена импульса, литр/имп10
-
Межповерочный интервал на горячую воду, лет6
-
Межповерочный интервал на холодную воду, лет6
-
Обратный клапаннет
-
Термодатчикнет
-
Материалчугун + пластик
