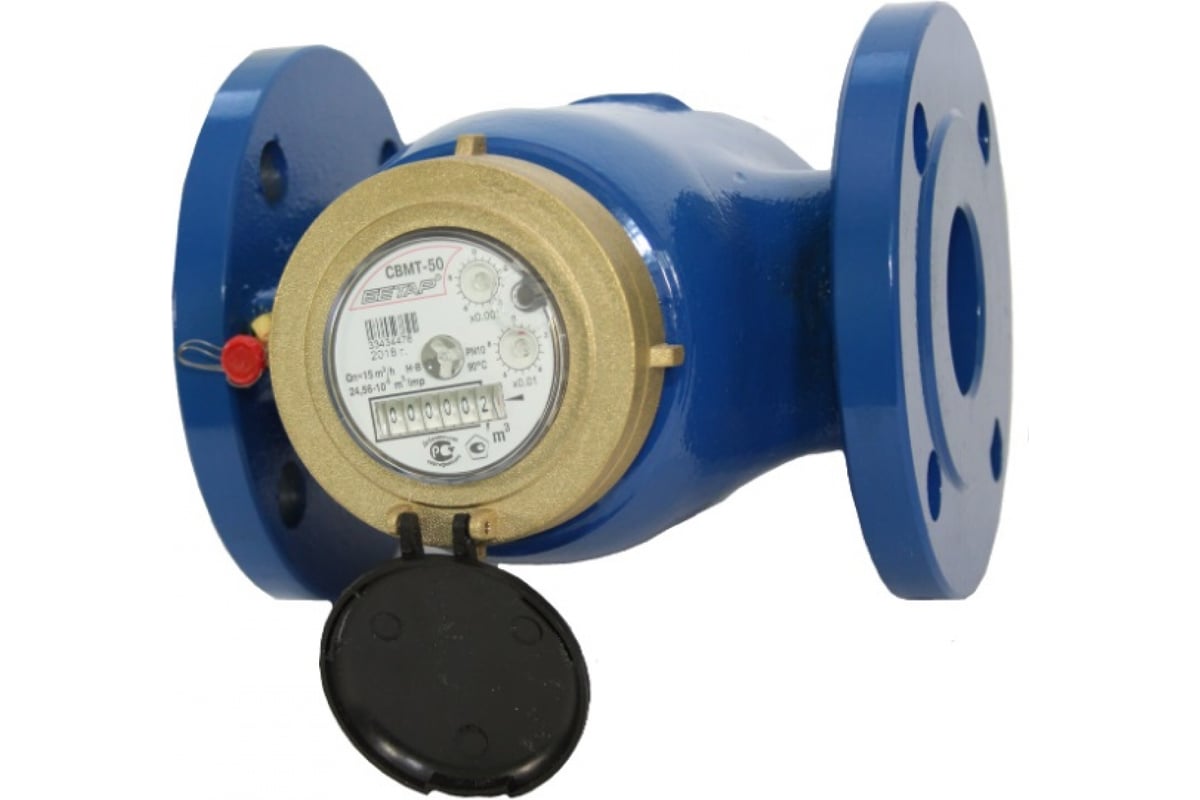

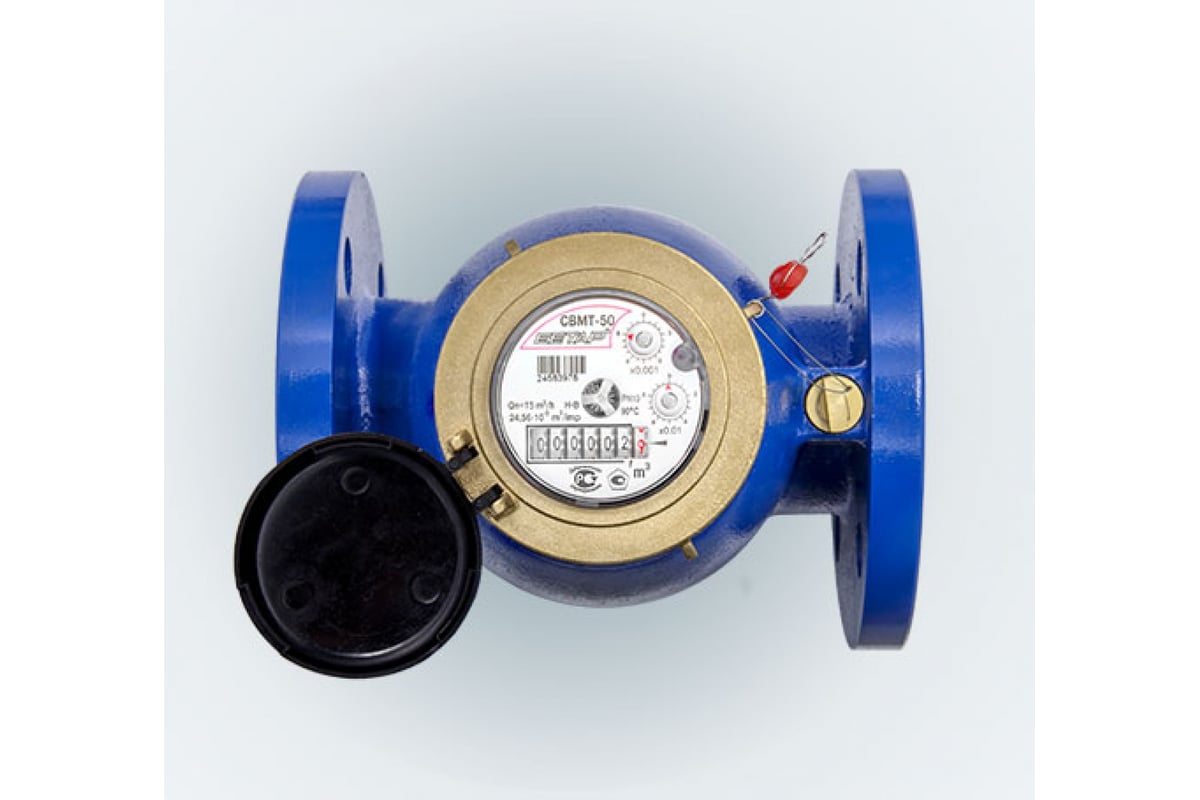

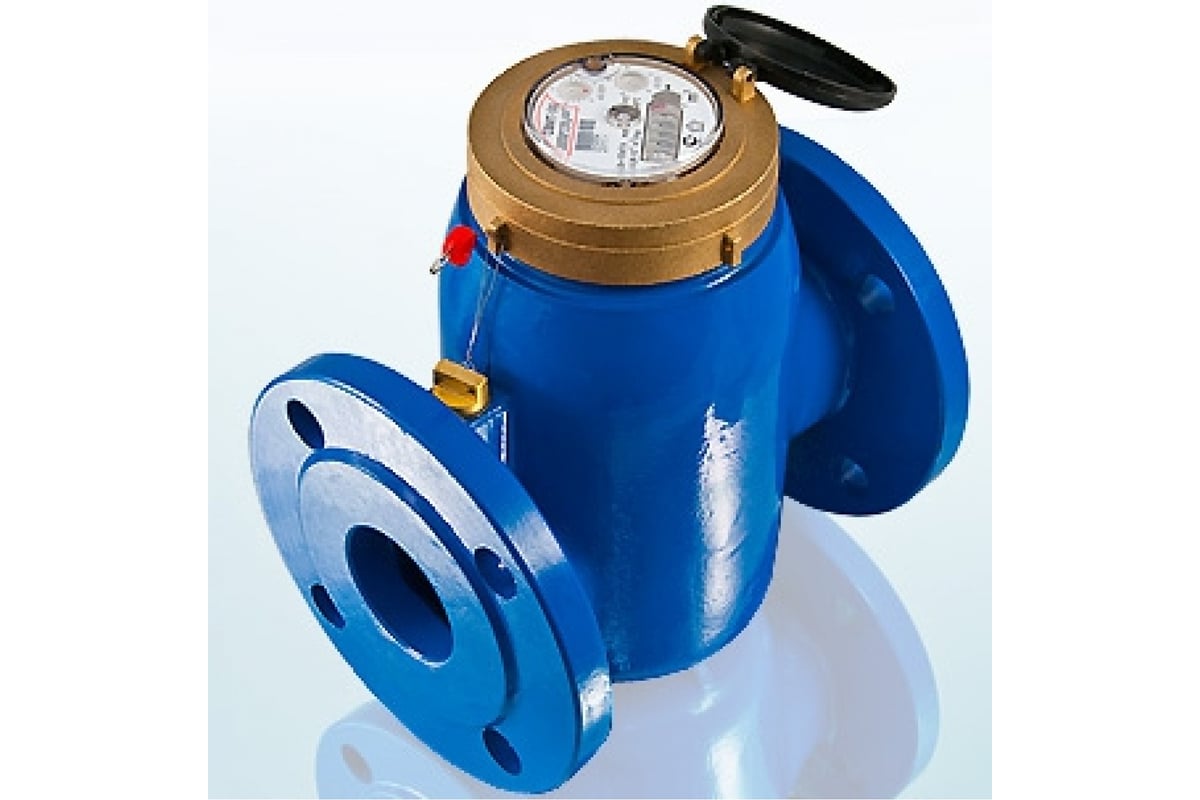

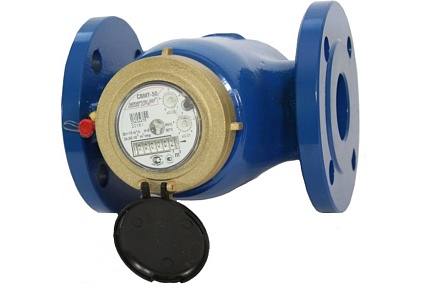

Счетчики турбинные холодной и горячей воды СВМТ предназначены для измерения объемов воды, протекающей в системах холодного и горячего водоснабжения при температуре от плюс 5 до плюс 90 °С и давлении до 1,0 МПа (10 кгс/см2).
.Счетчики воды СВМТ нечувствительны к внешнему магнитному полю, универсальны в применении, так как для холодной и горячей воды в счетчиках используются одни и те же материалы.
.Приборы соответствуют метрологическому классу В, допускается только горизонтальная установка. Конструкция проливной части имеет повышенную износостойкость.
.Принцип работы счетчика состоит в измерении числа оборотов турбинки, вращающейся под действием протекающей через счетчик воды. Поток воды подается в корпус счетчика через фильтр и далее через струевыпрямитель в измерительную камеру.
.В измерительной камере на специальных опорах под действием потока воды вращается турбинка. Вода, пройдя по винтовой траектории зону вращения турбинки, поступает через выходные отверстия направляющей камеры в выходной патрубок. Количество оборотов турбинки пропорционально объему протекшей воды. Скорость вращения турбинки регулируется винтом, закрытым герметизирующей и опломбированной пробкой.
Технические характеристики
-
Номинальный диаметр (условный проход), мм50
-
Присоединительный размер (корпус счетчика), дюйм2
-
Присоединительный размер (сгон), дюймфланцевое соединение
-

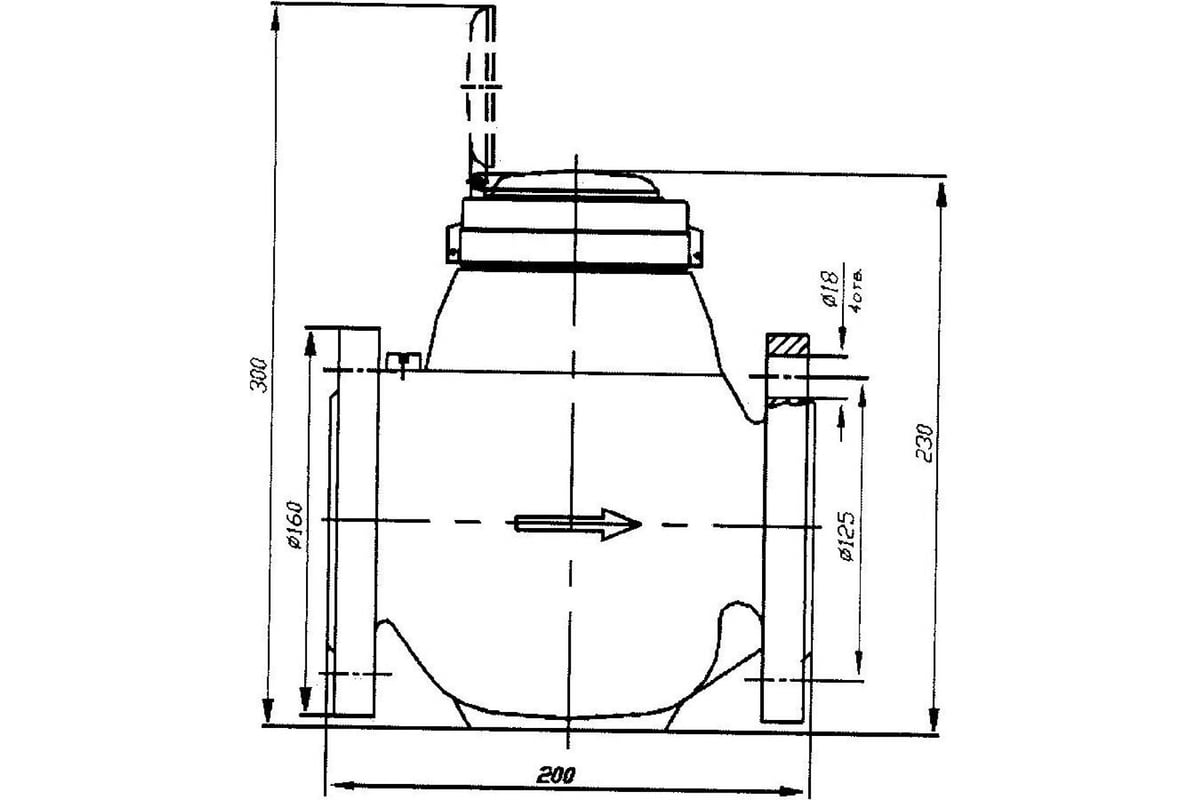

Установочная длина без сгонов, мм200
-
Установочная длина со сгонами, мм200
-
Для горячей водыда
-
Для холодной водыда
-
Максимальная рабочая температура теплоносителя, °С90
-
Максимальное рабочее давление, бар10
-
Расход максимальный, м³/ч30
-
Расход номинальный, м³/ч15
-
Антимагнитныйда
-
Импульсный выходнет
-
Материал корпусачугун
-
Метрологический класс точностиВ
-
Мокроходныйнет
-
Сгоны в комплектенет
-
Степень защиты корпуса, IP54
-
Тип устройства счётчикатурбинный
-
Фланцевое присоединениеда
-
Межповерочный интервал на горячую воду, лет4
-
Межповерочный интервал на холодную воду, лет6
-
Обратный клапаннет
-
Материалчугун
