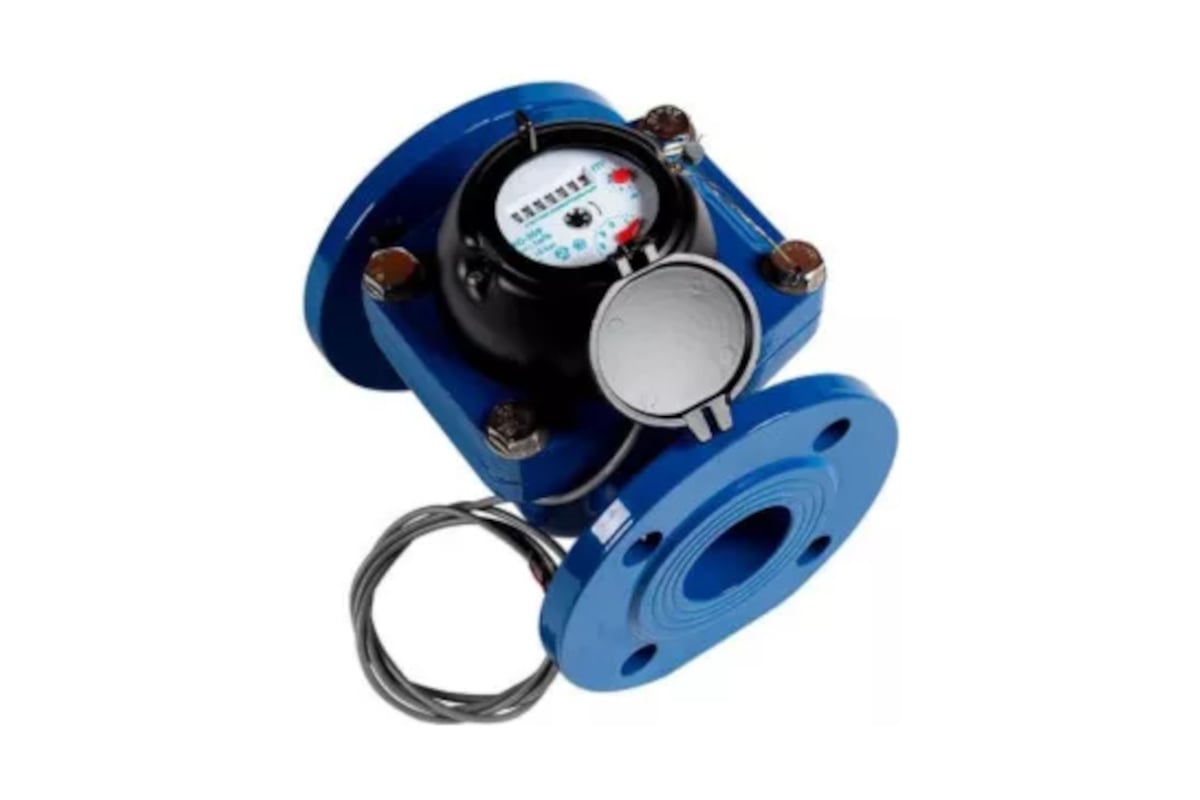

Счетчик холодной воды DN.ru турбинный СХТ1и с импульсным выходом предназначен для измерения расхода холодной питьевой воды по ГОСТ Р 51232-98, протекающей по трубопроводам.
.Данный счетчик воды относится к счетчикам типа Вольтмана. Принцип действия основан на измерении числа оборотов турбины, вращающейся под напором потока протекающей воды. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, проходит через турбину и выходит через выходной патрубок. Вращение турбины передается к ведомой части магнитной муфты, установленной в счетном механизме. Магнитная муфта при помощи антимагнитного экрана защищена от возможного воздействия внешнего магнитного поля. Обороты турбины преобразуются посредством редуктора счетного механизма в значения на индикаторном устройстве. Количество оборотов турбины пропорционально количеству протекающей воды.
.Основные характеристики:
.Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики.
Технические характеристики
-
Номинальный диаметр (условный проход), мм150
-
Присоединительный размер (корпус счетчика), дюйм6
-
Установочная длина без сгонов, мм300
-
Для горячей водынет
-
Для холодной водыда
-
Максимальная рабочая температура теплоносителя, °С50
-
Максимальное рабочее давление, бар16
-
Расход максимальный, м³/ч312.5
-
Расход минимальный, м³/ч3.125
-
Расход номинальный, м³/ч250
-
Антимагнитныйда
-
Импульсный выходда
-
Материал корпусачугун
-
Мокроходныйнет
-
Сгоны в комплектенет
-
Степень защиты корпуса, IP65
-
Тип устройства счётчикатурбинный
-
Фланцевое присоединениеда
-
Цена импульса, литр/имп100
-
Межповерочный интервал на холодную воду, лет6
-
Обратный клапаннет
-
Термодатчикнет
-
Материалчугун + пластик
