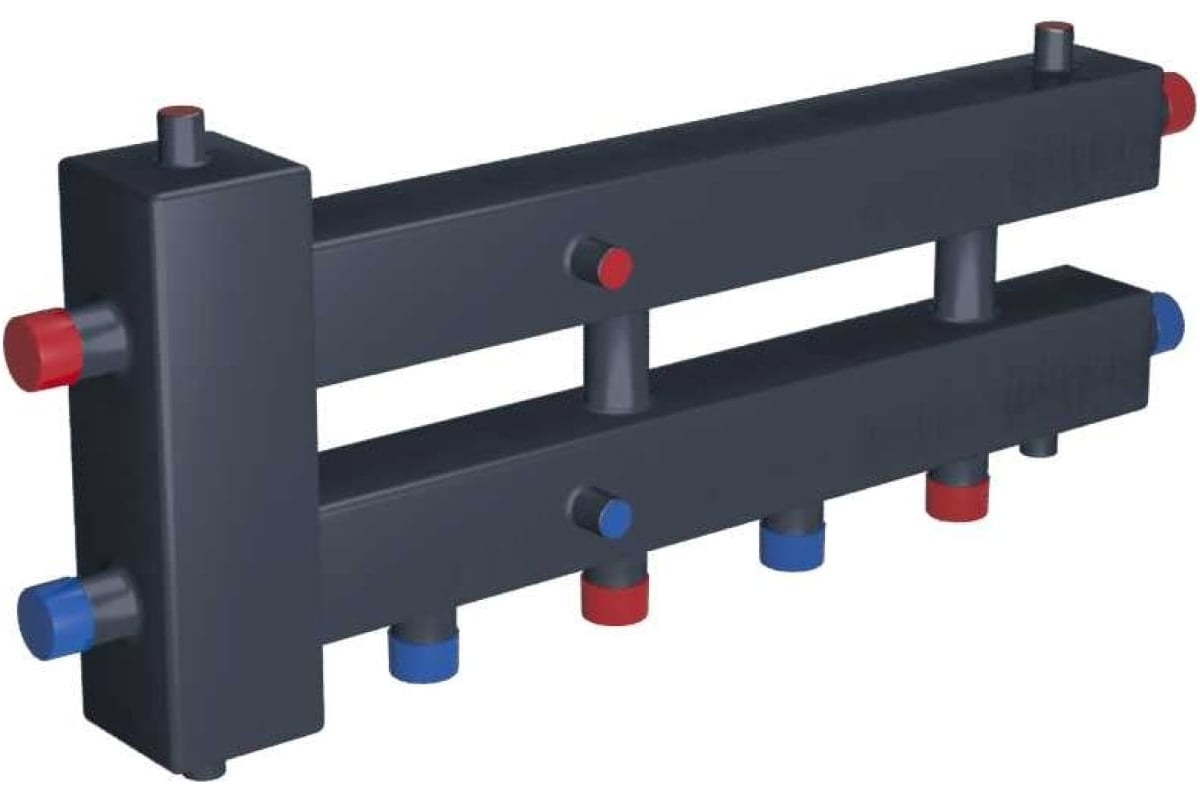

Коллектор с гидрострелкой на 3 контура ГРУ+КМГ от российского производителя ESSAN — является гидравлическим разделительным узлом, который совмещен в единую конструкцию с коллектором модульного типа.
.Общая схема — горизонтальная, гидрострелка может обслуживать котел мощностью до 60 кВт. Потребители подключаются снизу и сбоку (2+1)
.В случае расположения котла справа от гидравлического разделителя с коллектором на 3 выхода, ГРУ+КМГ разворачивается на 180° относительно горизонтальной оси и патрубки меняют свое назначение (подача становится обраткой и наоборот). При этом все потребители кроме бокового будут подключаться сверху.

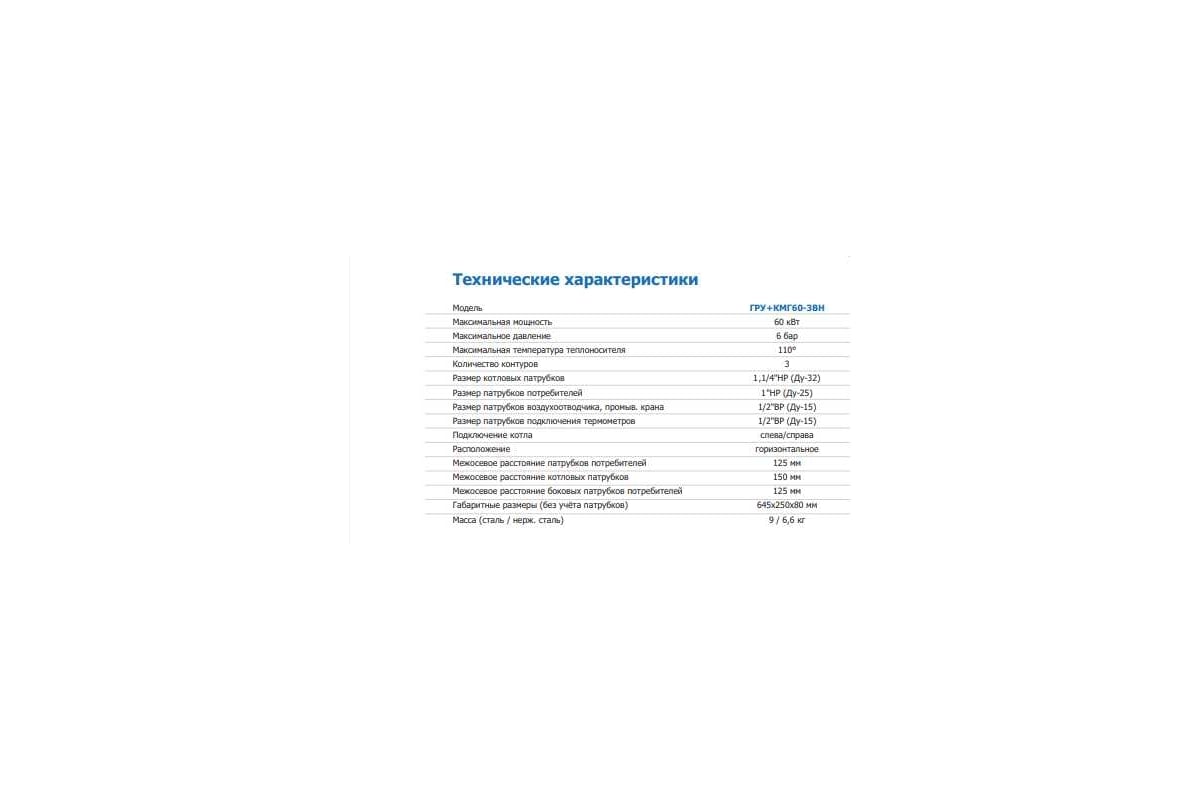

Технические характеристики
Размеры
-
Тип резьбы1 1/4M
-
Межосевое расстояние коллекторов, мм125
-
Межосевое расстояние отводов, мм125
Параметры теплоносителя
-
Max рабочее давление, бар6
-
Мах рабочая температура, °С110
Функции
-
Наличие сервоприводанет
Особенности
-
Количество контуров3
-
Количество присоединений, шт6
-
Материалсталь
Прочие
-
Вид коллектораколлектор распределительный
