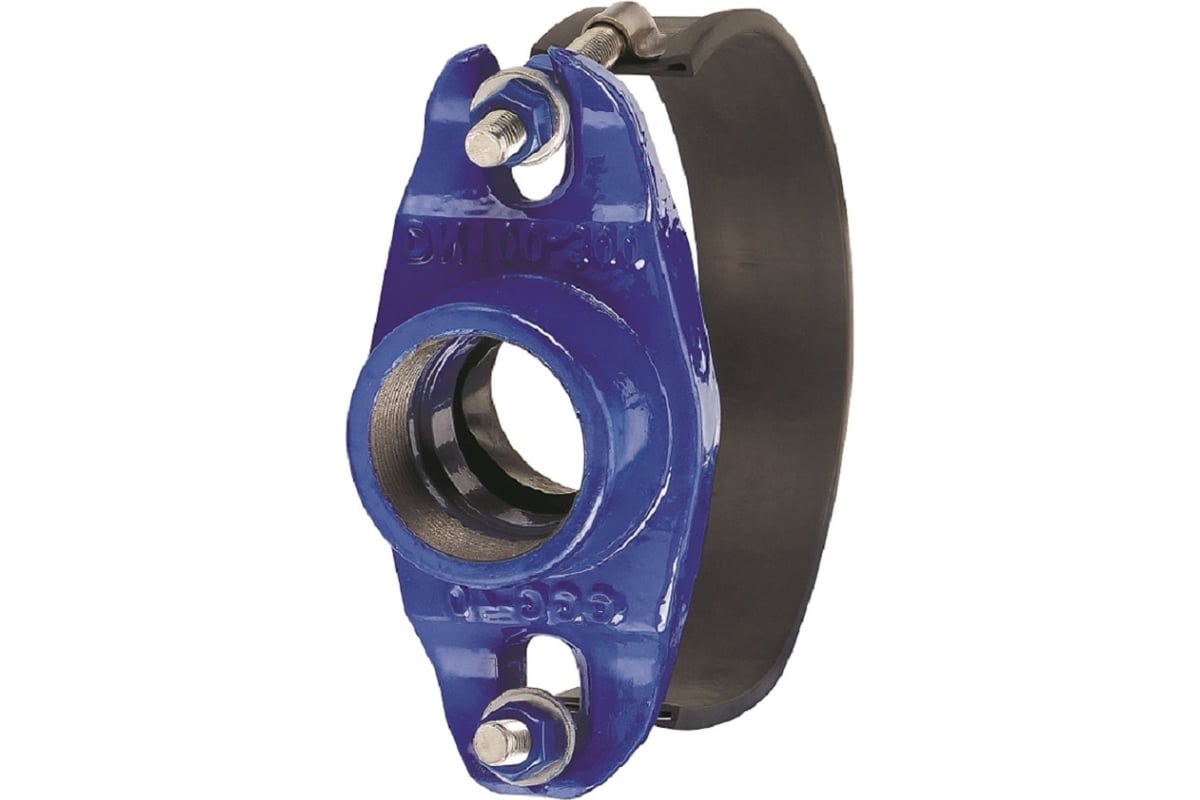

Отводы хомутовые муфтовые предназначены для быстрого создания ответвления от магистрального трубопровода для монтажа трубопроводной арматуры с фланцевым или резьбовым соединением. Врезку возможно выполнить без отключения давления рабочей среды. Отвод хомутовый (хомутовый отвод, седелка муфтовая (резьбовая), хомут врезной муфтовый (резьбовой), седло врезное муфтовое (резьбовое)) состоит из седла, уплотнения, фиксирующего хомута, резиновой обкладки, двух опорных втулок и двух гаек.
.Седло покрыто эпоксидно-порошковой эмалью толщиной 250 мкр. Отвод хомутовый муфтовый производится с выходным отверстием 1” (DN 25) и 2” (DN 50) и имеет один фиксирующий хомут. на магистральную трубу DN 50 имеет один фиксирующий хомут, на DN 80 и DN100 - два хомута. На концах нержавеющего хомута приварены шпильки для его натяжения вокруг трубы путем протягивания гаек.
Технические характеристики
-
Обжимной диапазон, мм105-130
-
Условный диаметр, ммDN100
-
Материал уплотненияEPDM
-
Материал корпусачугун
-
Материал покрытияэпоксидная краска
-
Max рабочее давление, бар16
-
Антикоррозионное покрытиеесть
-
Допускаемые соединениясталь, чугун, НПВХ, керамики
-
Назначение врезкиответвление водопровода, создание отдельной ветки
