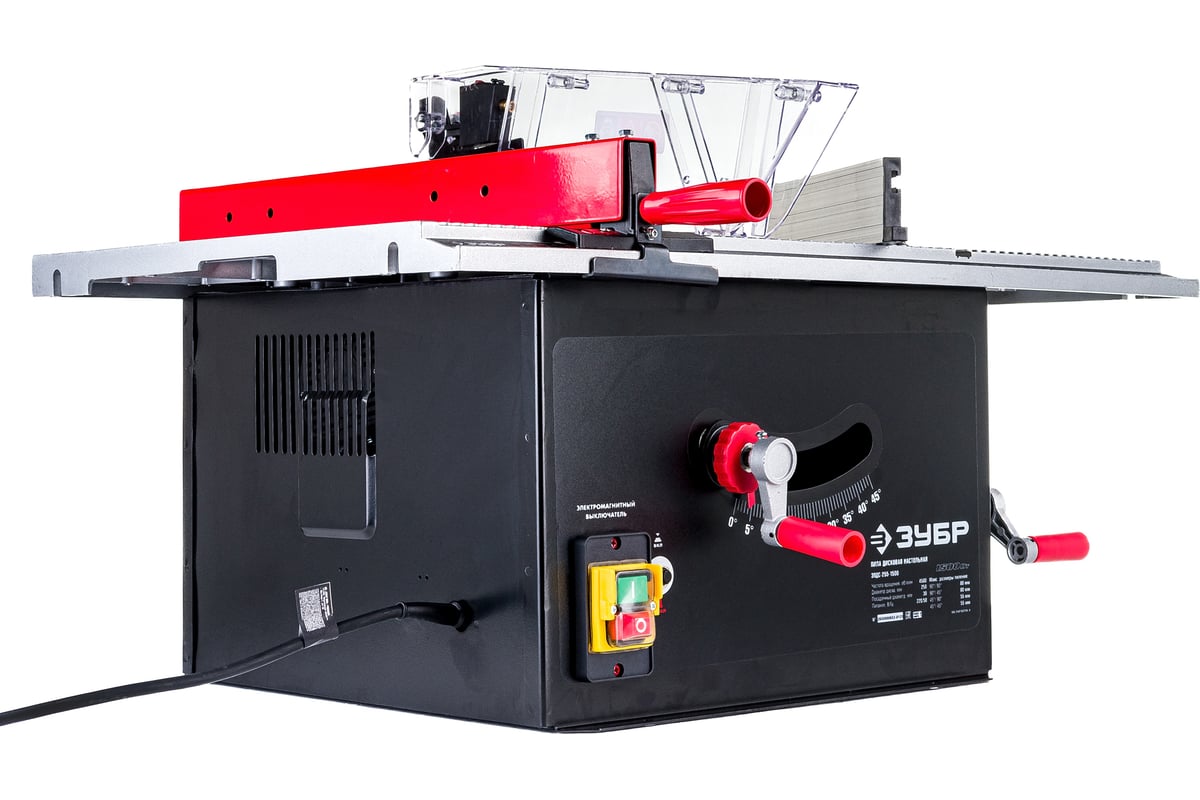

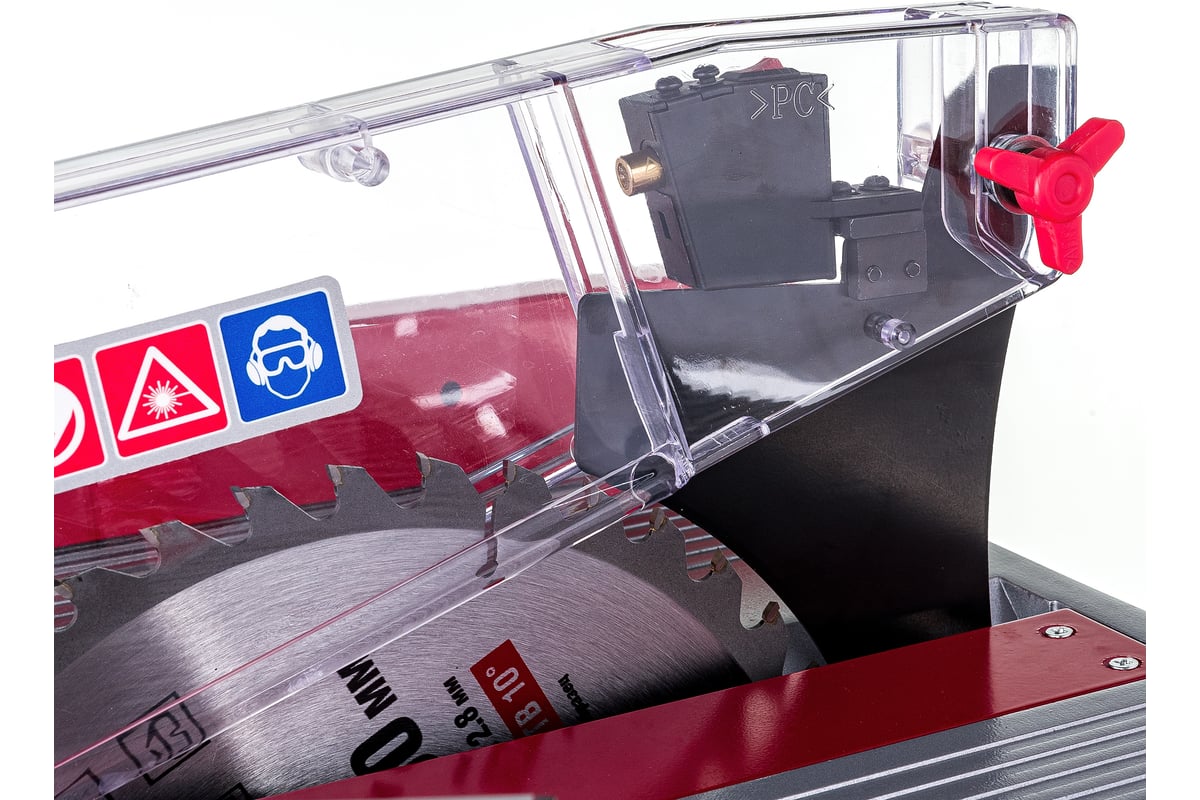

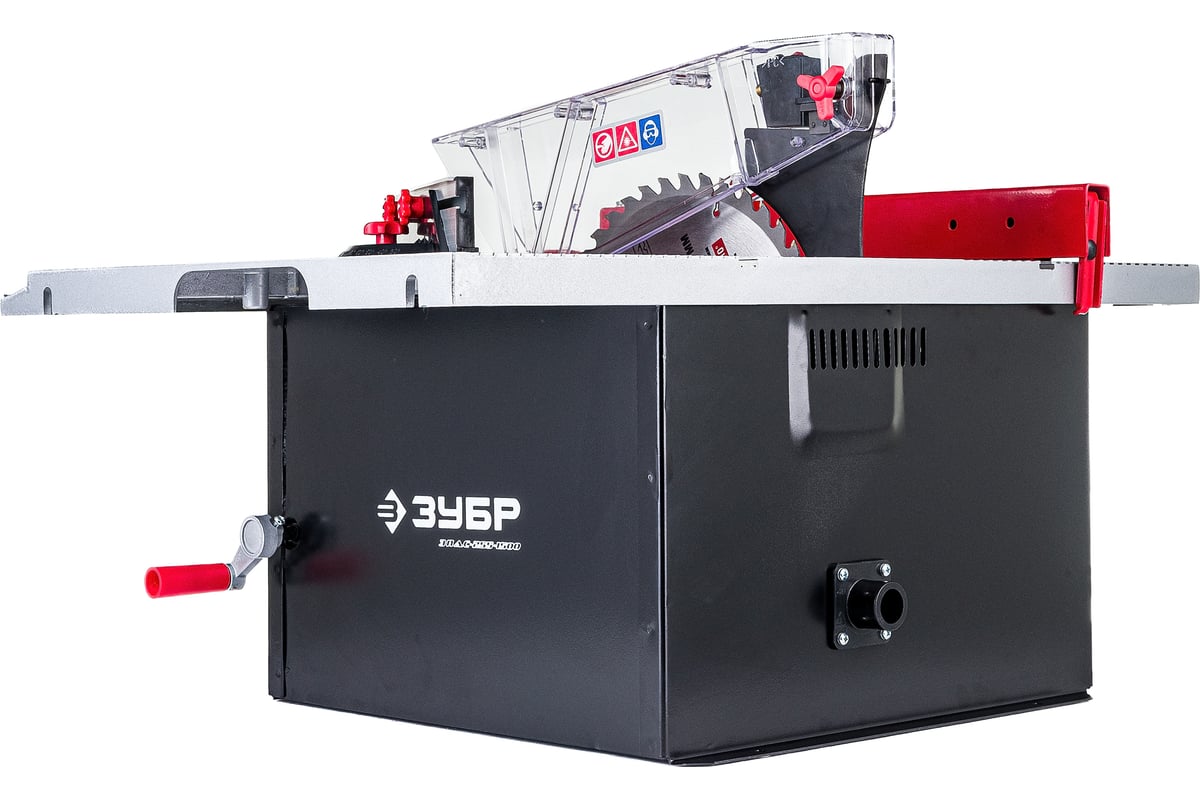

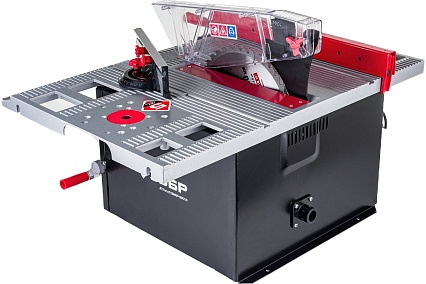

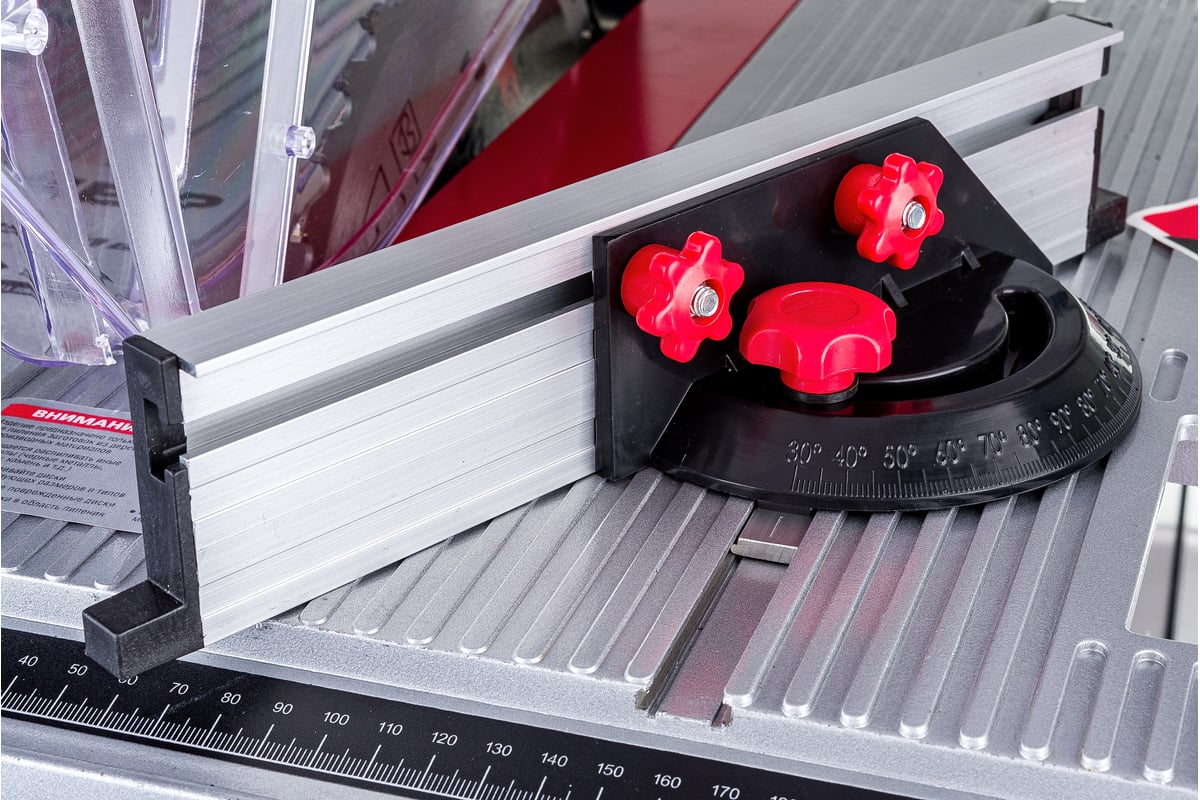

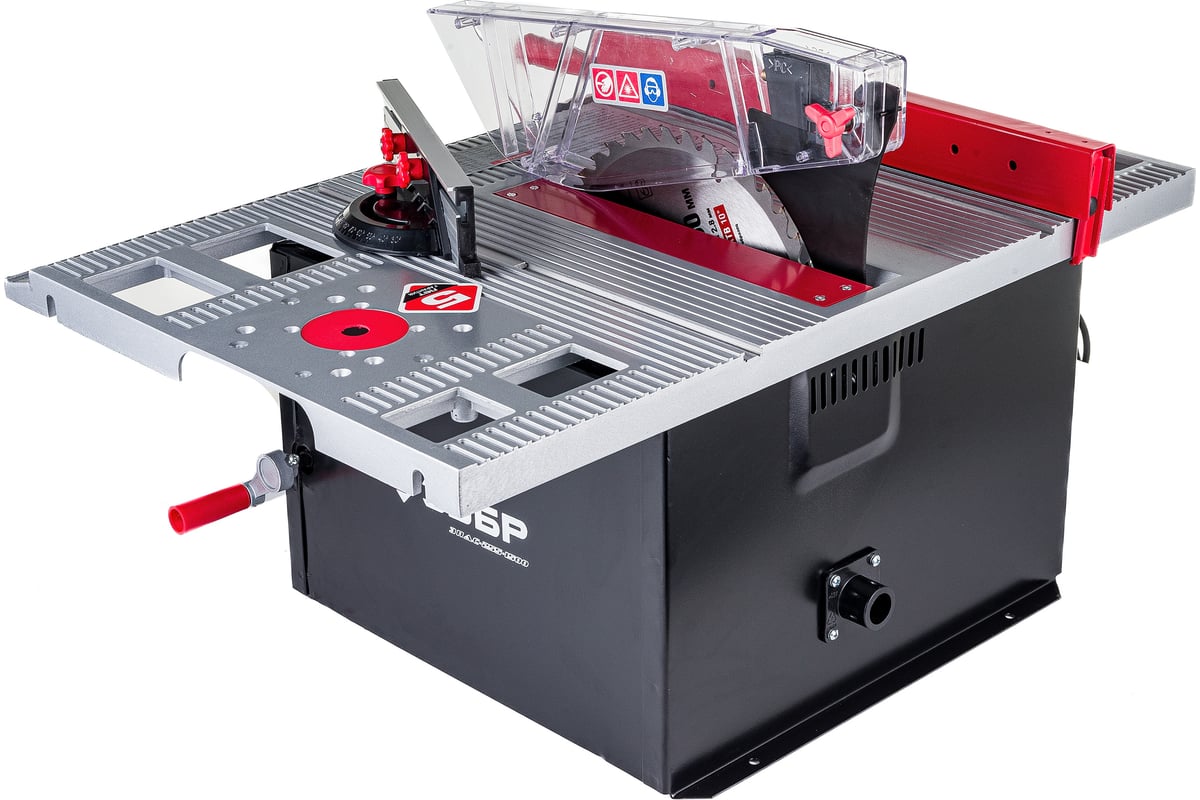

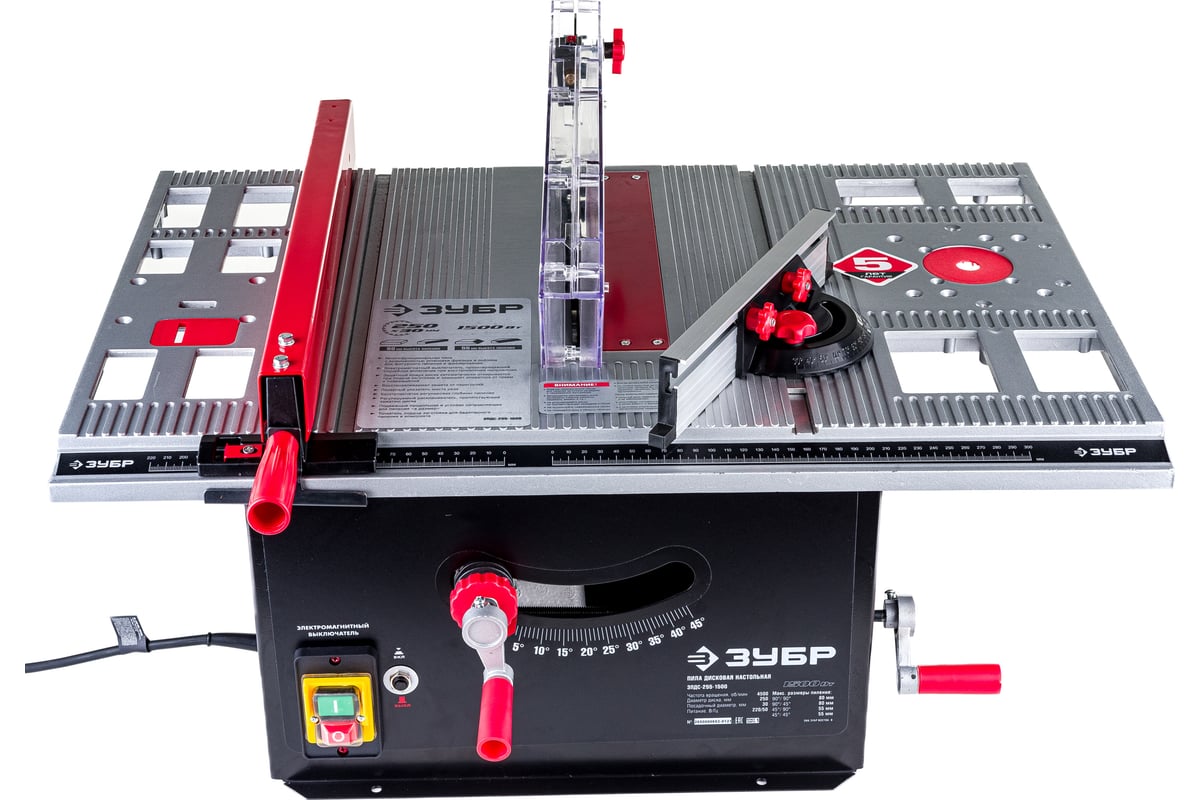

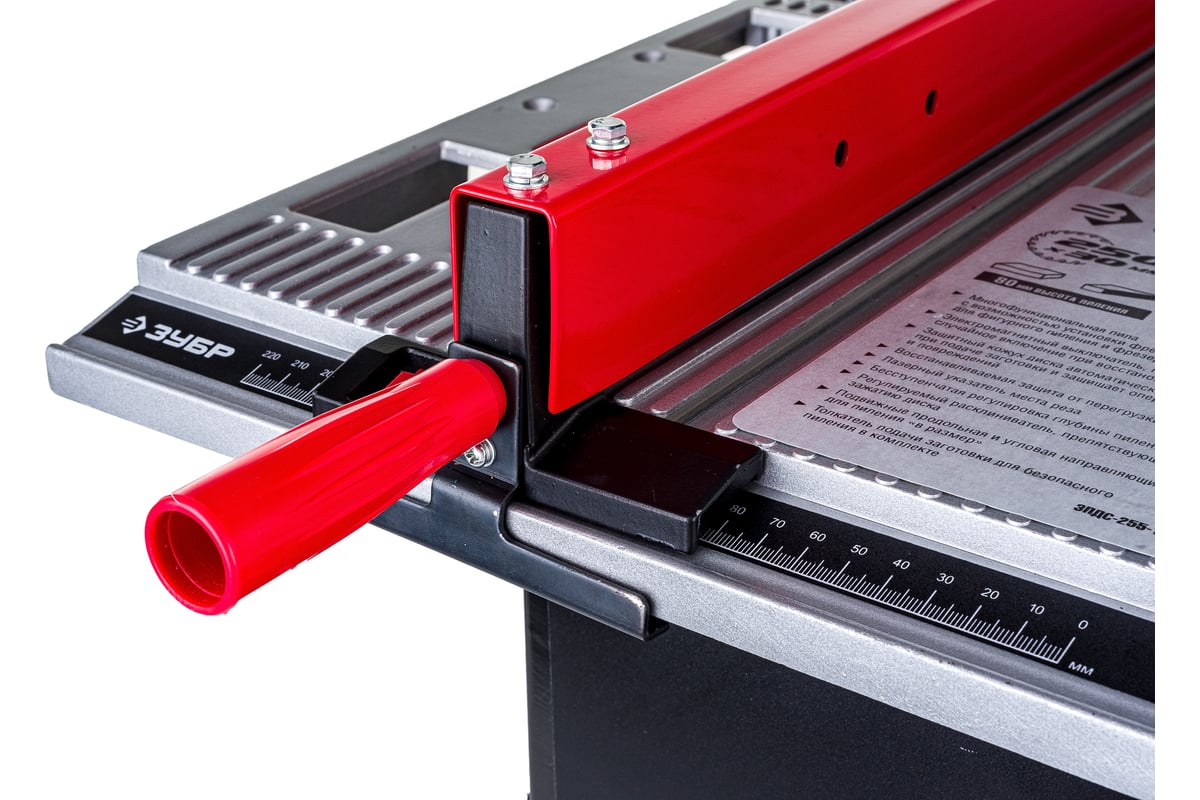

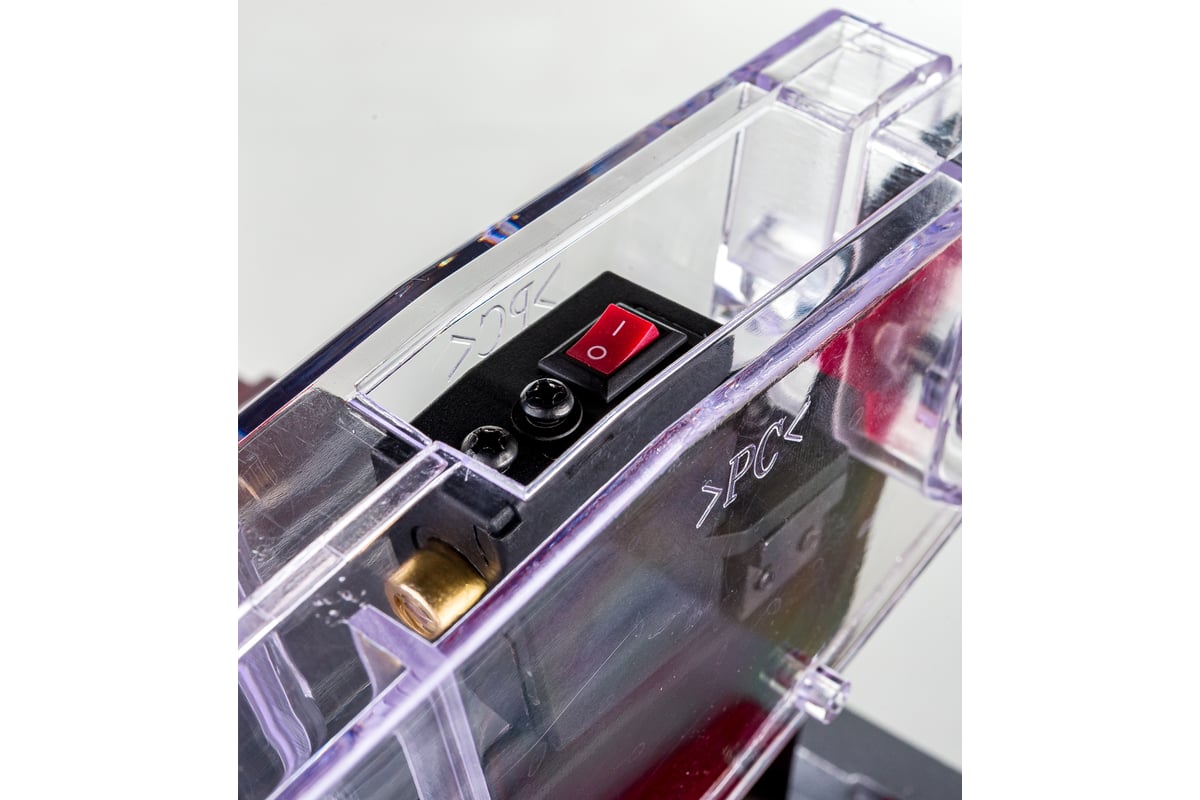

Настольная дисковая пила ЗУБР ЗПДС-255-150 отличается высокой производительностью при серийном изготовлении деталей. Для этого в комплекте поставляются упоры, которые позволяют раскраивать заготовку без предварительной разметки. Для точного распила и контроля хода операции предусмотрен лазерный указатель. Защитный кожух изготовлен из прозрачного пластика, что также позволяет визуально контролировать работу. Конструкция рабочего стола дает возможность дополнительно устанавливать лобзик и устройство для фрезерования.

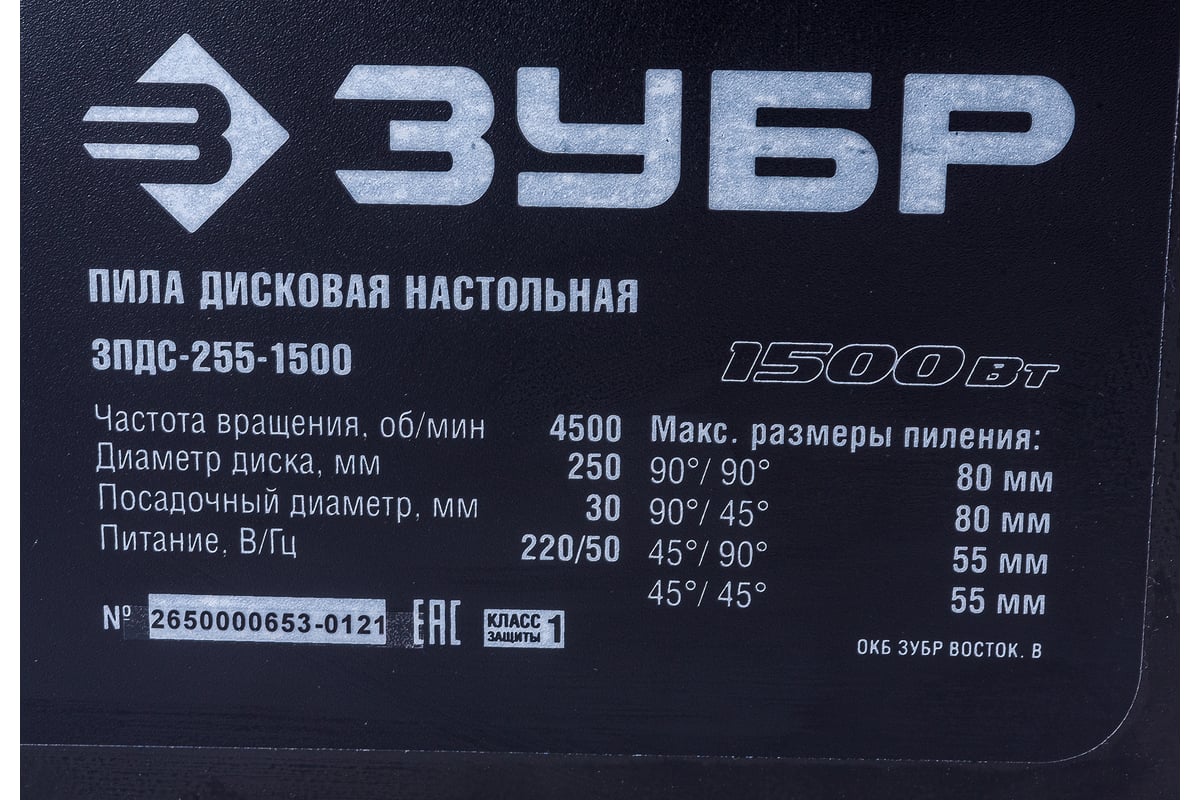

Технические характеристики
Двигатель
-
Мощность, Вт1500
-
Напряжение, В220
-
Тип электродвигателяасинхронный
Пиление
-
Max глубина пропила под углом 45°, мм55
-
Max глубина пропила под углом 90°, мм80
-
Материал обработкидерево
-
Регулировка глубины пропилада
-
Угол наклона, град90-45
Оснастка
-
Диаметр, мм250
-
Посадочный диаметр, мм30
Функции
-
Колесанет
-
С фуганкомнет
-
Система пылеудаленияда
Особенности
-
Диаметр аспирационного отверстия, мм40
-

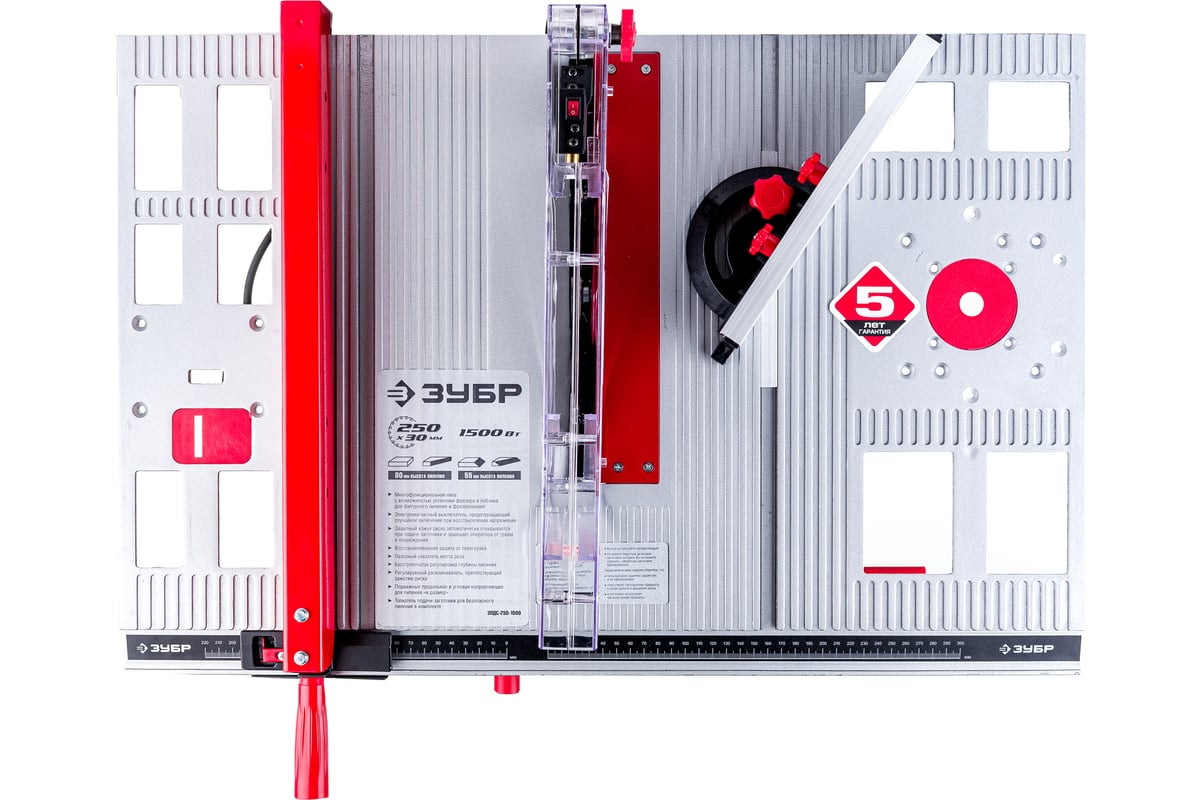

Материал рабочего столаметалл
-
Передачапрямая
-
Установканастольная
-
Частота вращения шпинделя, об/мин4500
Прочие
-
Вес нетто, кг20
-
Габариты без упаковки, мм530х1045х700
-
Размер рабочего стола, мм700х465
