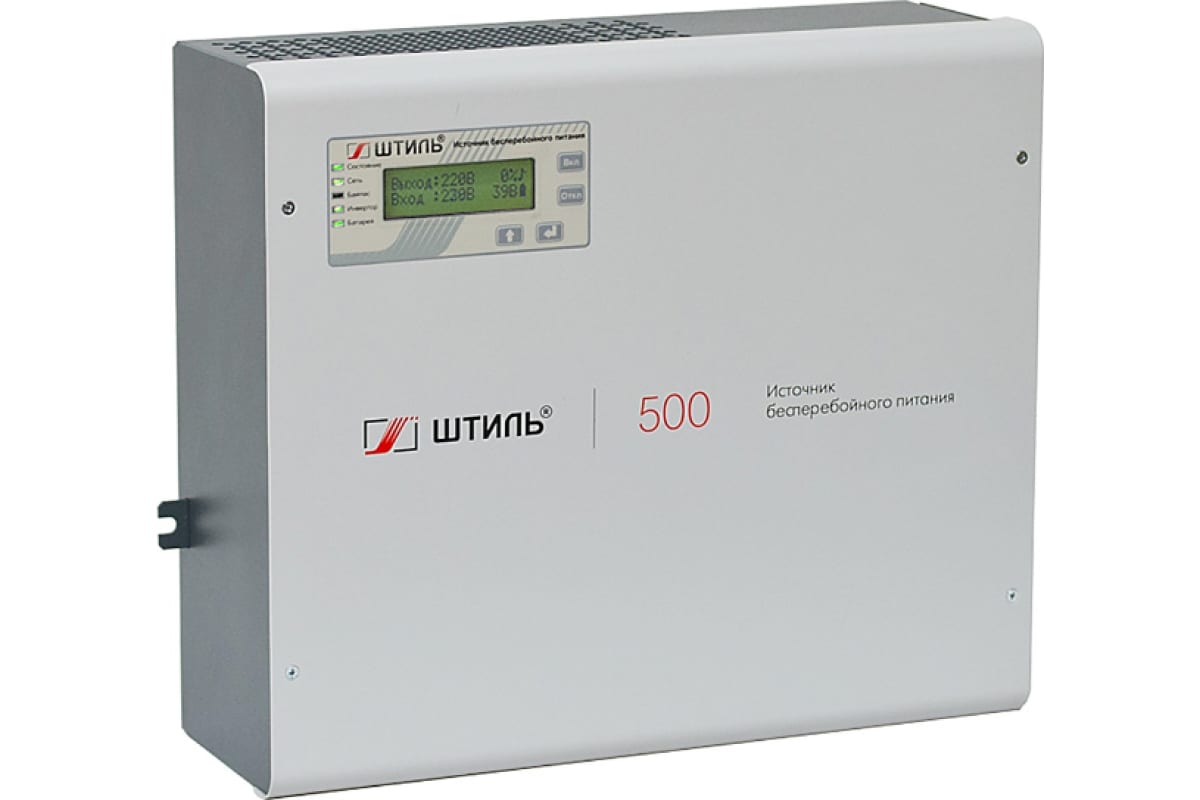

Настенный источник бесперебойного питания Штиль SW500SL применяется для обеспечения надежной защиты от перепадов и пропадания сетевого напряжения широкого класса однофазной нагрузки бытового или коммерческого назначения мощностью 500 ВА/400 Вт, например:
- отопительного и нагревательного оборудования;
- насосного оборудования;
- систем водоснабжения и очистки воды;
- систем безопасности и пожаротушения;
- других бытовых приборов небольшой мощности.

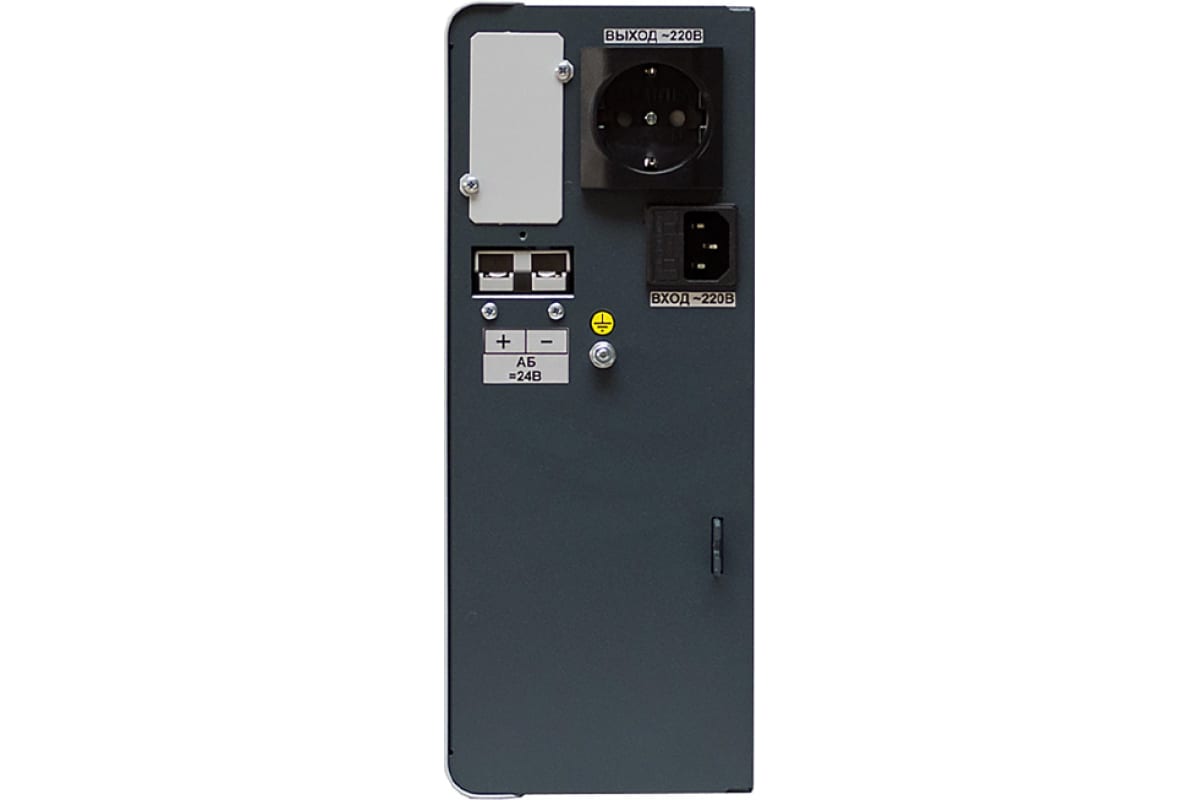

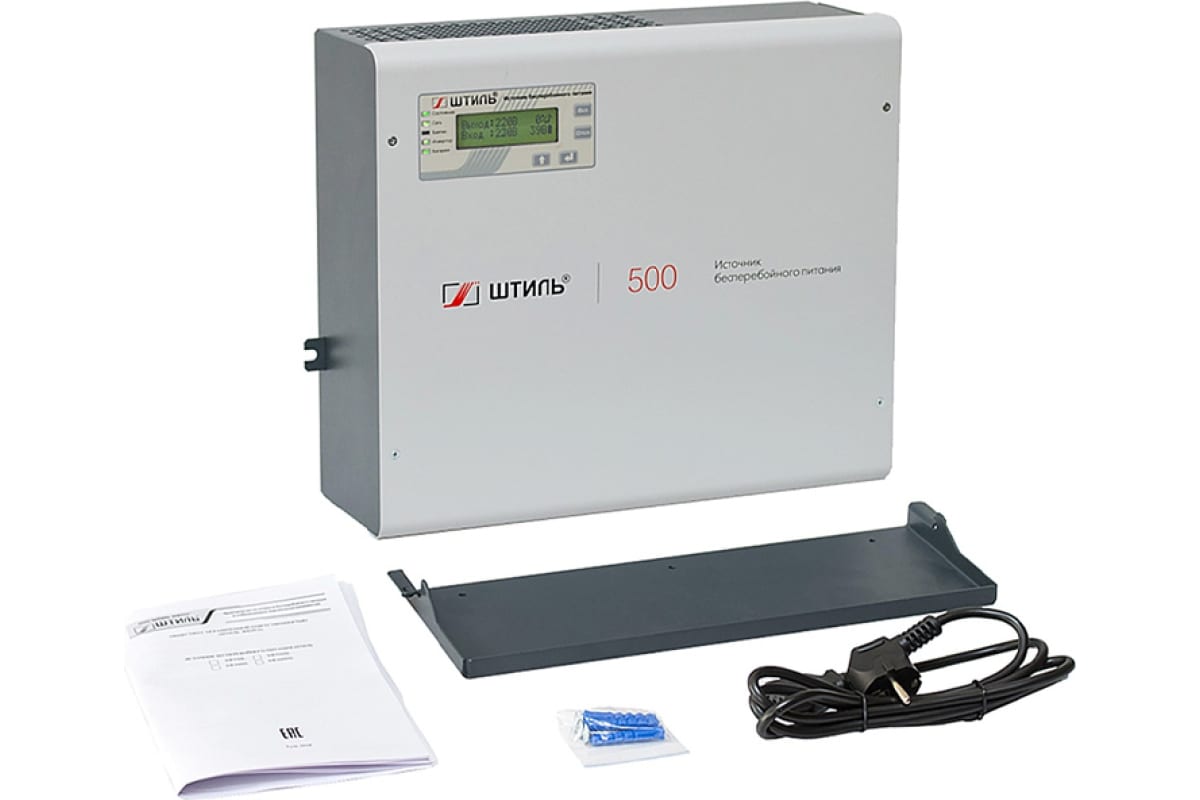

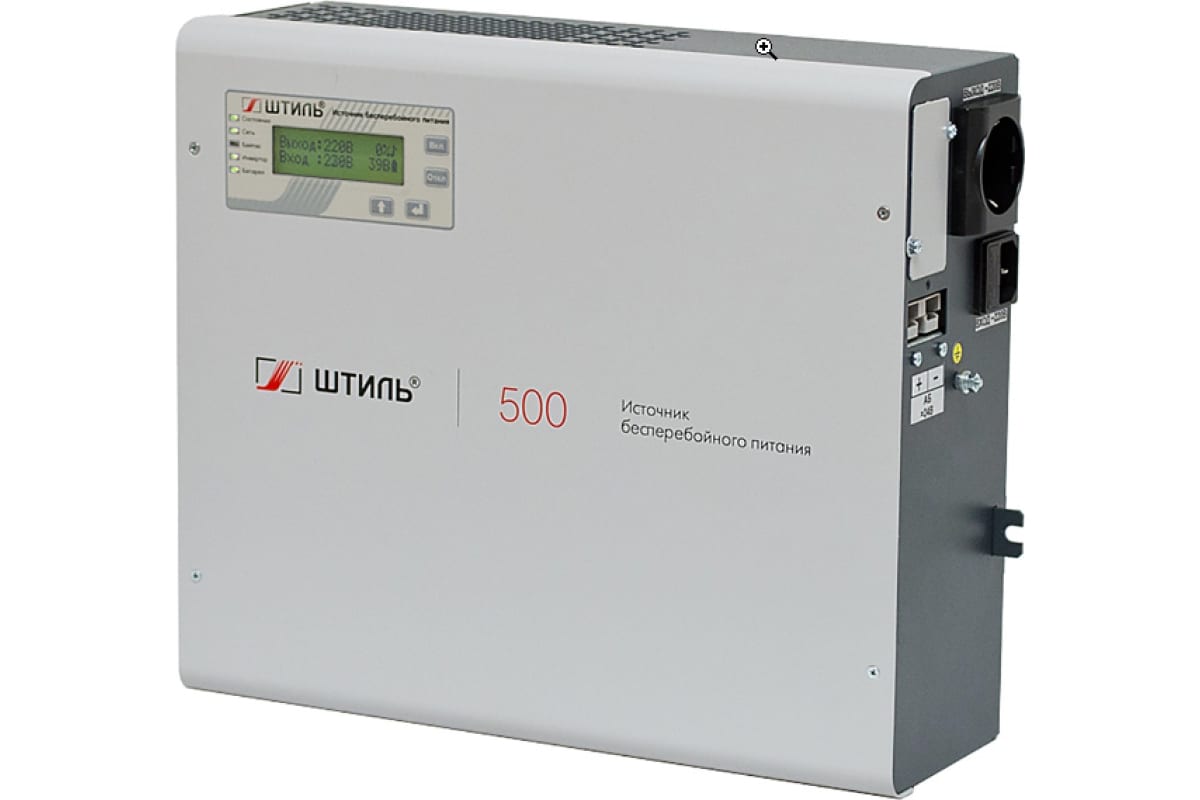

Модель SW500SL крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки устройства. Для подключения нагрузки на правой боковой панели устройства предусмотрена евророзетка, для сети – разъем С14.
Для обеспечения автономной работы нагрузки модель SW500SL оснащена встроенными батареями (9 Ач) и зарядным устройством (ток 1 А). При 100% нагрузке ИБП АКБ способны обеспечить автономную работу в течение 10 минут.
В SW500SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

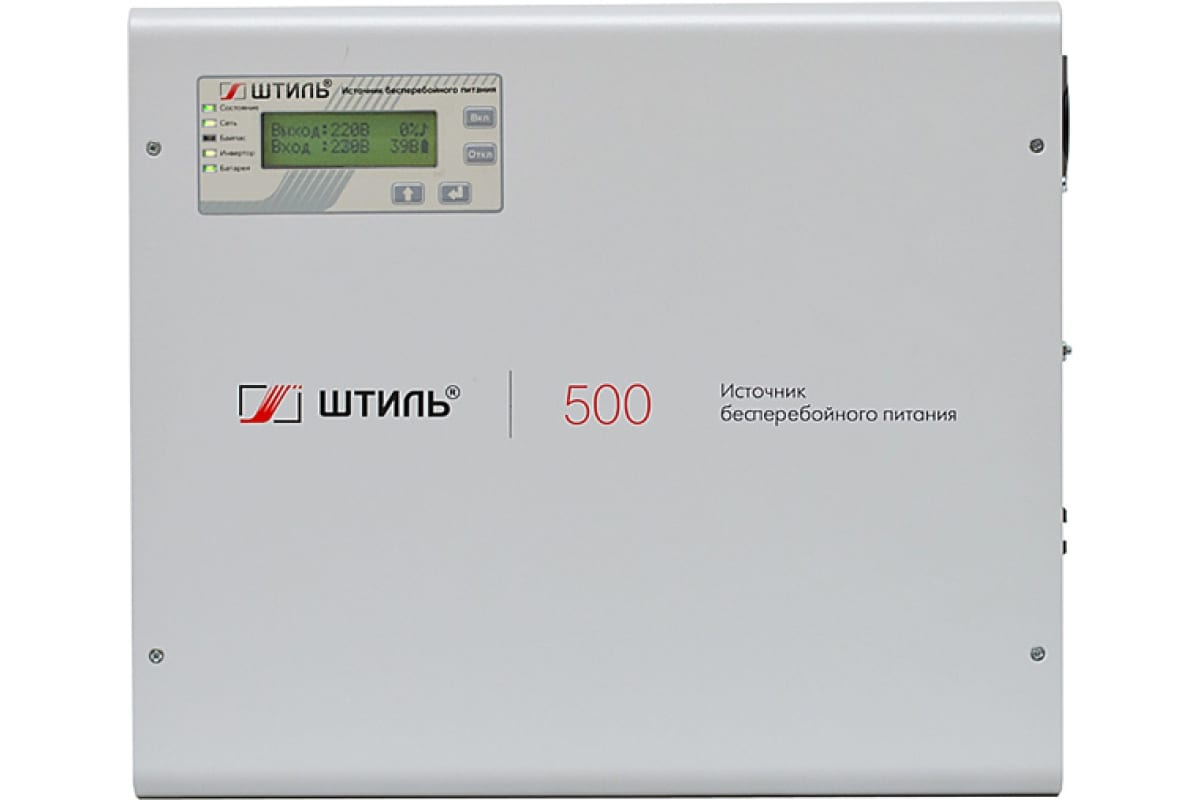

Настройка и контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:
- Состояние – режим работы устройства и возникновение аварий;
- Сеть – состояние сети;
- Байпас – работа через байпас/ЭКО-режим;
- Инвертор – работе инвертора;
- Батарея – состояние батарей.
На ЖК-дисплее можно просматривать следующую информацию:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активную и полную мощность нагрузки;
- аварии с указанием их причин.
Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню Система, п. Команда ИБП.
Технические характеристики
-
Коэффициент мощности0.99
-
Максимальная мощность, В*А500
-
Максимальная мощность, кВт0.4
-
Выходное напряжение, В220-240
-
Min входное напряжение, В90
-
Max входное напряжение, В295
-
Количество фаз1
-
Номинальное входное напряжение, В90-295
-
Стабилизация выходного напряжения (±), %2
-
Стабилизация выходной частоты (±), %0.2
-
Форма волны на выходеЧистая синусоида
-
Время работы от АБ при нагрузке 100%, мин10
-
Емкость аккумулятора, А*ч9
-
Напряжение питания от АКБ, В24
-
Тип аккумулятораВстроенный
-
Для домаДа
-
Для насосовДа
-
Для сервераНет
-
Для станковНет
-
Для ЦОДНет
-
Для чувствительного оборудованияНет
-
ПромышленныеНет
-
Цифровой дисплейДа
-
Входной разъемIEC-320-C14
-
Дополнительные портыНет
-
Количество розеток, шт1
-
Режим байпасДа
-
ТехнологияOn-line (с двойным преобразователем)
-
Тип охлажденияАктивное (с вентилятором)
-
Тип розеткиЕвророзетка с заземлением (Schuko)
-
Тип установкиНастенный
-
Вес нетто, кг11
-
Габариты без упаковки, мм287х357х112
-
Степень защитыIP20
-
Высота, мм287
-
Глубина, мм112
-
Температура хранения, °СОт -40 до +40
-
Температура эксплуатации, °СОт +5 до +40 °С
-
Ширина, мм357
