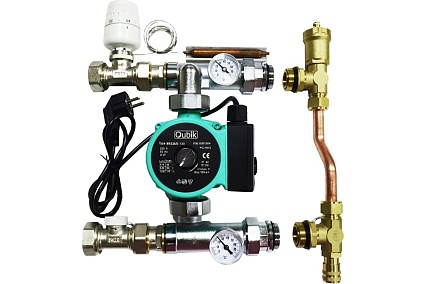

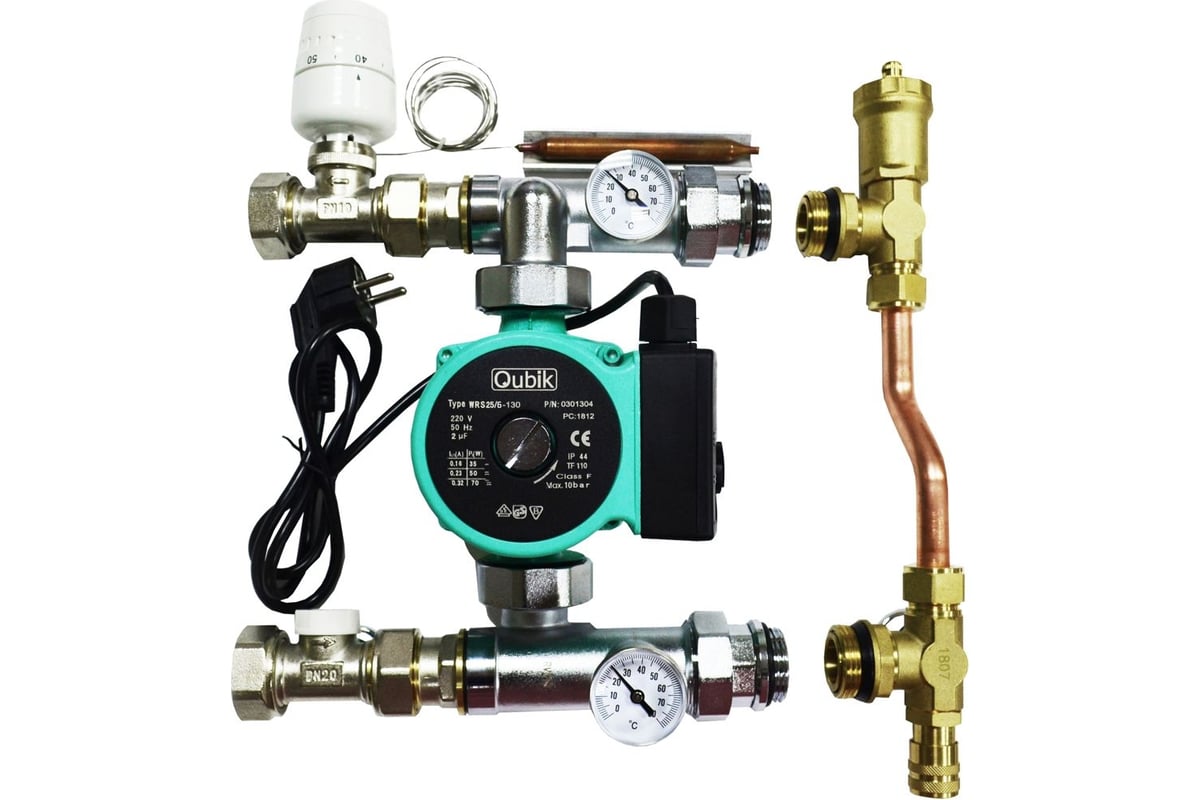

Назначение: применяется в системах отопления водяной теплый пол, выполняет функцию приготовления теплоносителя заданной температуры происходящего за счет подмеса теплоносителя из «обратки».
- Мощность: до 12,5 кВт (до 180 м2), для комплект № 1, 3, 5.
- Межосевое расстояние: под коллекторный блок 210 мм, под насос 130 мм.
- Метод изготовления: горячая штамповка.
- Материал основных частей: латунь марки HPb 58-3 (медь от 58%, свинец до 3%).
- Внешнее покрытие: никель.
- Материал прокладок: синтетический каучук EPDM.
- Материал основных частей головки: ABS пластик, медь.
- Материал наполнителя сильфона головки: парафин.
- Рабочая температура: от -20°C до +90°C, недопустимо замораживание системы.
- Рабочее давление: 8 Bar.
- Рабочая среда: вода, этилен/пропиленгликоль.
- Термометр: от 0 до +120°C (с возможностью калибровки).
- Присоединение к узлу: G 1" внутренняя резьба (накидная гайка + прокладка).
- Присоединение к коллектору: G 1" наружная резьба (разъемное соединение).
- Присоединение насоса: G 1 1/2" внутренняя резьба (накидная гайка + прокладки).
- Присоединение термометра и дополнительное отверстие (с заглушкой в комплекте): G 1/2" внутренняя резьба.
- Присоединение к термостатическому клапану (ручек, головок и приводов): М30х1,5.
- Время полного открытия/закрытия клапана термоголовкой: до 40 минут.
- Диапазон настраиваемой температуры теплоносителя термоголовкой: от +20 до +60°C. На термоголовку нанесена шкала в виде конкретной температуры (не условные единицы).
- Длина трубки выносного датчика термоголовки: 2 м.
- Диаметр и длина выносного датчика термоголовки: 11х120 мм.
- Термоплатформа для выносного датчика термоголовки: длина 115 мм, ширина 22 мм.
- Характеристики насоса: согласно паспорту насоса.
- Присоединение перепускного клапана: G 1" наружная резьба.
- Настройки перепускного клапана: перепад давления от 0,2 Bar. Фиксированная.
- Пропускная способность термостатического клапана: KVs 1,24 м3/час, S-2K 0,58 м3/час.
- Пропускная способность балансировочного клапана: KVs 2,35 м3/час.
- Гарантийный срок: 1 год.
- Срок службы: 15 лет.
- Продукция сертифицирована в России. Регулярный контроль качества.
Технические характеристики
Прочие
-
Max рабочее давление, бар8
-
Min рабочая температура, °С-20
-
Мах рабочая температура, °С90
-
Диаметр трубы, дюйм1
-
Мах тепловая мощность, кВт12.5
-
ТермостатДа
-
Циркуляционный насосДа
