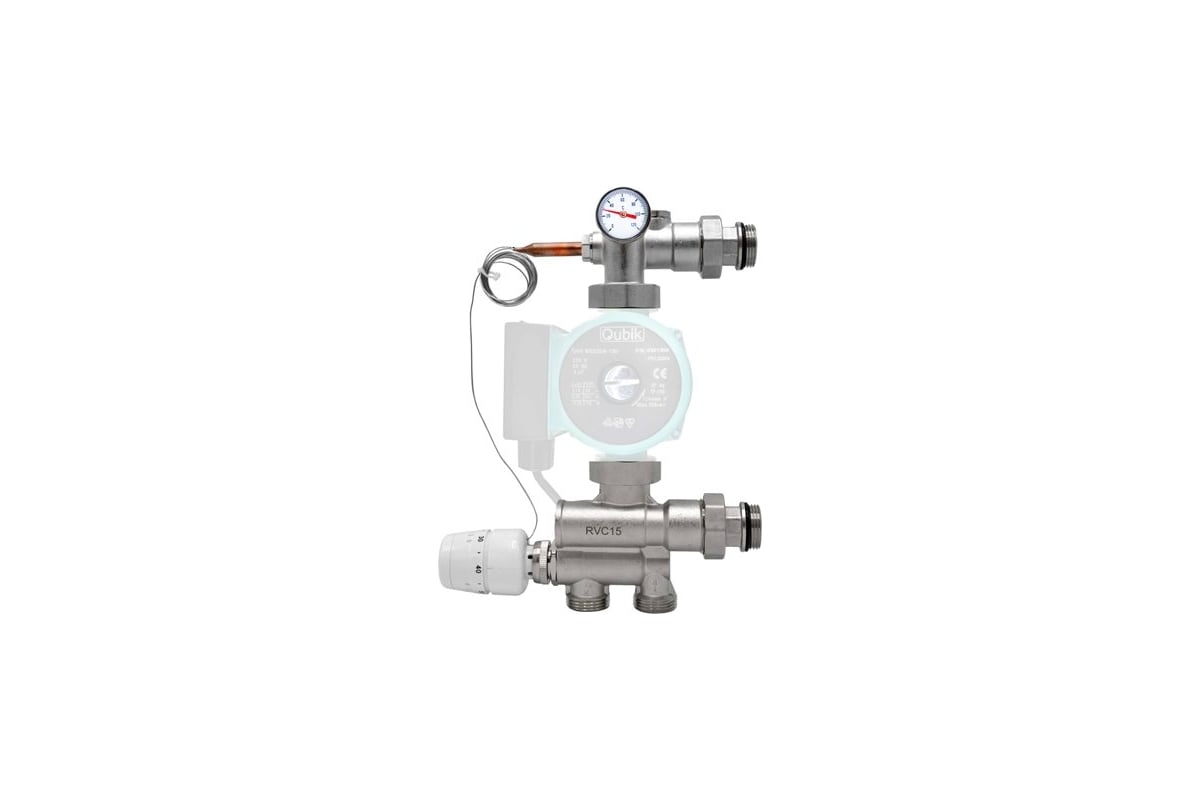

Насосно-смесительный узел для теплого пола Rvc ТП COMPACT (без насоса) 11706

Назначение: применяется в системах отопления водяной теплый пол. Выполняет функцию приготовления теплоносителя заданной температуры за счет подмеса теплоносителя из «обратки», а также его циркуляцию в петлях водяного теплого пола.

• Мощность системы отопления, артикул 11706, 13356, 13358: до 12,5 кВт (площадь до 180 м²).
• Межосевое расстояние: под коллекторный блок 210 мм, под насос 130 мм.
• Метод изготовления: горячая штамповка.
• Материал основных частей: латунь марки HPb 58-3 (медь от 58%, свинец до 3%).
• Внешнее покрытие: никель.
• Материал прокладок: синтетический каучук EPDM.
• Материал основных частей головки: ABS пластик, медь.
• Материал наполнителя сильфона головки: парафин.
• Рабочая температура: от -20°C до +90°C, недопустимо замораживание системы.
• Рабочее давление: 8 Bar.
• Рабочая среда: вода, этилен/пропиленгликоль.
• Термометр: от 0 до +120°C (с возможностью калибровки).
• Присоединение к узлу: G 1" наружная резьба (с буртиком под накидную гайку).
• Присоединение к коллектору: G 1" наружная резьба (быстроразъемное соединение).
• Присоединение насоса: G 1 1/2" внутренняя резьба (накидная гайка + прокладки).
• Дополнительное отверстие (с заглушкой в комплекте): G 1/2" внутренняя резьба. Удобно применять для воздухоотводчика (в комплекте не предусмотрен).
• Присоединение к термостатическому клапану (ручек, головок и приводов): М30х1,5.
• Время полного открытия/закрытия клапана термоголовкой: до 40 минут.
• Диапазон настраиваемой температуры теплоносителя термоголовкой: от +20 до +60°C.
• Длина трубки выносного датчика термоголовки: 2 м.
• Диаметр и длина выносного датчика термоголовки: 11х125 мм.
• Гильза для выносного датчика термоголовки: Ф14х125 мм, G 1/2" наружная резьба.
• Пропускная способность узла, в зависимости от настройки встроенного байпаса: KVs от 3 м³/час (положение 0) до 4,8 м³/час (положение 5).
• Тепловая мощность рассчитана при ΔT=7°C, ΔP=0,25 бар (на коллекторе и петлях пола).
