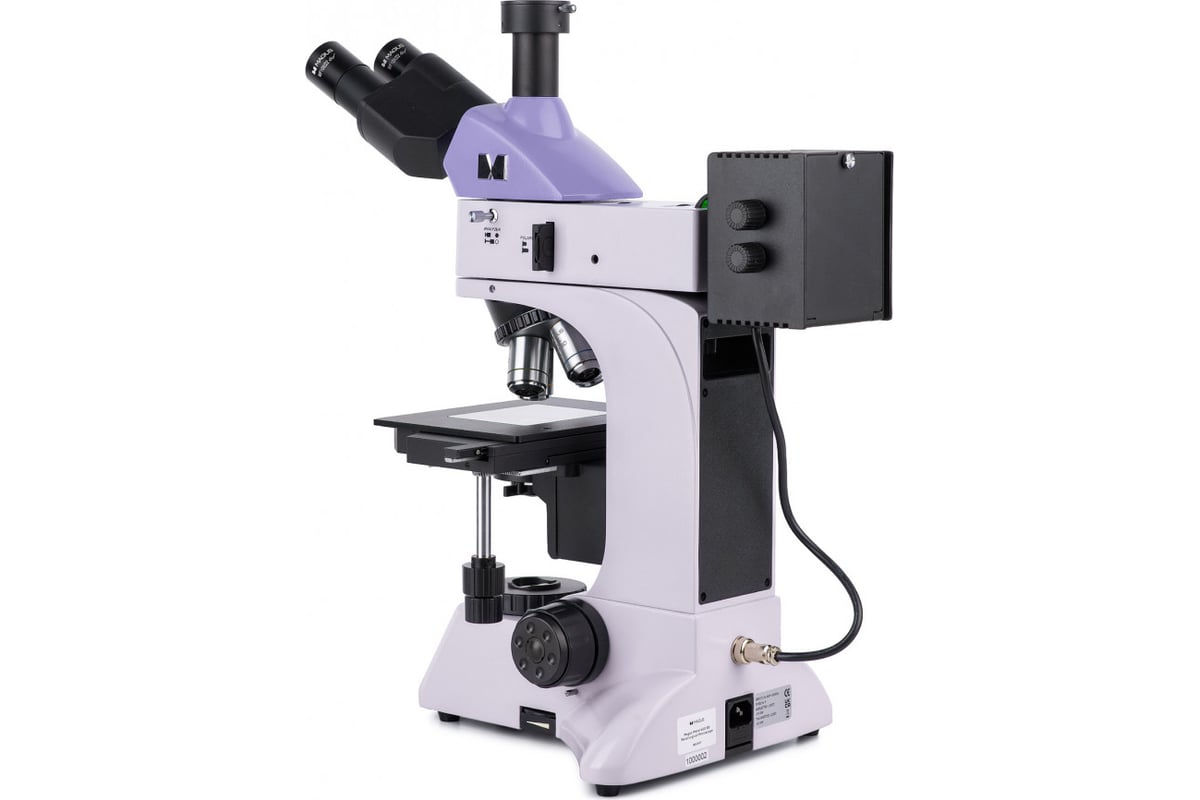

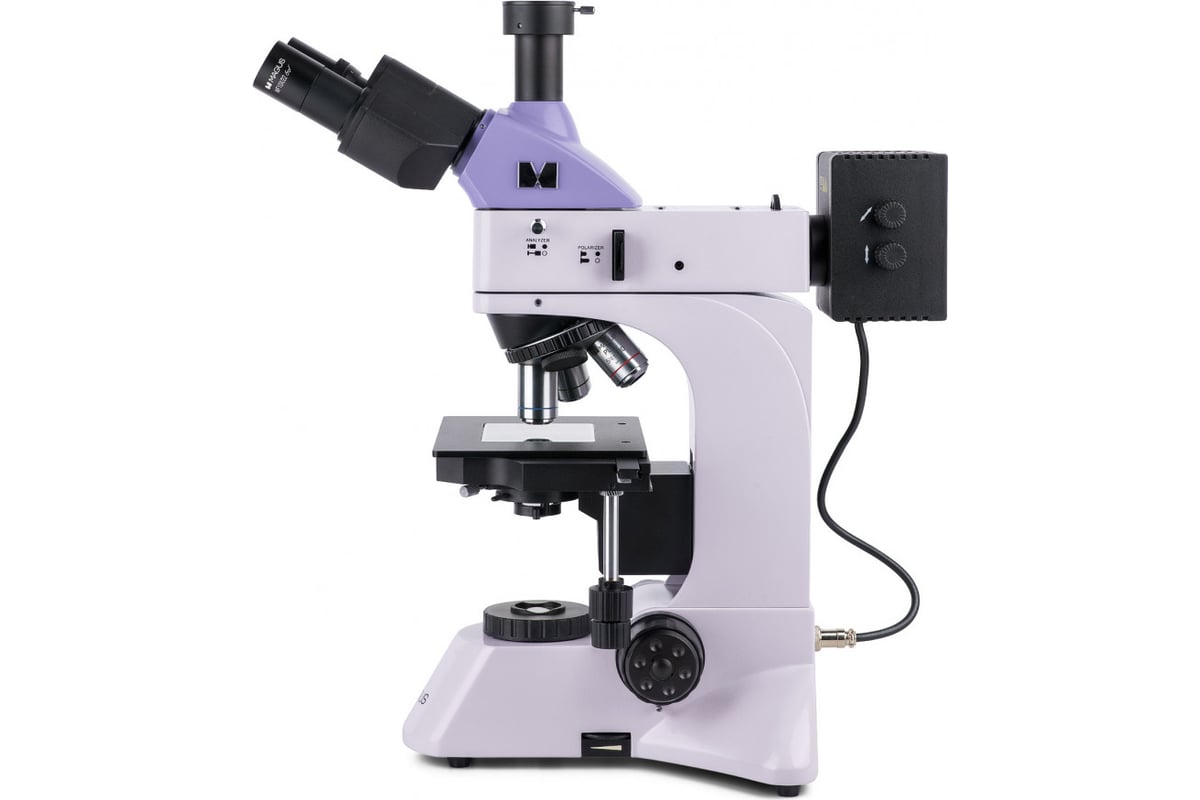

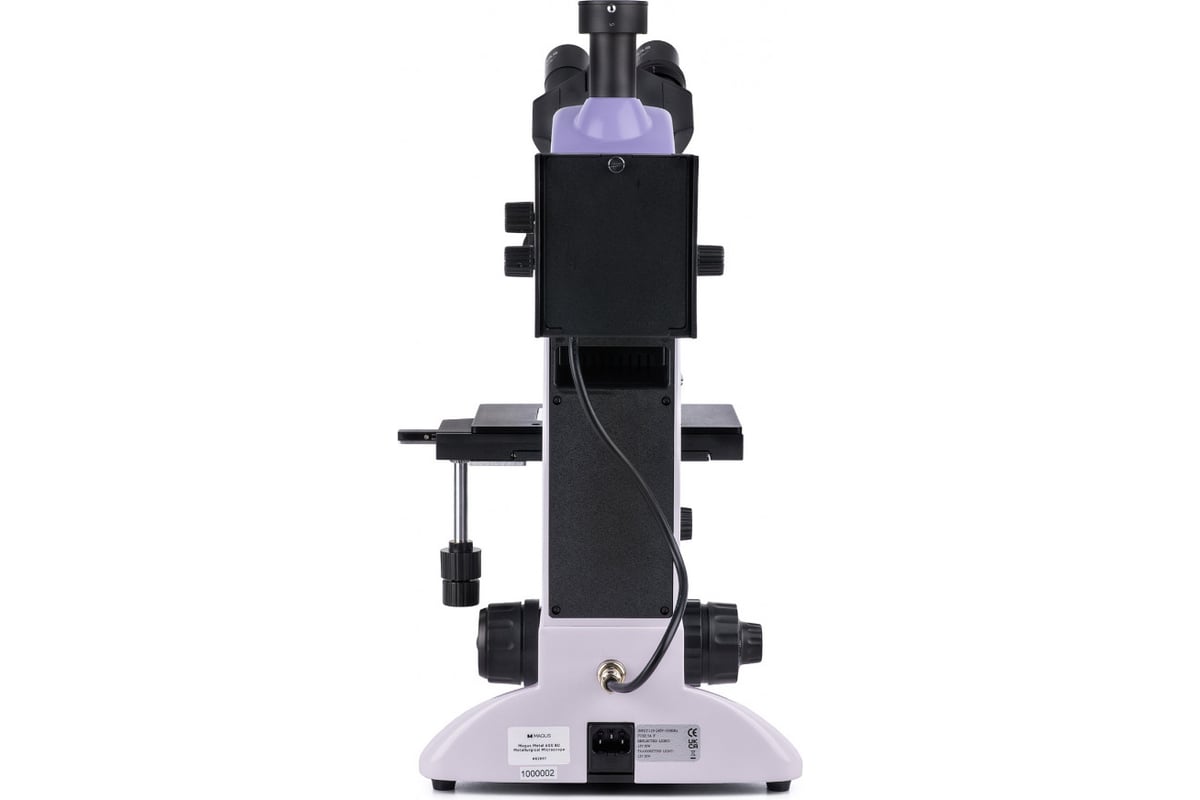

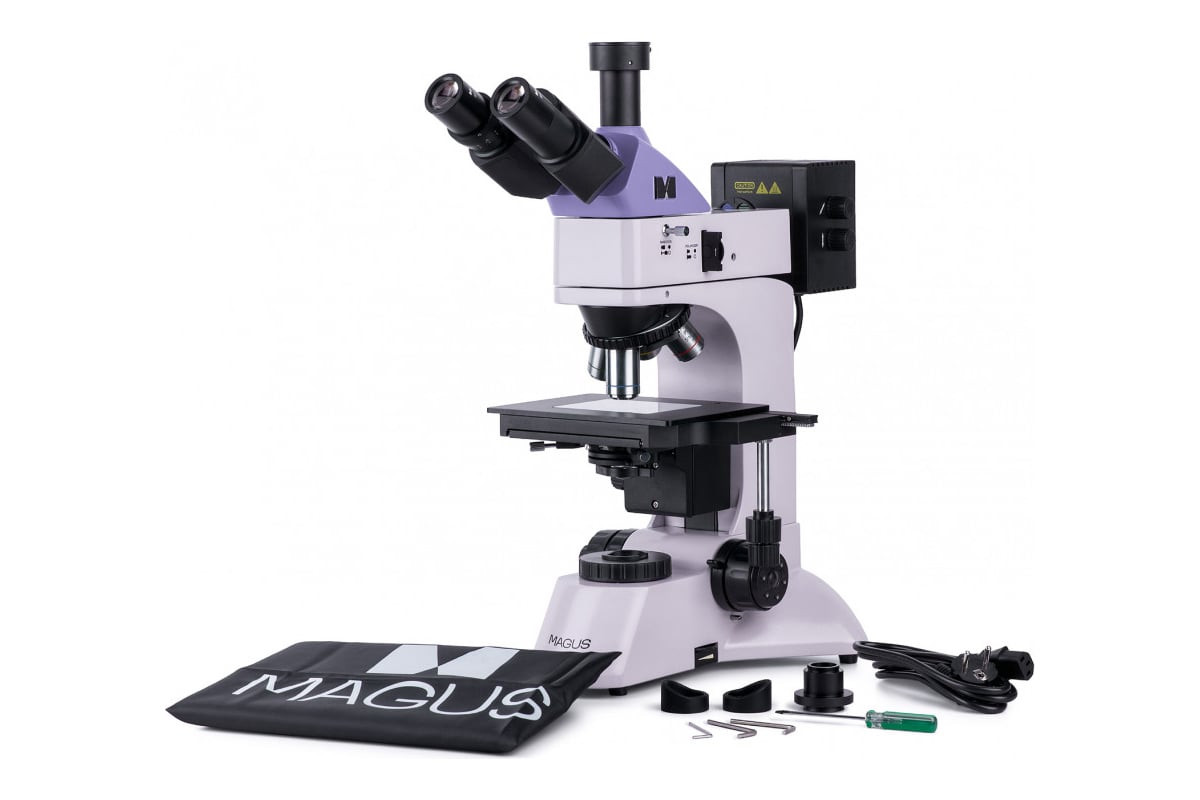

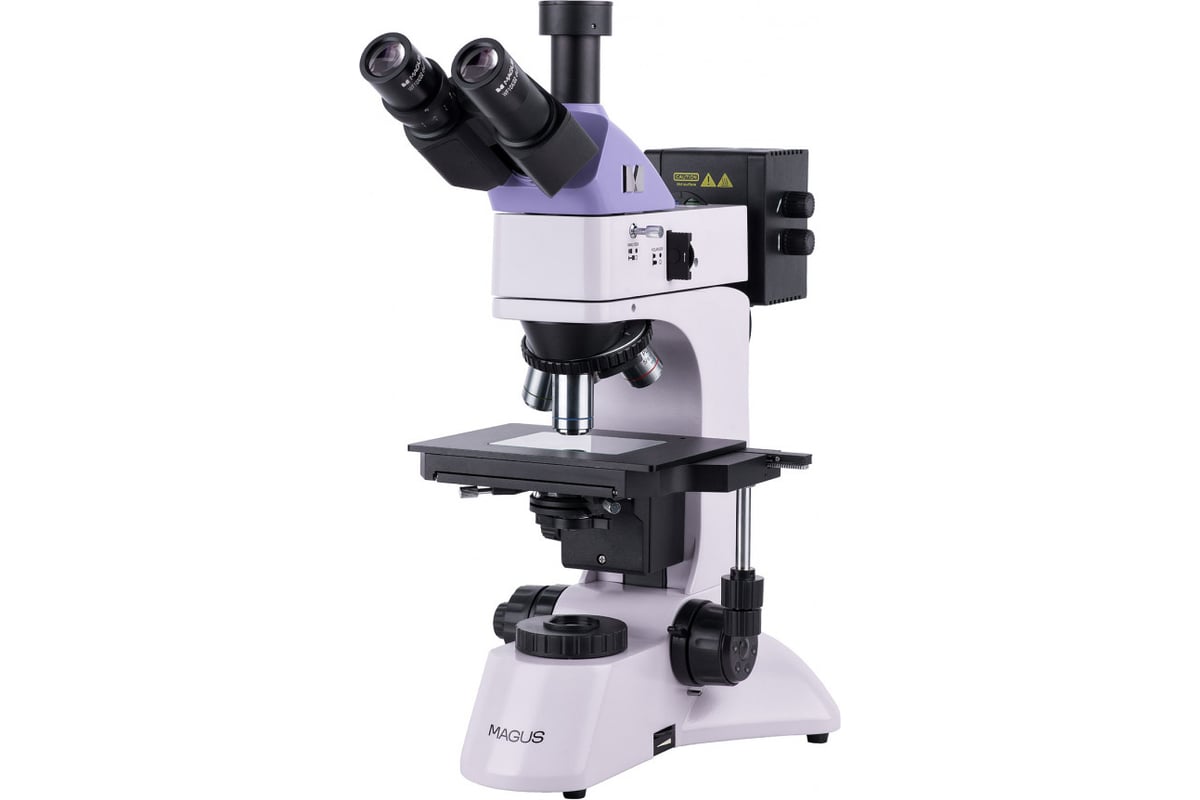

Magus Metal 600 BD – это металлографический микроскоп для работы в отраженном свете с использованием методов светлого и темного поля и простой поляризации. Используется для изучения металлов, сплавов и полупроводниковых материалов на плоскопараллельных шлифах с полированной исследуемой поверхностью. Оснащен осветителем проходящего света для изучения полупрозрачных образцов: пленок и объектов на фильтрах. Микроскоп предназначен для оснащения лабораторий контроля качества, промышленных производств, кафедр высших учебных заведений.
.Оптическая схема

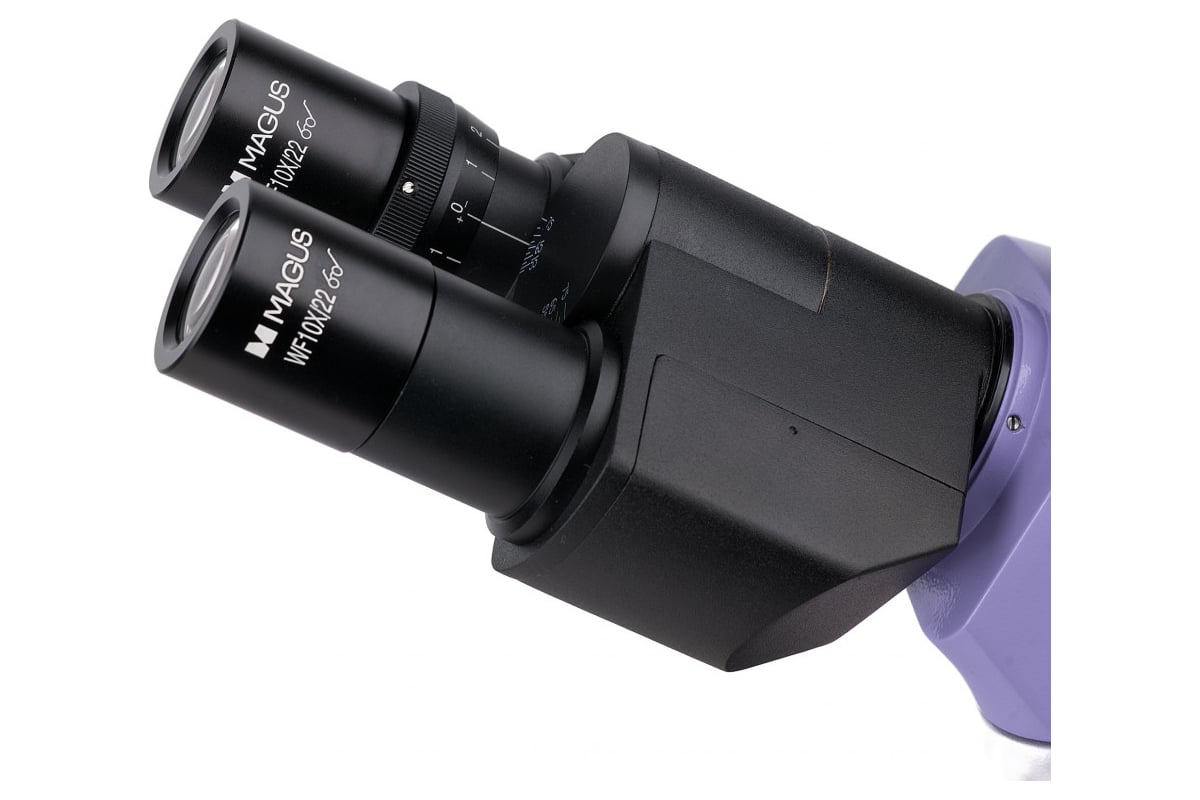

.Тринокулярная насадка имеет отдельный канал визуализации для установки цифровой камеры (приобретается отдельно). При помощи делителя светового потока 100% света направляется или на камеру, или в окулярные тубусы. Диоптрийная подвижка находится на левом тубусе.

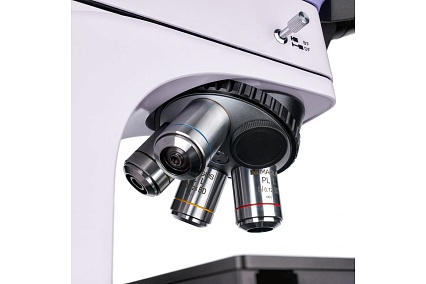

.В револьверном устройстве 5 гнезд для установки объективов. Особенность этого микроскопа – объективы с увеличенным рабочим расстоянием с маркировкой BD, т. е. предназначенные для наблюдений в светлом и темном поле. В комплект включено 4 объектива, поэтому в револьвере одно место свободно для установки дополнительного объектива. Револьвер повернут «от наблюдателя» и введенный в ход лучей объектив хорошо виден пользователю. Оптика дает увеличение в диапазоне от 50 до 400 крат.
.Система освещения

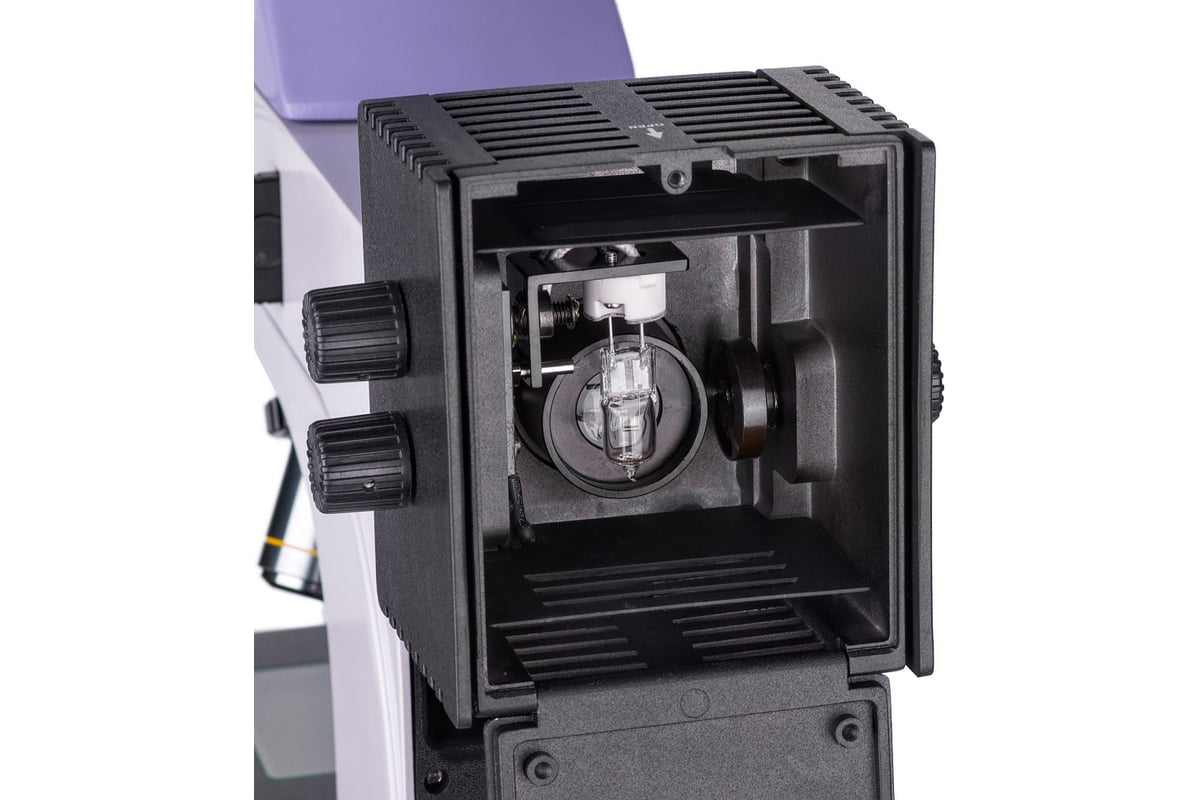

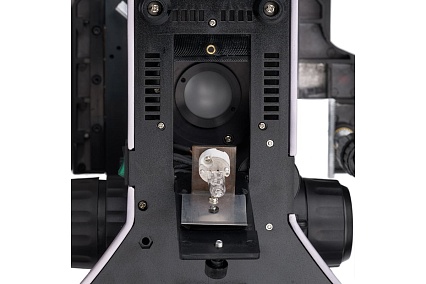

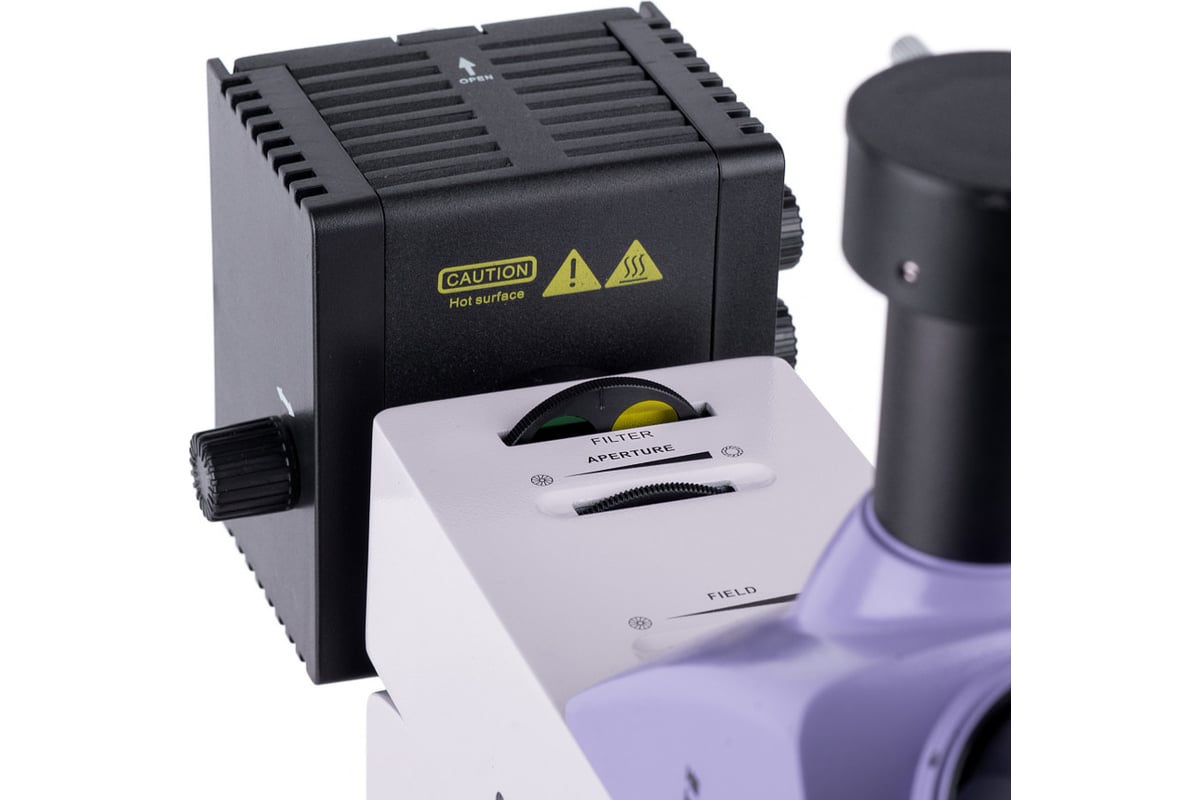

.Источники отраженного и проходящего света – это галогенные лампы, которые излучают теплый и приятный для глаз свет, комфортный при длительных наблюдениях. Лампа проходящего света имеет мощность 30 Вт, лампа отраженного света – 50 Вт. Мощность осветителя отраженного света увеличена специально для комфортной работы в темном поле.

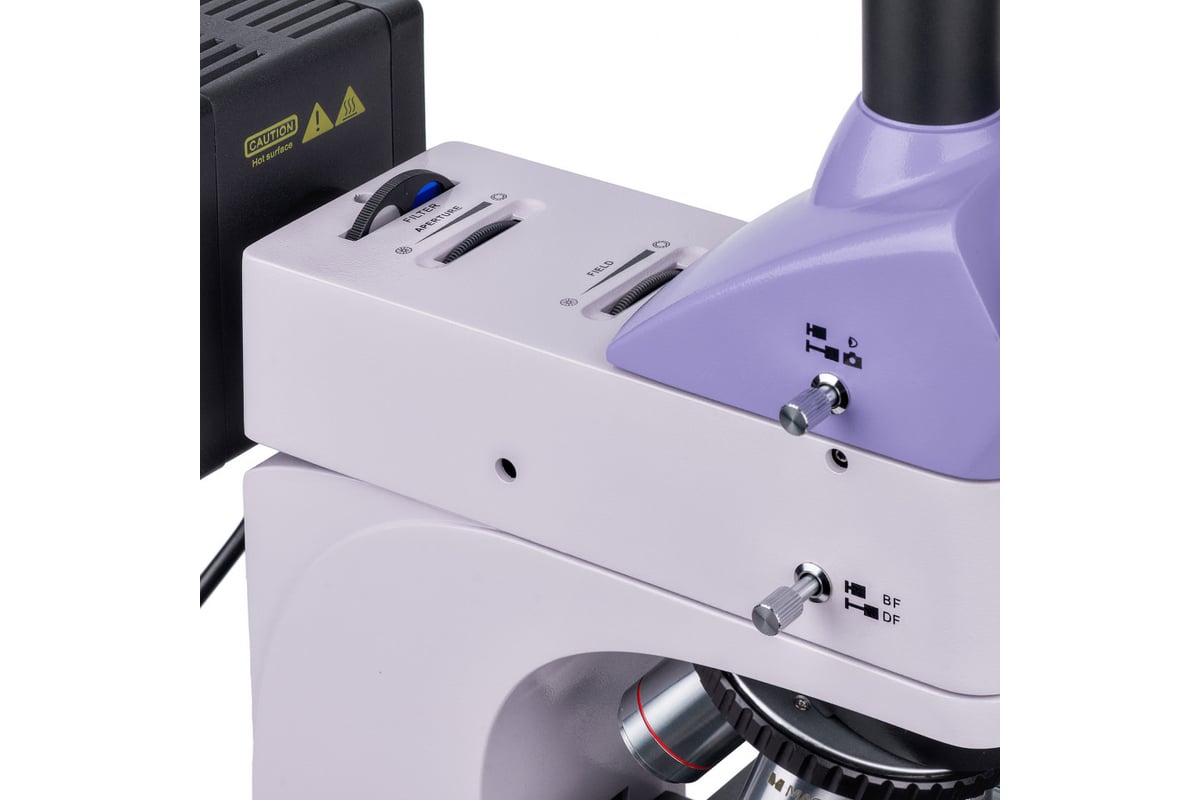

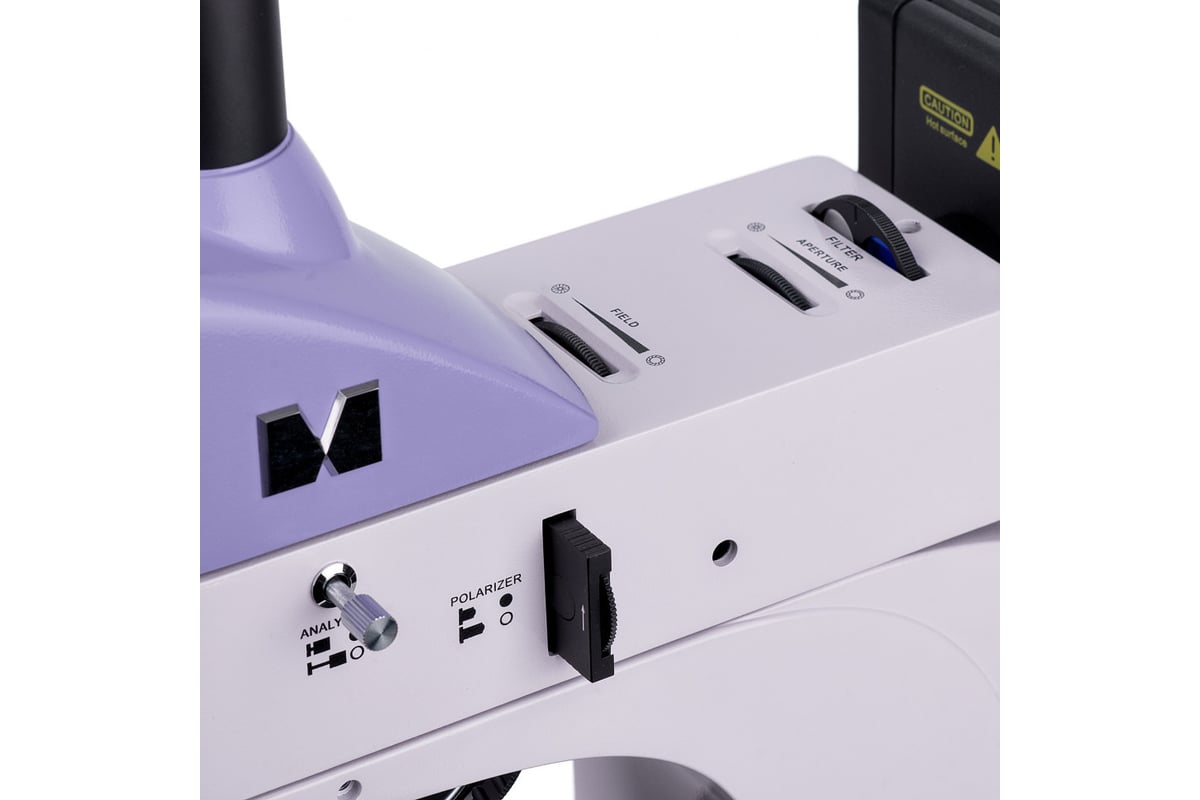

.Осветительная система отраженного света также включает светофильтры, устройство для работы в темном поле, встроенный анализатор и съемный поляризатор, полевую и апертурную диафрагмы. Диафрагмы и источник света центрируются, что позволяет гибко настраивать освещение по методу Кёлера в отраженном свете.

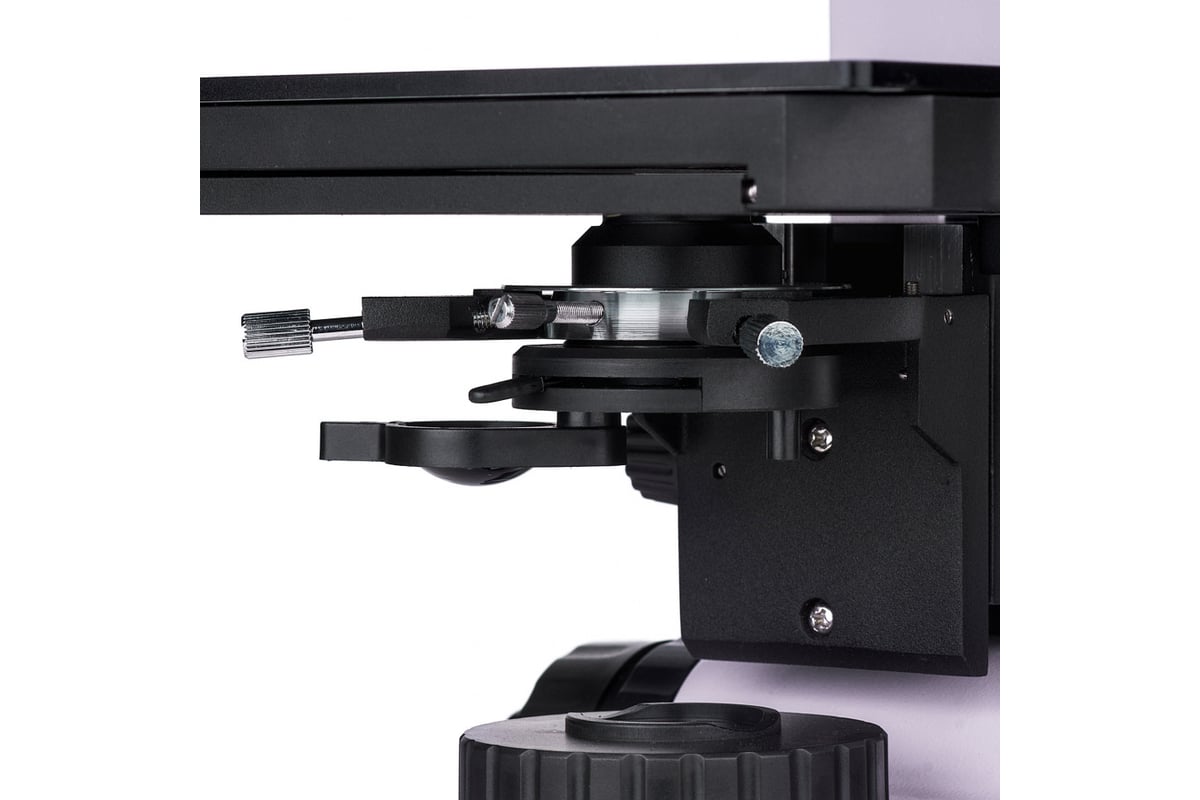

.В осветительной системе проходящего света установлен конденсор Аббе с апертурной диафрагмой и откидной линзой, используемой с объективами малого увеличения, а также полевая диафрагма – все это дает возможность использовать метод Кёлера в проходящем свете.
.Механика

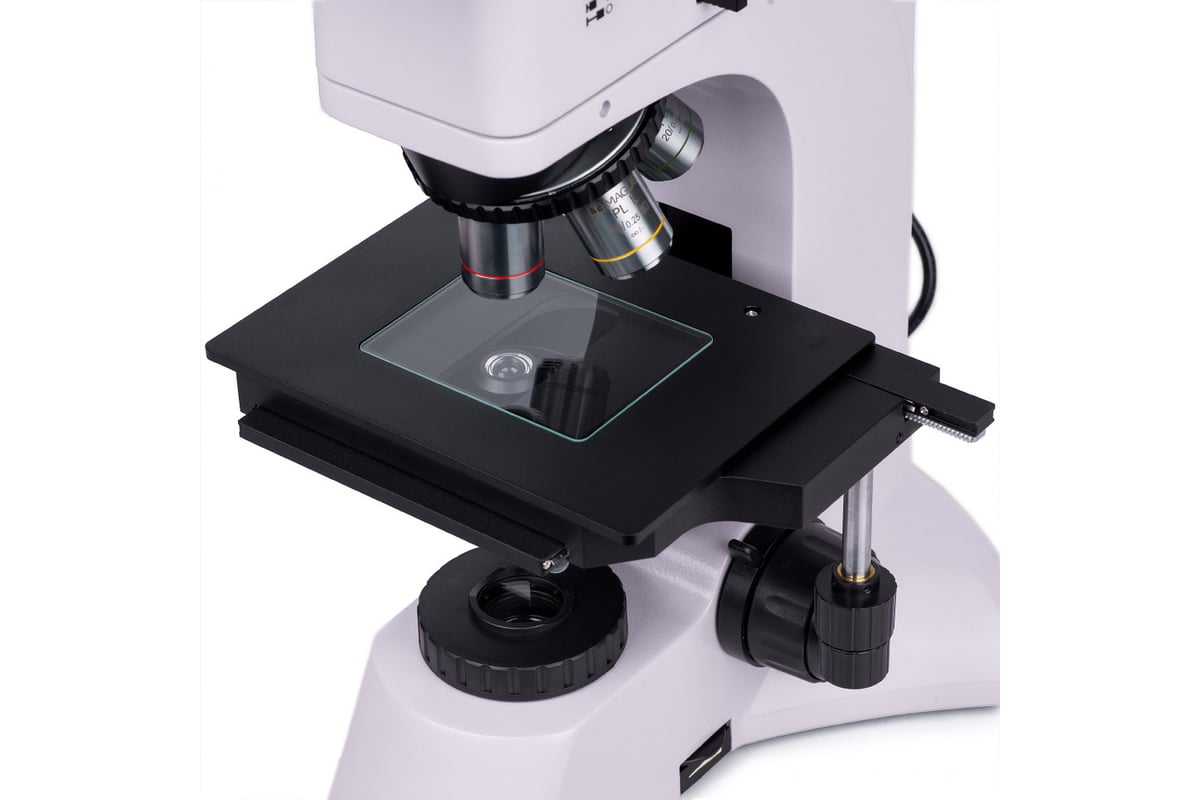

.На предметном столике можно закреплять объекты высотой не более 20 мм. Столик передвигается в двух взаимно перпендикулярных плоскостях и дополнен прозрачной вставкой для работы с полупрозрачными образцами. Образец перемещается вместе со столиком.

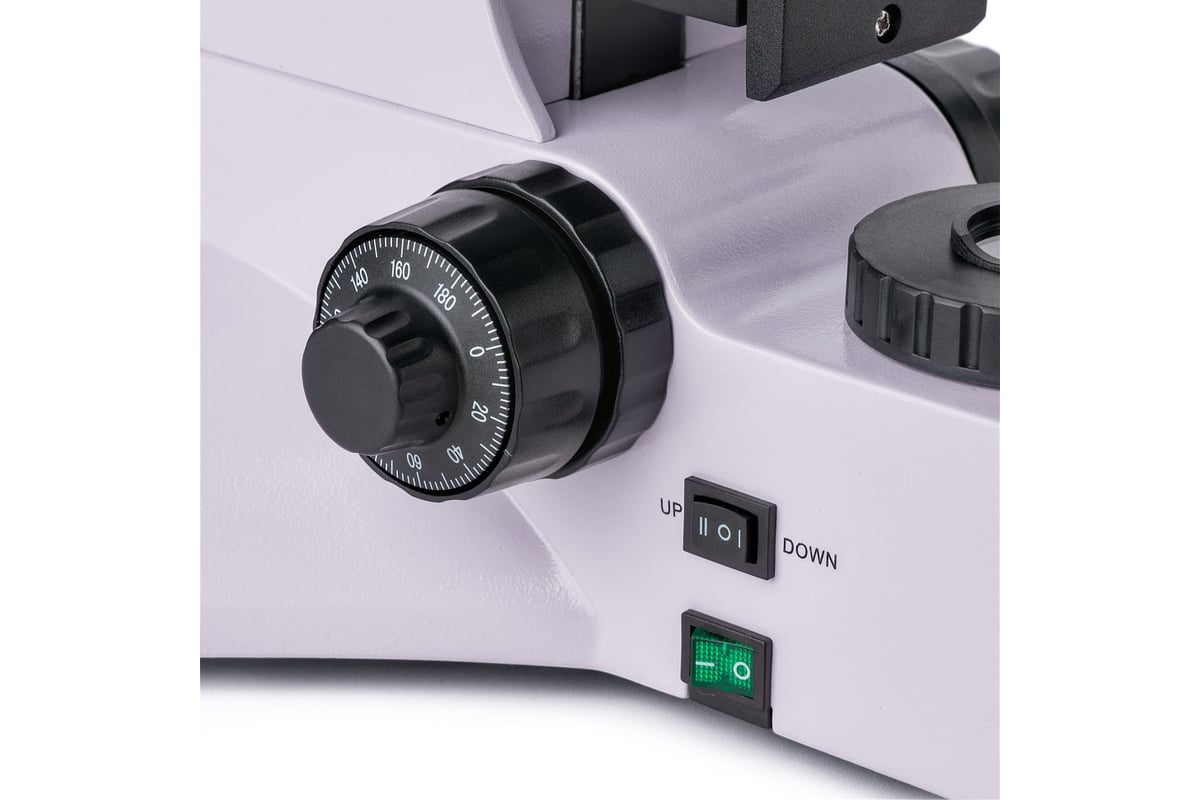

.Рукоятки фокусировки расположены коаксиально по обеим сторонам корпуса. Грубая фокусировка с блокиратором и настройкой жесткости хода дополнена тонкой фокусировкой для более точной наводки на резкость. Так как рукоятки находятся у основания микроскопа, наблюдатель может свободно положить руки на стол, а не держать их на весу в напряжении.
.Аксессуары
.Расширить возможности микроскопа Magus Metal 600 BD можно при помощи дополнительных аксессуаров. В линейку входят: окуляры, объективы для светлого и темного поля с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды.
Технические характеристики
-
Max увеличение, крат400
-
Min увеличение, крат50
-
Возможность диоптрийной коррекции, D+/-5
-
Диаметр окулярной трубки, мм30
-
Окуляр10, 22
-
Тип фокусировкигрубая, тонкая
-
Подсветкагалогенная
-
USB-портнет
-
WIFI-модульнет
-
Возможность записи видеонет
-
Револьверная головкана 5 объектив
-
Регулировка яркостиесть
-
УпаковкаКоробка
-
Назначениелабораторный (медицинский)
-
Внесен в госреестрНет
-
ПоверкаНет
-
Типоптический (световой)
-
Диапазон перемещения предметного столика75/50 мм
-
Карманныйнет
-
Метод исследованиятемное поле
-
Набор для опытов в комплектенет
-
Тип насадкитринокулярная
-
Количество и напряжение элементов питаниянет
-
Элементы питаниясеть
-
Материал корпусаметалл
-
Материал покрытиялакокрасочное
-
Форма предметного столикаквадратный
