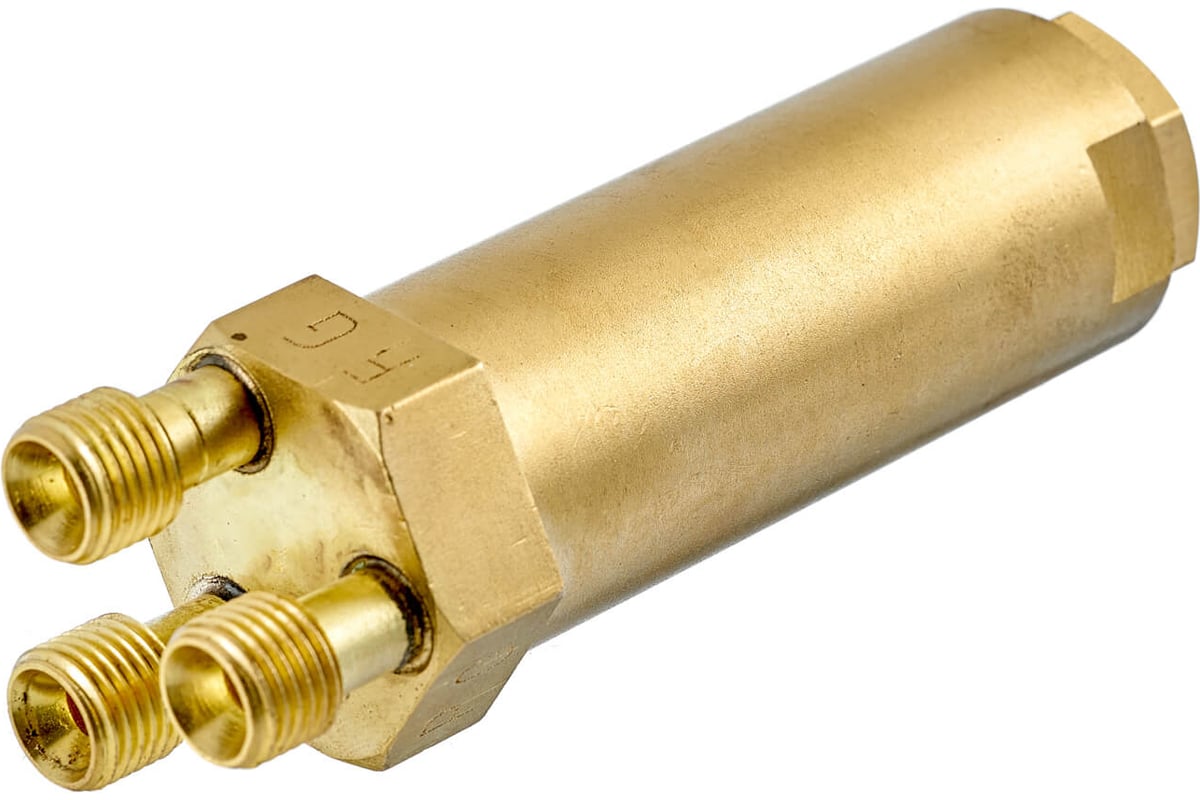

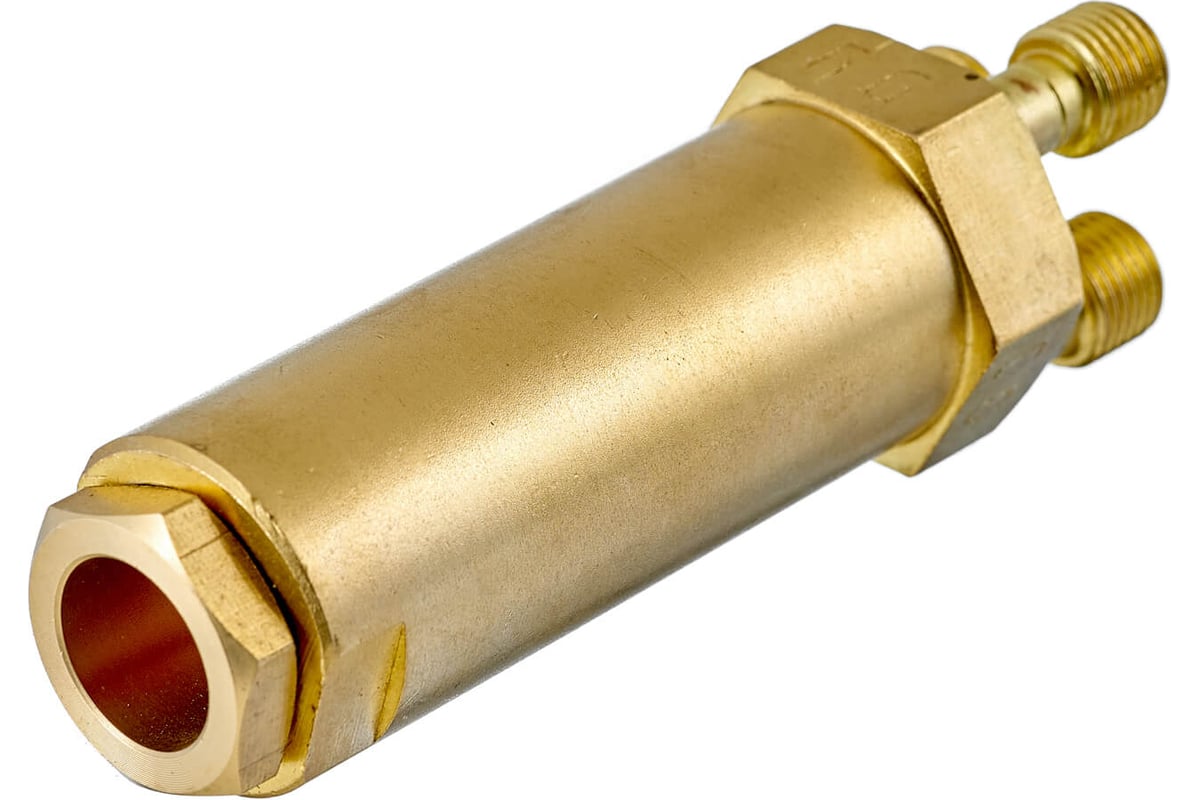

Машинный резак является универсальным 3-х трубным резаком с возможностью применения газосмесительных мундштуков внутрисоплового смешения газов. Могут быть использованы мундштуки для ацетилена и пропана. Резак подходит для машин термической резки с электрическим приводом для прямолинейного реза листового проката низкоуглеродистых сталей – CG-30 с одним резаком и CG-100 с двумя резаками.
.Резак изготовлен из латуни. Регулировка рабочего положения «вверх-вниз» осуществляется за счет суппорта, к которому прикреплен резак. В конструкции резака предусмотрены присоединительные штуцеры для крепления газоподводящих рукавов диаметром 6 мм, с развальцованными наконечниками и накидными гайками.
.Установочные и присоединительные размеры:
Технические характеристики
Размеры
-
Длина, мм110
-
Соединительная резьбаМ16х1.5 LH
Особенности
-
Рабочее горючеепропан/ацетилен
-
Смешение газавнутрисопловое
