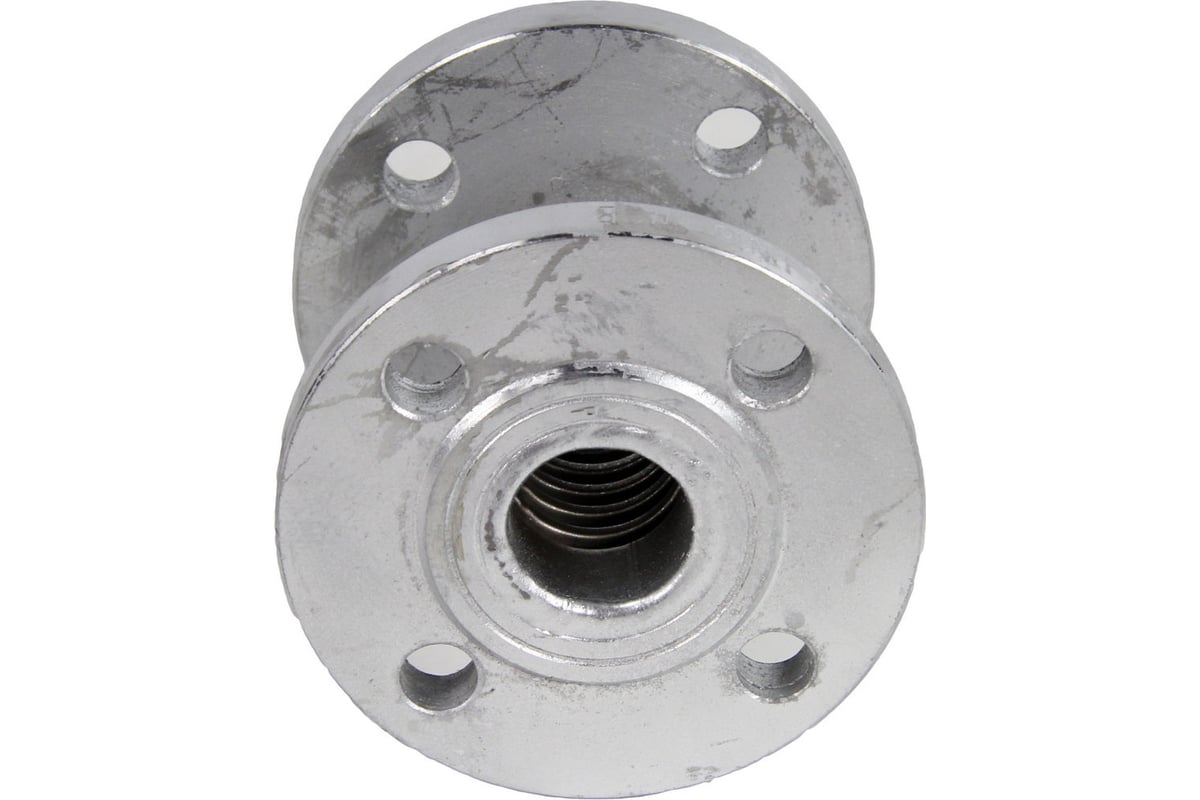

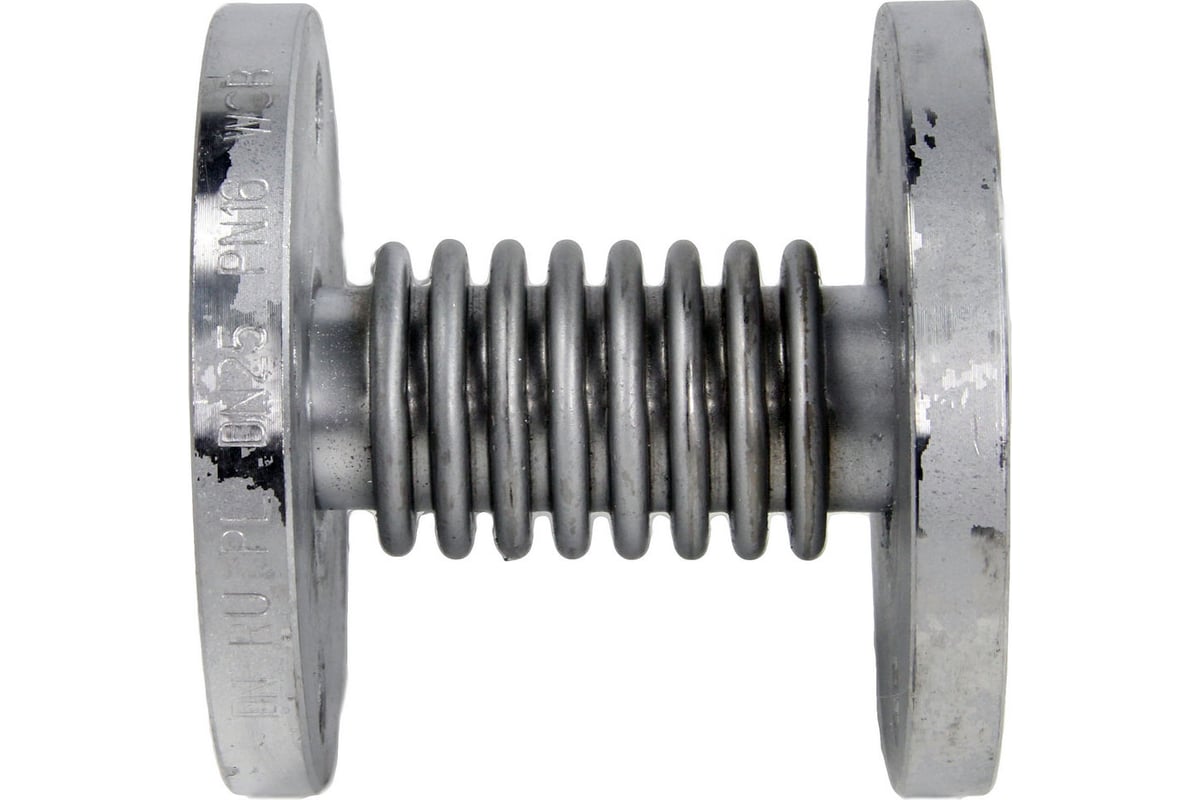

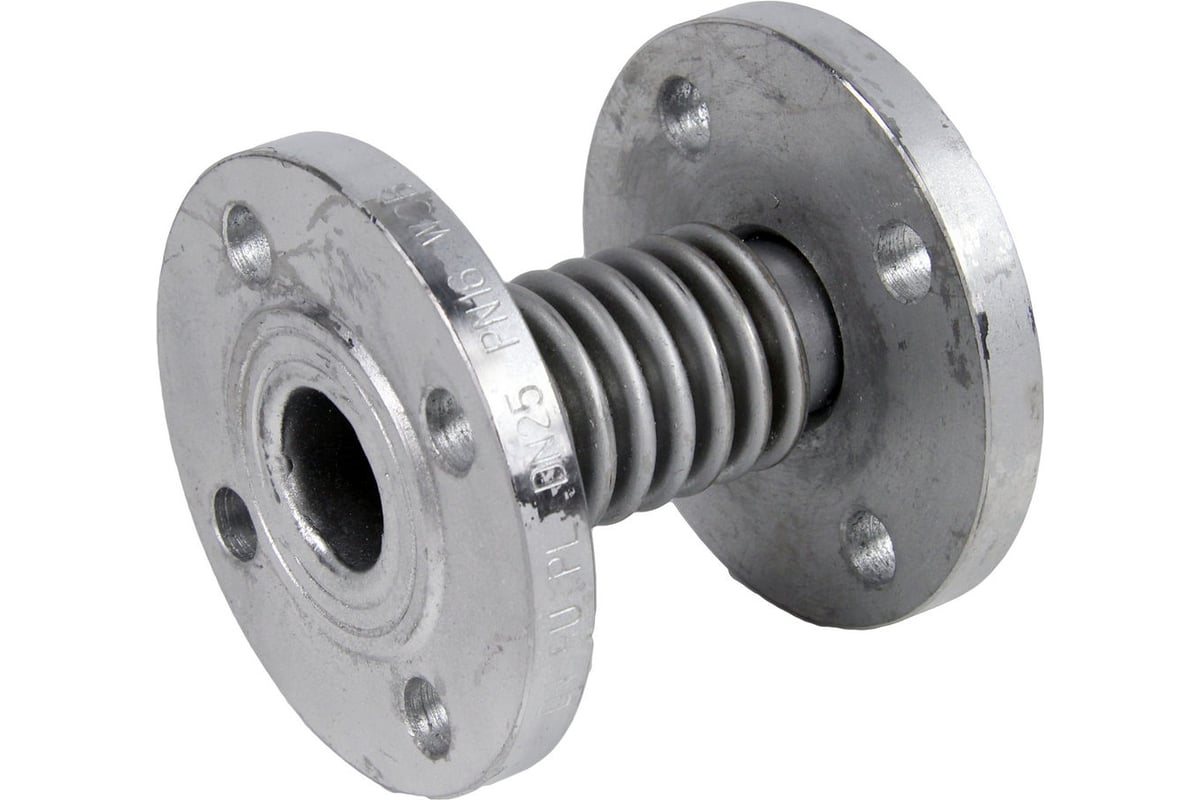

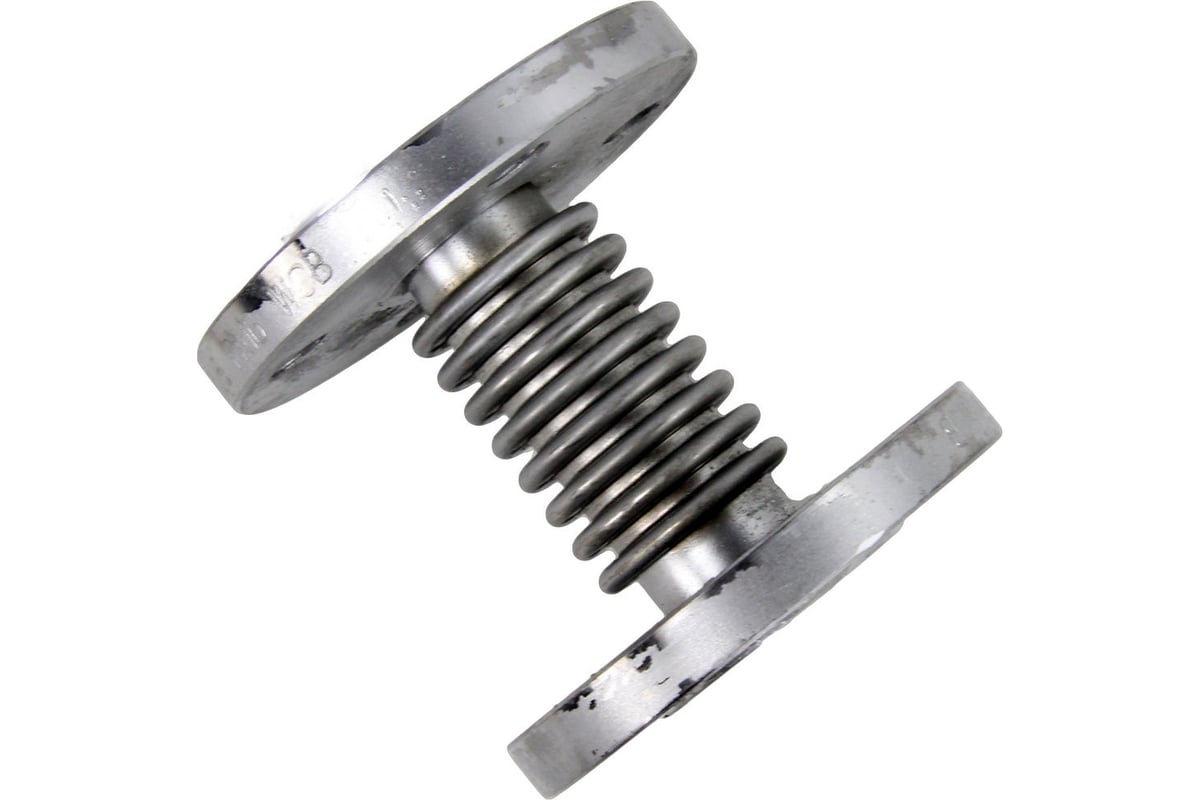

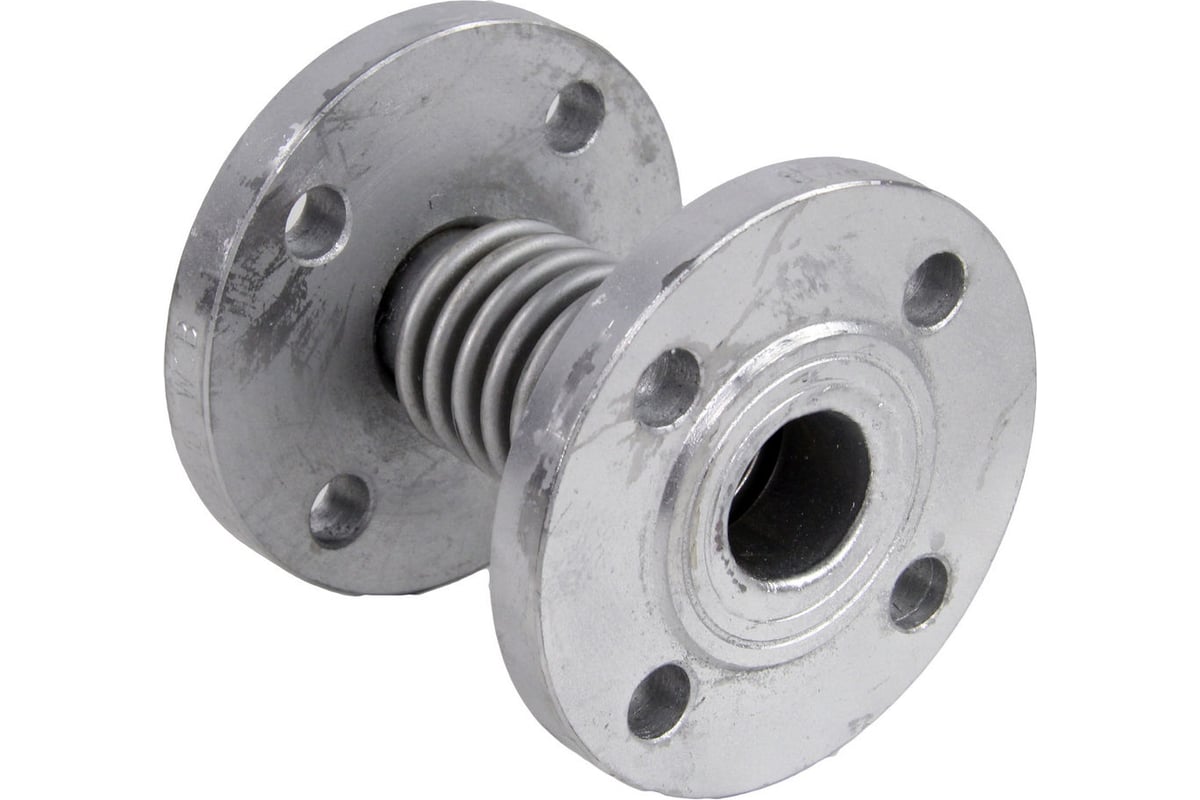

Компенсатор сильфонный осевой DN.ru Ру16 фланцевый, сильфон - SS316, осевой ход 30 мм, предназначен для уменьшения вибрации и шума, возникающих в трубопроводах вследствие работы насосов или другого оборудования. Также компенсирует температурные смещения трубопроводов и облегчает монтаж в случае небольшой несоосности соединяемых элементов системы.
.Сильфон, представляющей собой гофрированную упругую ассиметричную оболочку, выполненную из металлического сплава. компенсирует сдвиги за счет своей гибкости. Под действием поперечных, продольных сил, изгибающих моментов и углов поворота конструкция детали имеет возможность растягиваться и сжиматься, изгибаться и менять свою форму в поперечном направлении.
.На участке трубопровода между двух неподвижных опор разрешается монтировать только один компенсатор. Расстояние от компенсатора до неподвижной опоры не должно быть больше длины, равной четырем номинальным диаметрам трубопровода.
.ВНИМАНИЕ: Категорически запрещено, чтобы компенсатор работал на скручивание и провисание от веса трубопровода или запорной арматуры.
.Ознакомиться с полными характеристиками, габаритами и требованиям к эксплуатации можно в техническом паспорте товара.
.Товар может отличаться от представленного на фото, при выборе ориентируйтесь на технические характеристики
Технические характеристики
-
Max давление, бар16
-
Температура рабочей среды, °Сдо 550
-
Мах температура воды, град550
-
Тип резьбынет
-
Диаметр подключения, дюйм4
-
Количество и диаметр болтовых отверстий8х18
-
Строительная длина, мм120
-
Допустимое осевое растяжение, мм15
-
Допустимое осевое сжатие, мм15
-
Тип присоединенияФланцевый
-
Материалнержавеющая сталь 316
-
Вид компенсаторасильфонный
-
Наличие защитного кожуханет
