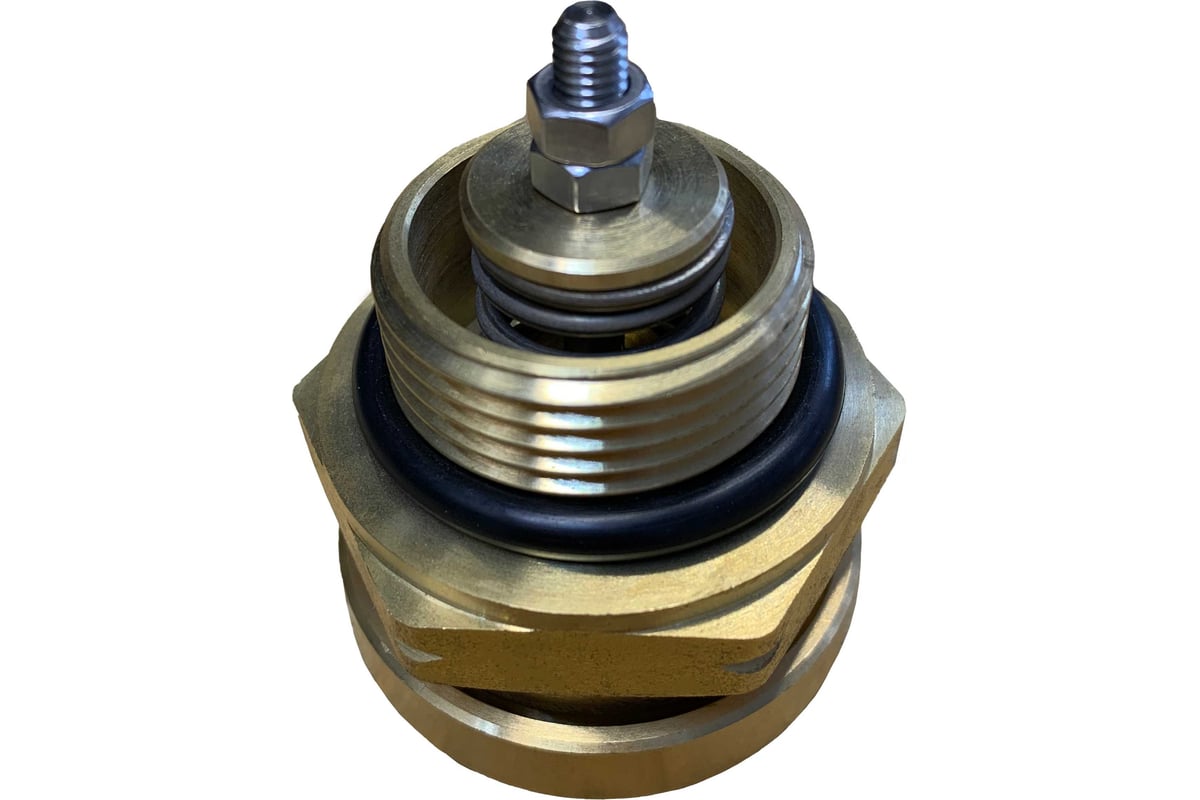

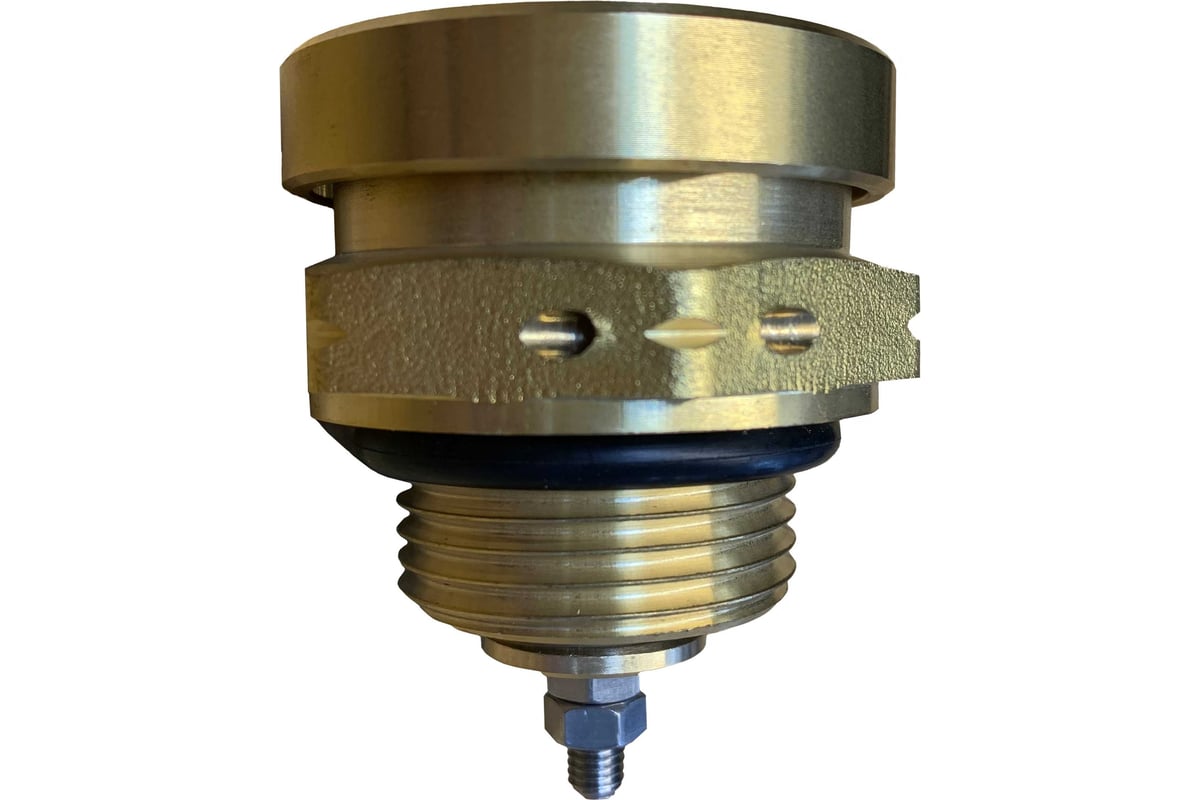

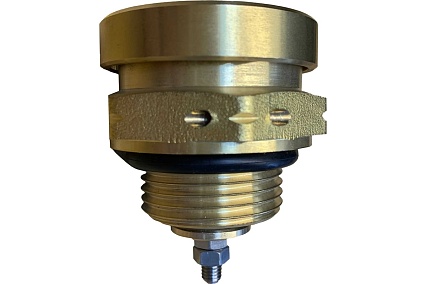

Клапан предохранительный для ТМГ ATF КПМ-G2-30

Предохранительный клапан используется в качестве предохранительного элемента в распределительных трансформаторах.

Принцип действия: при повышении давления в трубопроводе, емкости, баке трансформатора выше заданного предела клапан перемещается вверх вместе с прокладкой, тем самым высвобождая избыточное давление. При падении давления до допустимых значений пружина возвращает клапан в исходное положение, при этом герметичность клапана сохраняется. Установка может быть как внутренней, так и наружной.

Принцип действия

Пружины клапана прижимают клапан к корпусу. Корпус установлен на бак.

Давление, создаваемое маслом трансформатора, воздействует на клапан в другую сторону, противодействуя пружинам. Когда сила воздействия масла на клапан превышает силу пружин — клапан открывается. При уменьшении силы воздействия масла — клапан закрывается.
