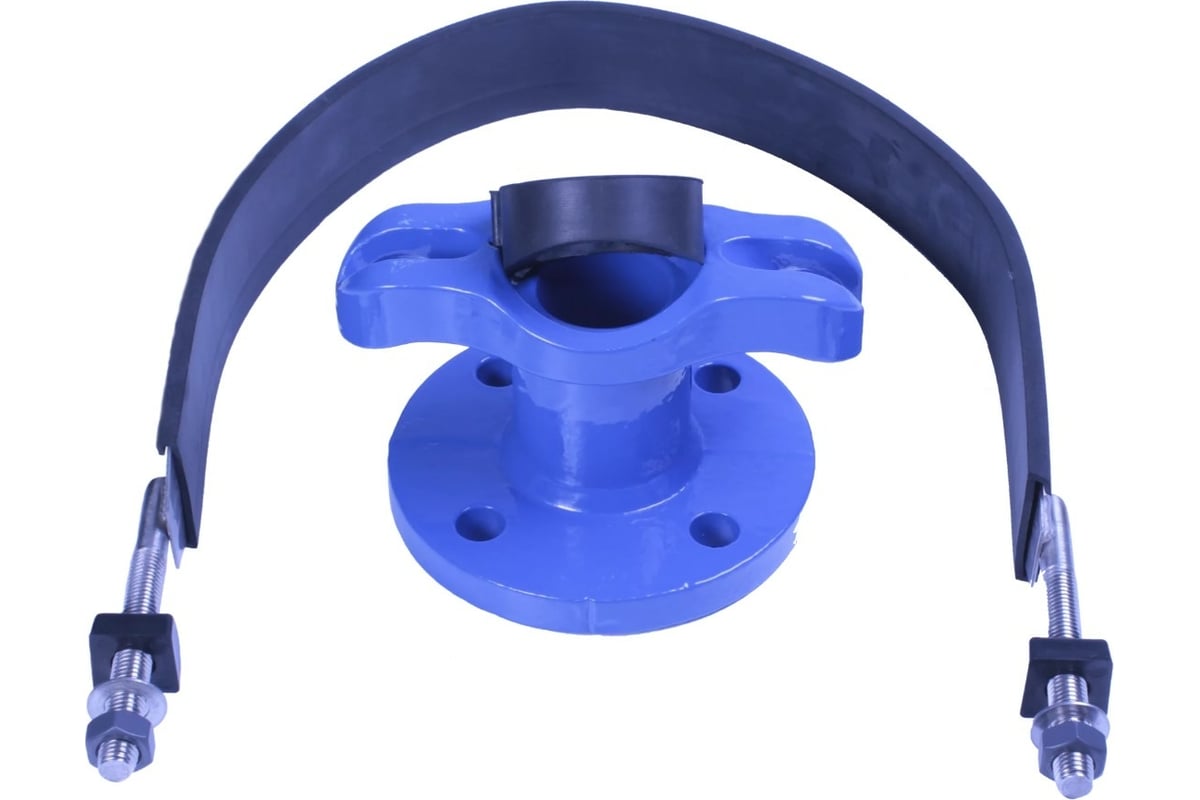

Отвод для врезки фланцевый FS (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) - предназначены для быстрого создания ответвления от магистрального трубопровода для монтажа трубопроводной арматуры с фланцевым или резьбовым соединением. Врезку возможно выполнить без отключения давления рабочей среды.
Отвод для врезки фланцевый FS – состоит из седла, уплотнения, фиксирующего хомута, резиновой обкладки, опорных втулок и гаек.
Широко применяются в местах, где сварочные работы затруднены или время выполнения монтажных работ ограничено. Использование седелок позволяет оперативно подключить участок к центральному трубопроводу.
Корпус седелки изготовлен из надежного чугуна и покрыт антикоррозийной эпоксидный краской ярко-синего цвета. Сфера применения: промышленное и городское строительство, системы ЖКХ, водопровод и канализация. Среда применения – вода. Температура применения - до 120оС.
.Конструкция фланцевых и муфтовых хомутовых отводов (седелок) состоит из следующих элементов:
1. Корпус седла - чугун GGG50
2. Гайка - гальванизир. St3s/Zn5
3. Подушка - РЕ
4. Уплотнение - EPDM
5. Шпилька - SS304
6. Бандаж - SS304 + EPDM
Внимание! Фото может отличаться, смотреть характеристики.
Технические характеристики
-
Обжимной диапазон, мм216-225
-
Условный диаметр, ммDN200
-
Материал уплотненияEPDM
-
Материал корпусачугун
-
Материал покрытияэпоксидная краска
-
Max рабочее давление, бар10
-
Антикоррозионное покрытиеесть
-
Допускаемые соединениясталь, чугун, НПВХ, керамики
-
Назначение врезкиответвление водопровода, создание отдельной ветки
