Отводы хомутовые фланцевые предназначены для быстрого создания ответвления от магистрального трубопровода для монтажа трубопроводной арматуры с фланцевым или резьбовым соединением. Врезку возможно выполнить без отключения давления рабочей среды.

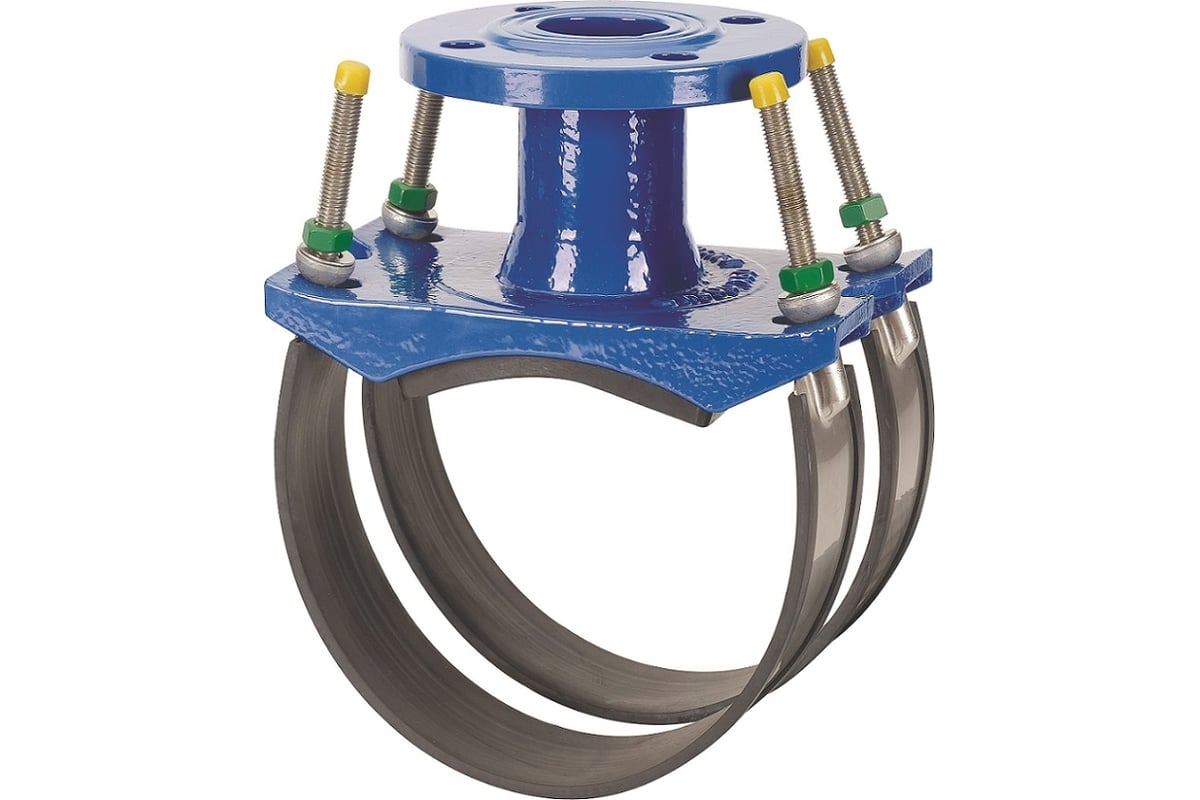

.Отвод хомутовый (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) состоит из седла, уплотнения, фиксирующего хомута, резиновой обкладки, опорных втулок и гаек Седло покрыто эпоксидно-порошковой эмалью толщиной 250 мкр. Отвод на магистральную трубу с фланцем DN 50 имеет один фиксирующий хомут, с фланцами DN 80 и DN100 - два хомута. На концах нержавеющего хомута приварены шпильки для его натяжения вокруг трубы путем протягивания гаек.
.Отводы хомутовые не являются фитингами, несущими конечную нагрузку. Отводы хомутовые (хомутовый отвод фланцевый, седёлка фланцевая, хомут врезной фланцевый, седло врезное фланцевое) не могут воспринимать неуравновешенную нагрузку от массы конца ответвительной трубы. Трубы должны быть жестко зафиксирована на опорах. Монтаж производится в пространственном положении удобном для врезки.
Технические характеристики
-
Обжимной диапазон, мм206-233
-
Условный диаметр, ммDN200
-
Материал уплотненияEPDM
-
Материал корпусачугун
-
Материал покрытияэпоксидная краска
-
Max рабочее давление, бар16
-
Антикоррозионное покрытиеесть
-
Допускаемые соединениясталь, чугун, НПВХ, керамики
-
Назначение врезкиответвление водопровода, создание отдельной ветки
