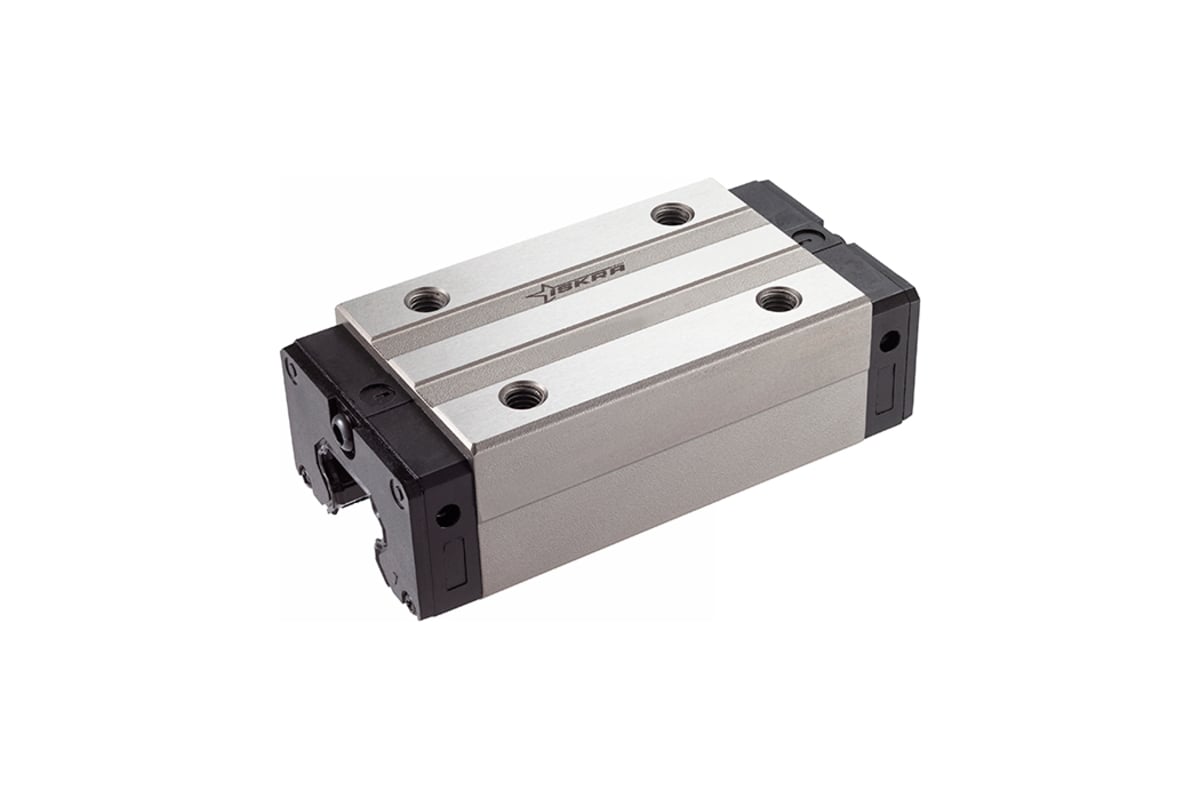

Динамическая грузоподъемность данной каретки – 21,18 кН, статическая – 35,9 кН
.Длина составляет 92,2 мм
.Размер крепежных отверстий – M5x6

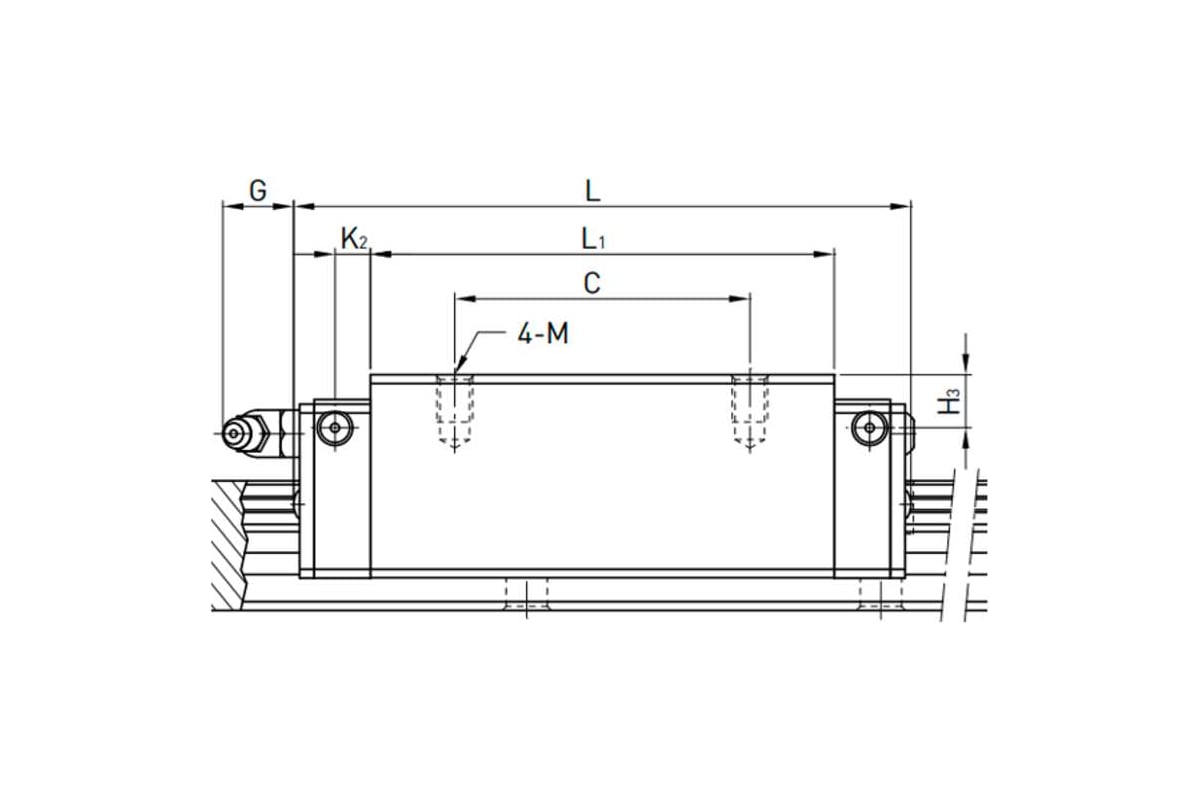

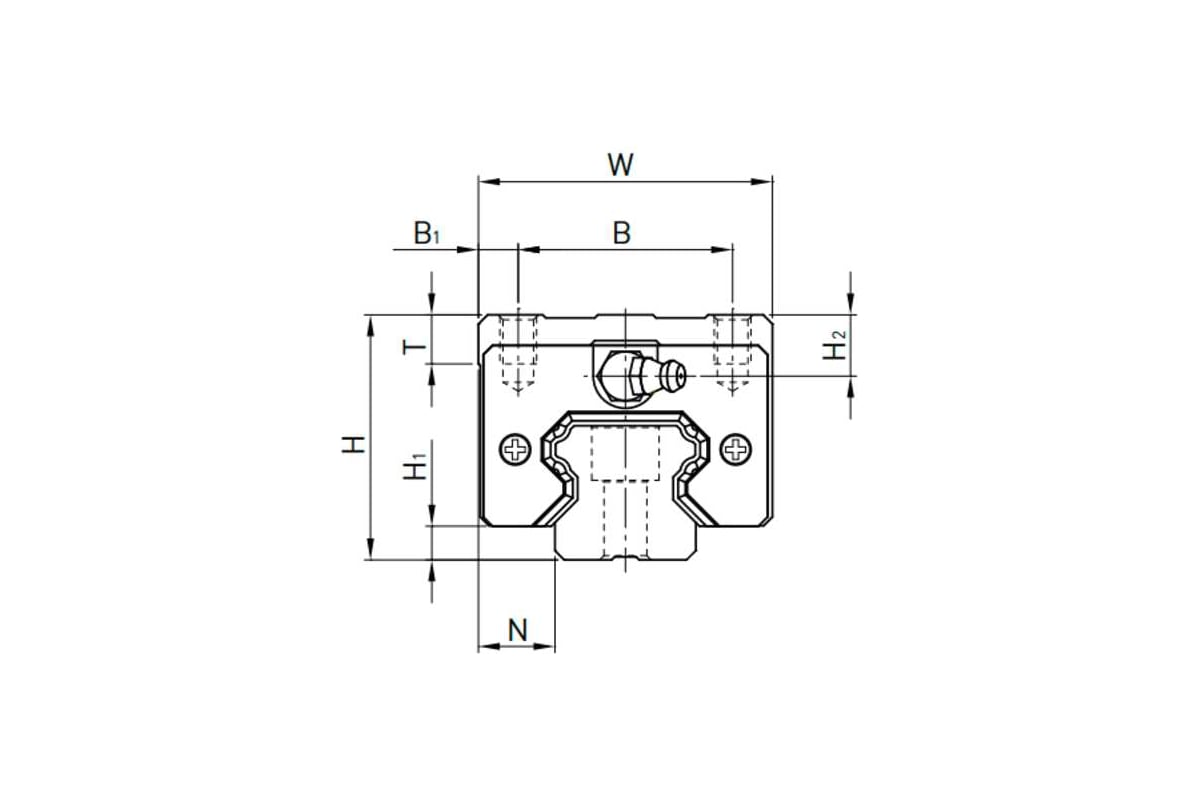

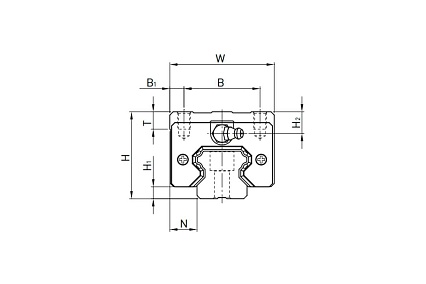

.Ширина B, мм 32
.Высота H1, мм 4,6
.Длина L1, мм 65,2
.Высота H2, мм 6
.Высота H3, мм 7
.Ширина C, мм 50
.Высота T, мм 8
.Резьба Mxl M5x6
.Ширина N, мм 12
.Ширина W, мм 44
.Высота H, мм 30
.Ширина G, мм 12
.Длина L, мм 92,2
.Ширина B1, мм 6
.Динамическая нагрузка C, kН 21,18
.Вес, кг 0,39
.Статическая нагрузка C0, kH 35,9
Технические характеристики
Нагрузка
-
Динамическая нагрузка, Н21180
-
Статическая нагрузка, Н35900
Размеры
-
Длина хода, мм92.2
-
Параметры винта ШВП, ммнет
Особенности
-
Материалсталь
-
Элемент системы линейного перемещениякаретка
Прочие
-
Вес нетто, кг0.39
-
Габариты без упаковки, мм92,2x44x25,4
