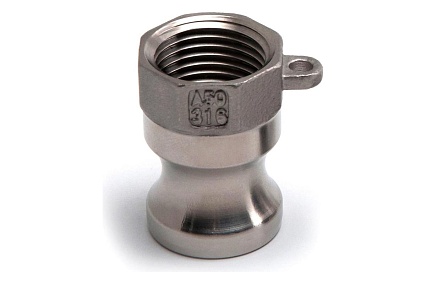

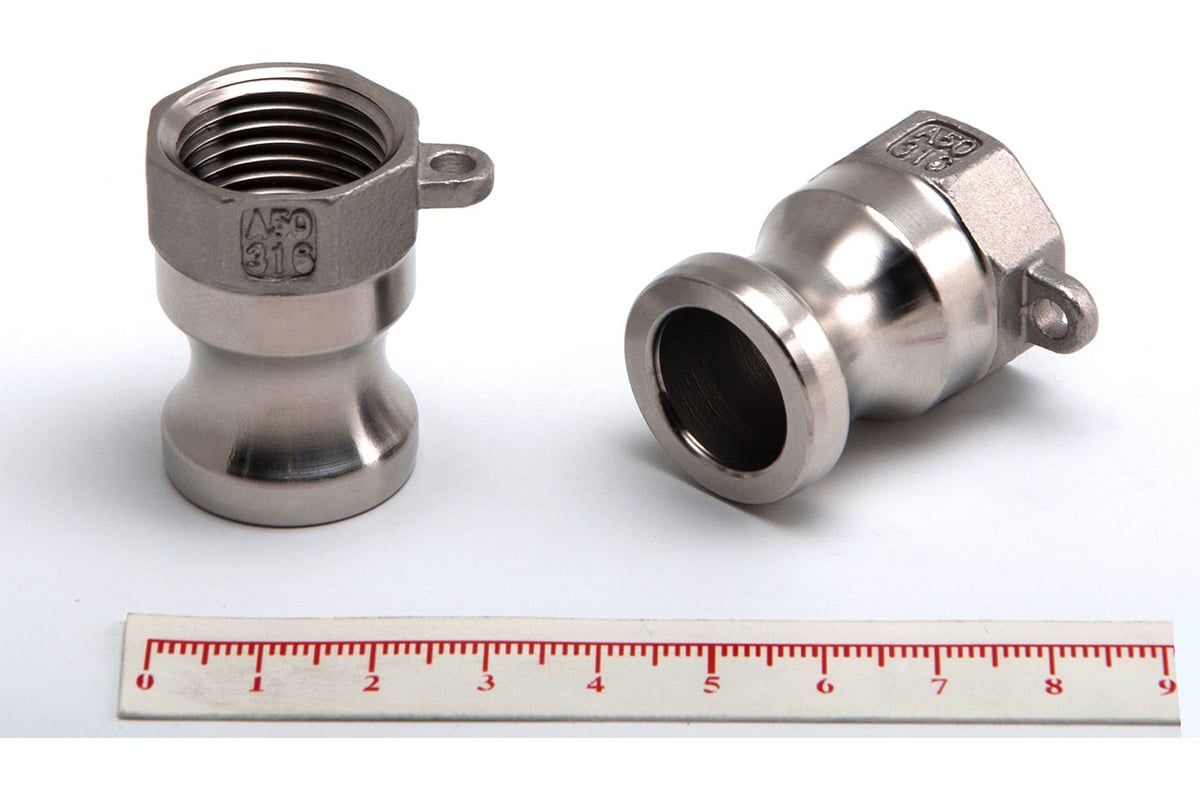

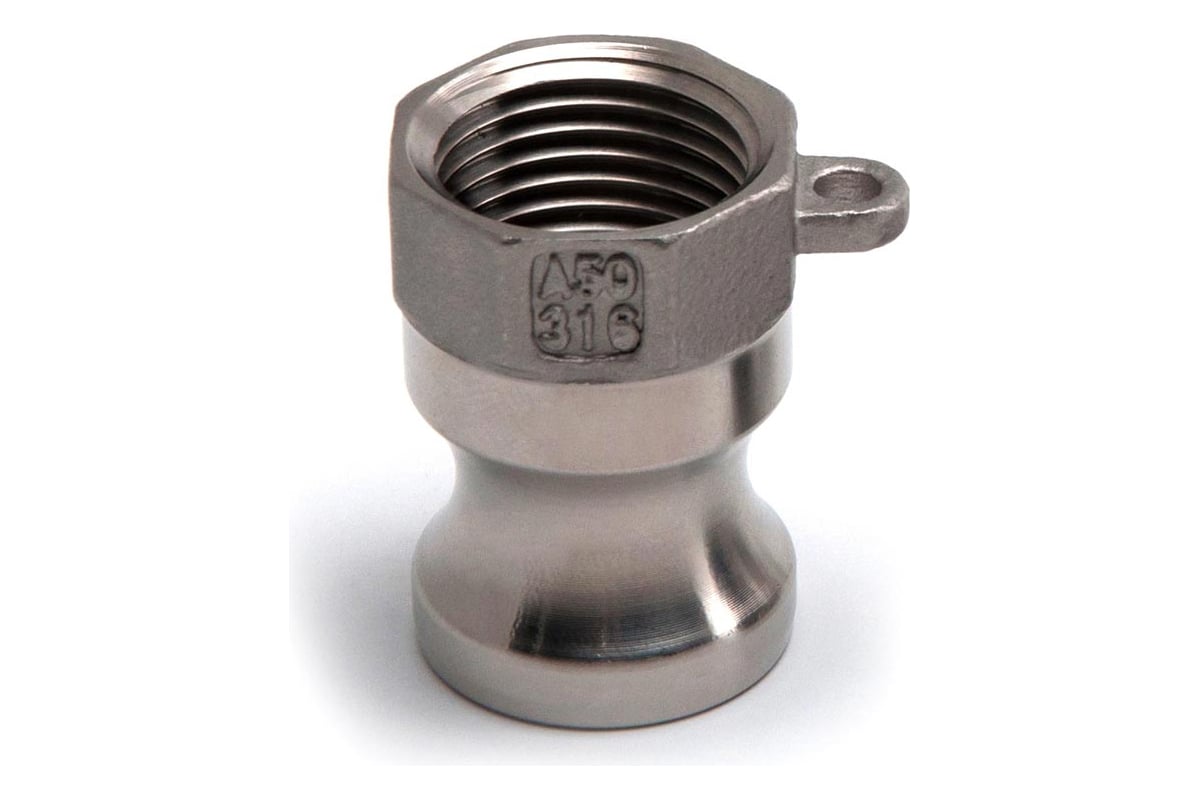

Камлок из нержавеющей стали HIMPT A-050 1/2" (13 мм) 00028010284

А: тип камлока - соединительный штуцер с внутренней резьбой и ответной частью "папа"

50: условное обозначение диаметра камлока

1/2": внутренний диаметр трубы (условный проход трубы), обозначение размера резьбы в дюймах. Соответствует 13 мм.

Вид резьбы: дюймовая трубная цилиндрическая G (BSPP)

Материал корпуса: нержавеющая сталь AISI 316 - это сталь AISI 304, улучшенная путём добавления молибдена и никеля. Благодаря молибдену данная сталь немагнитна, особенно устойчива к коррозии, высоким температурам и агрессивным средам (серная, фосфорная, борная, муравьиная, уксусная, щавелевая, молочная и прочие кислоты)

Номинальное рабочее давление: 20 бар

Рабочая температура камлока: от -65°C до +260°C
