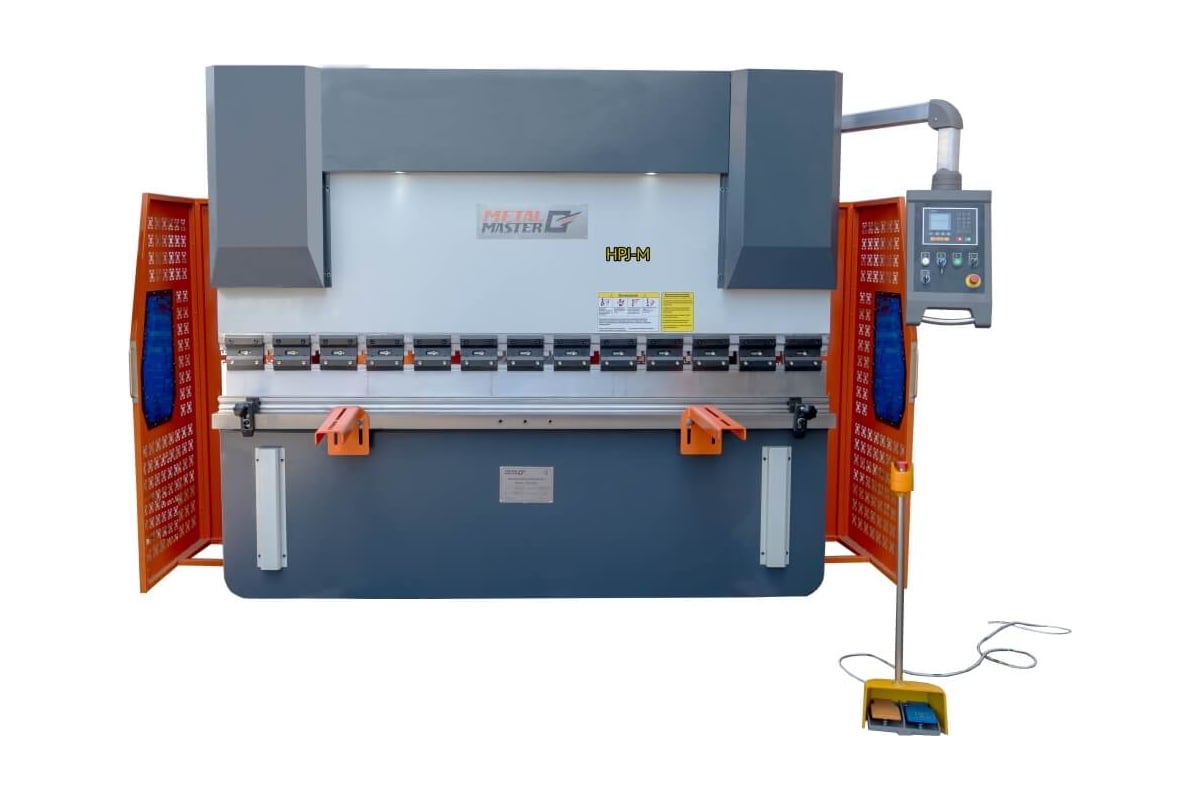

Гидравлический гибочный пресс Metal Master HPJ 2563 M 19043

Гидравлический гибочный пресс имеет панель управления, расположенную справа от траверсы на поворотном кронштейне. Система ЧПУ E22 имеет:

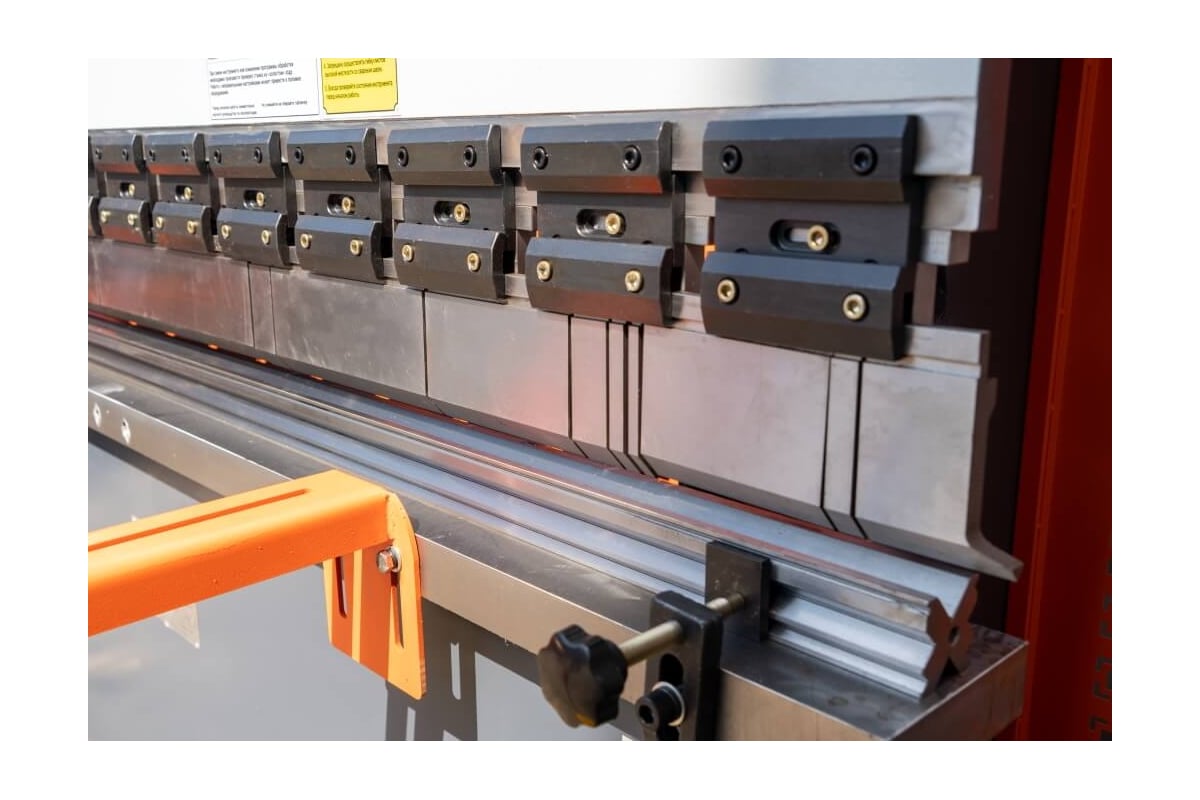

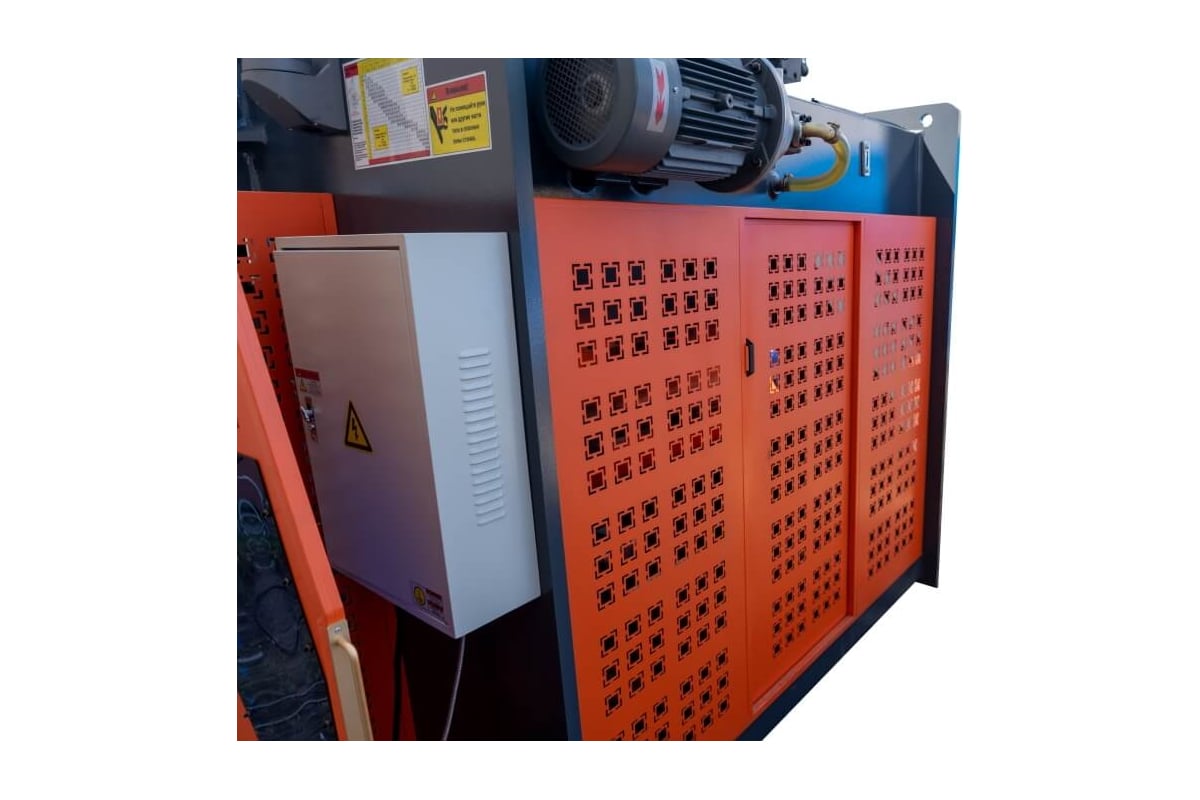

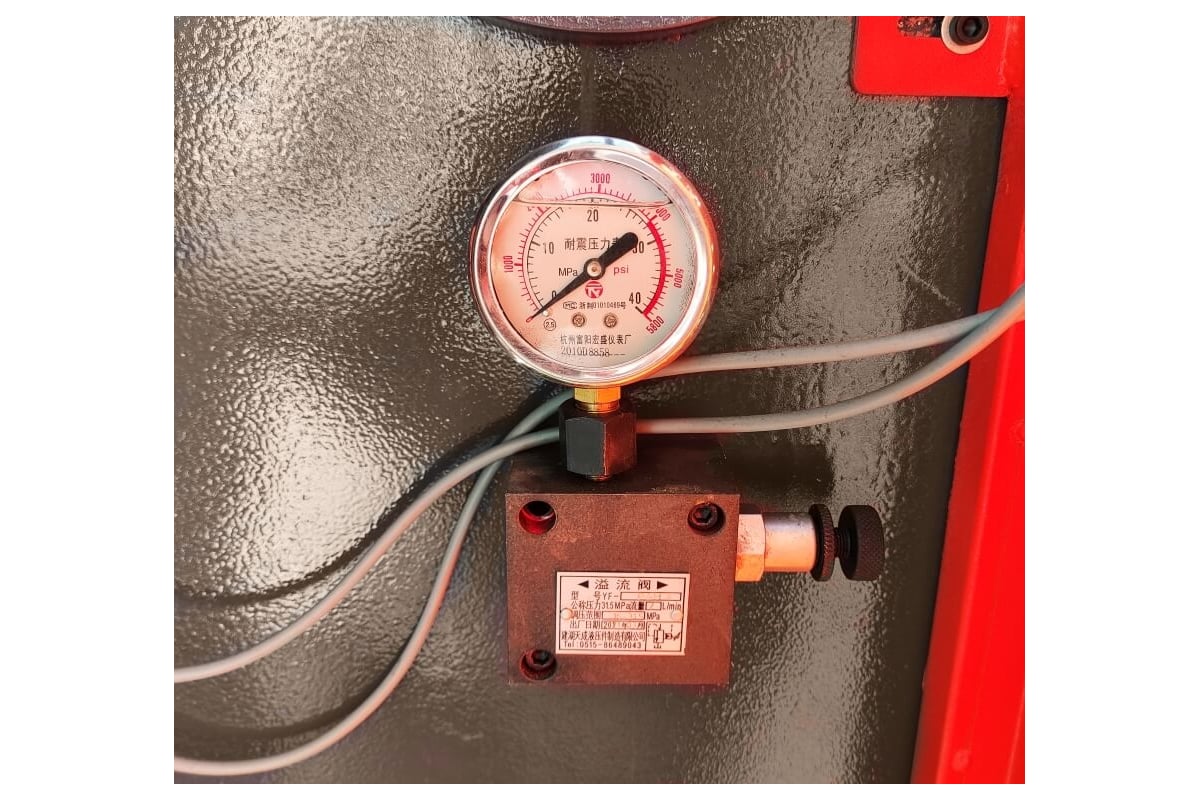

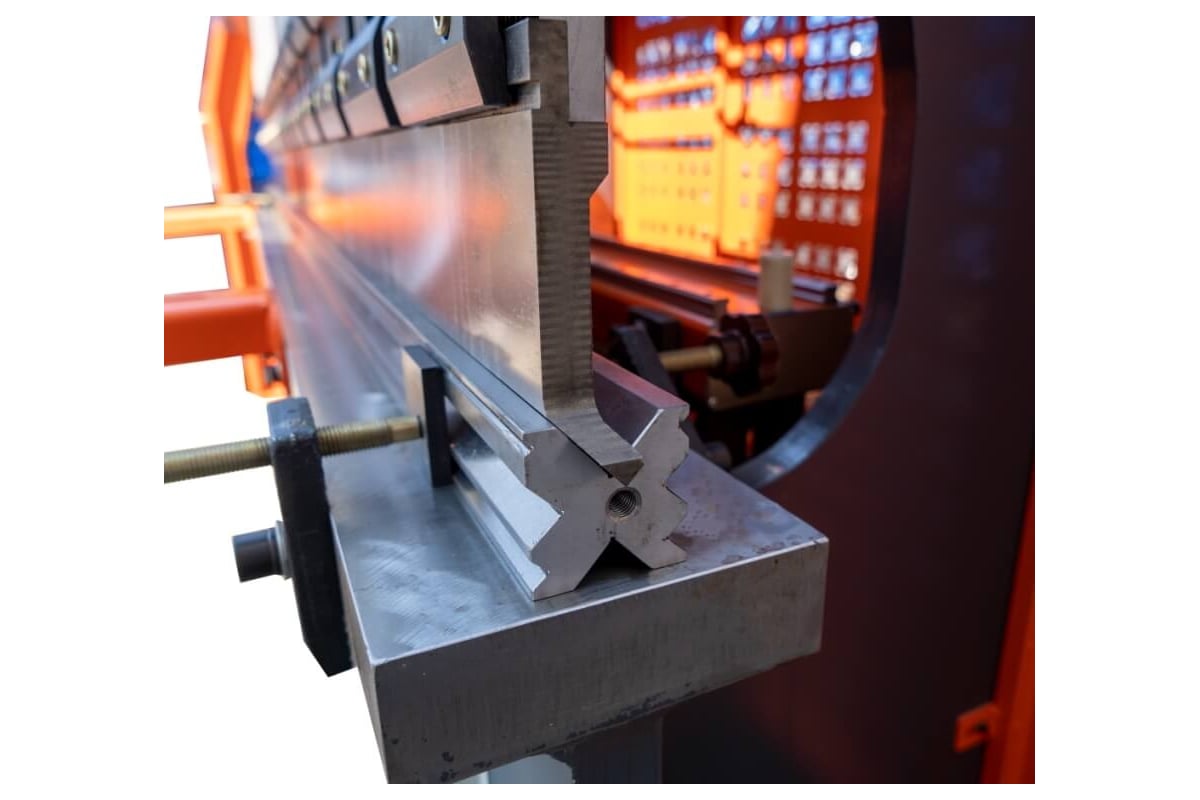

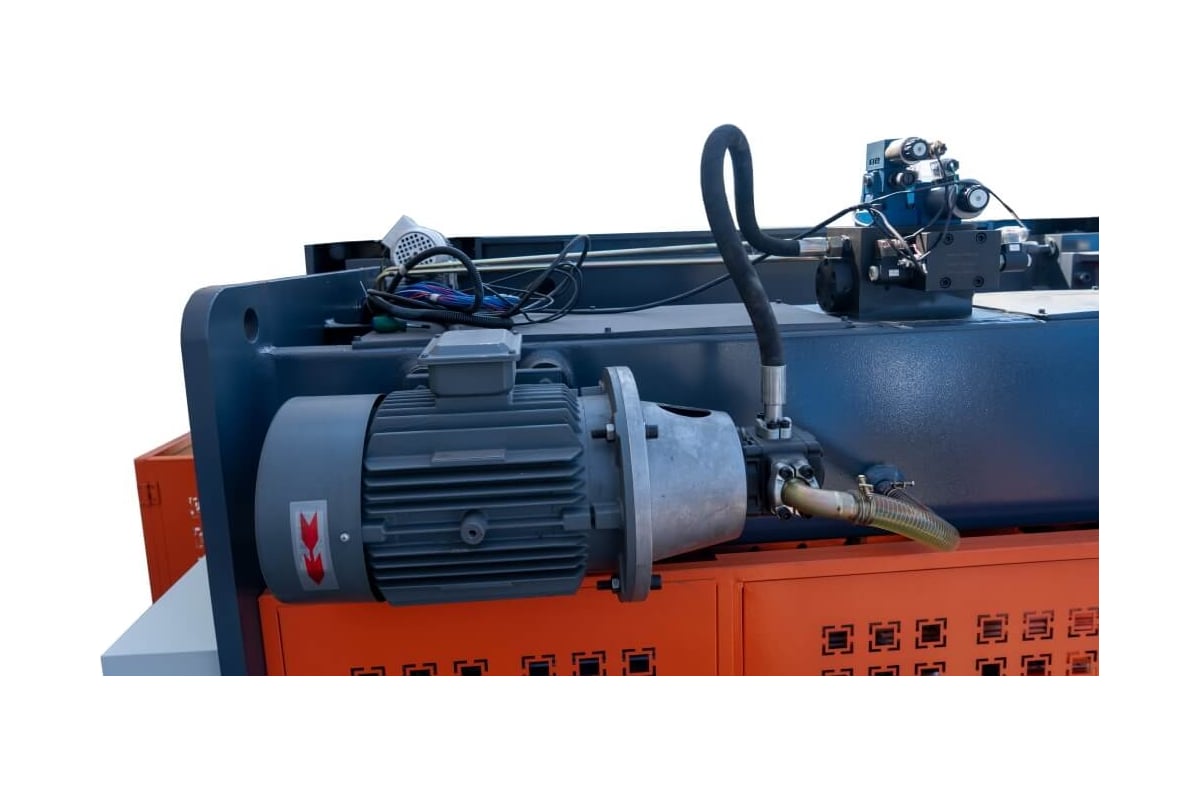

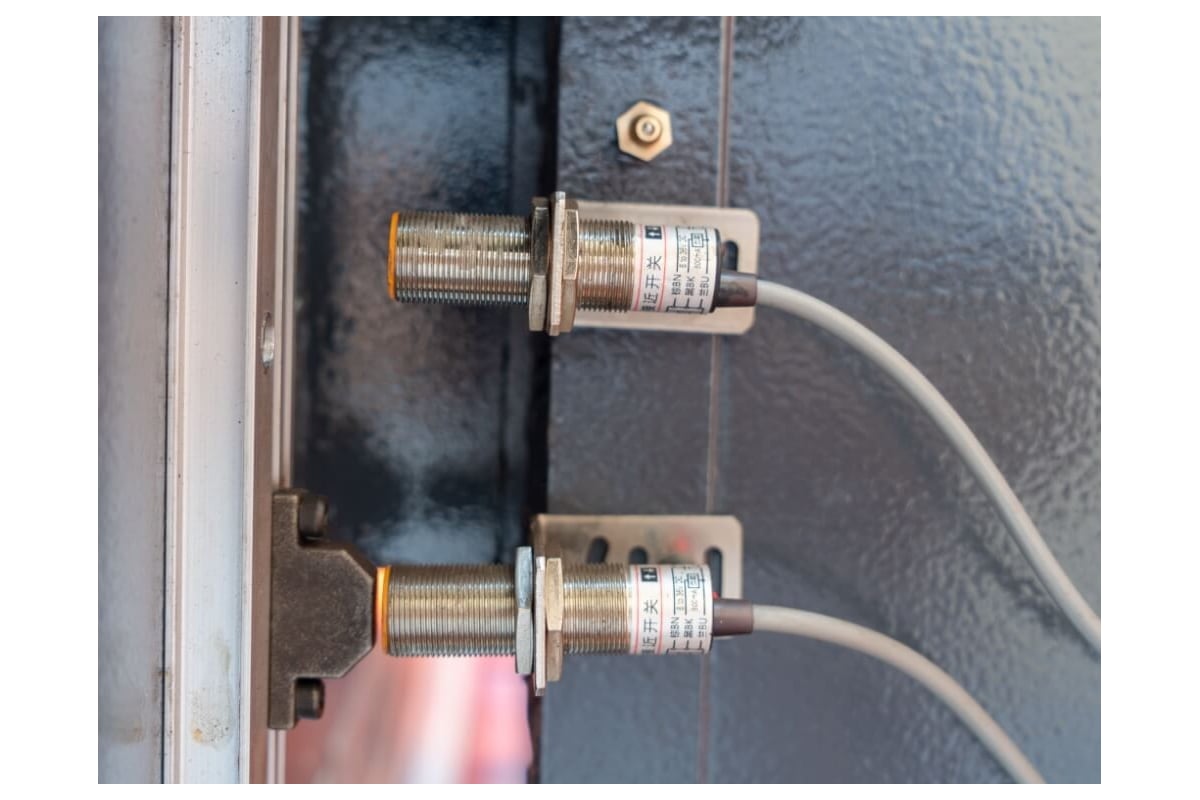

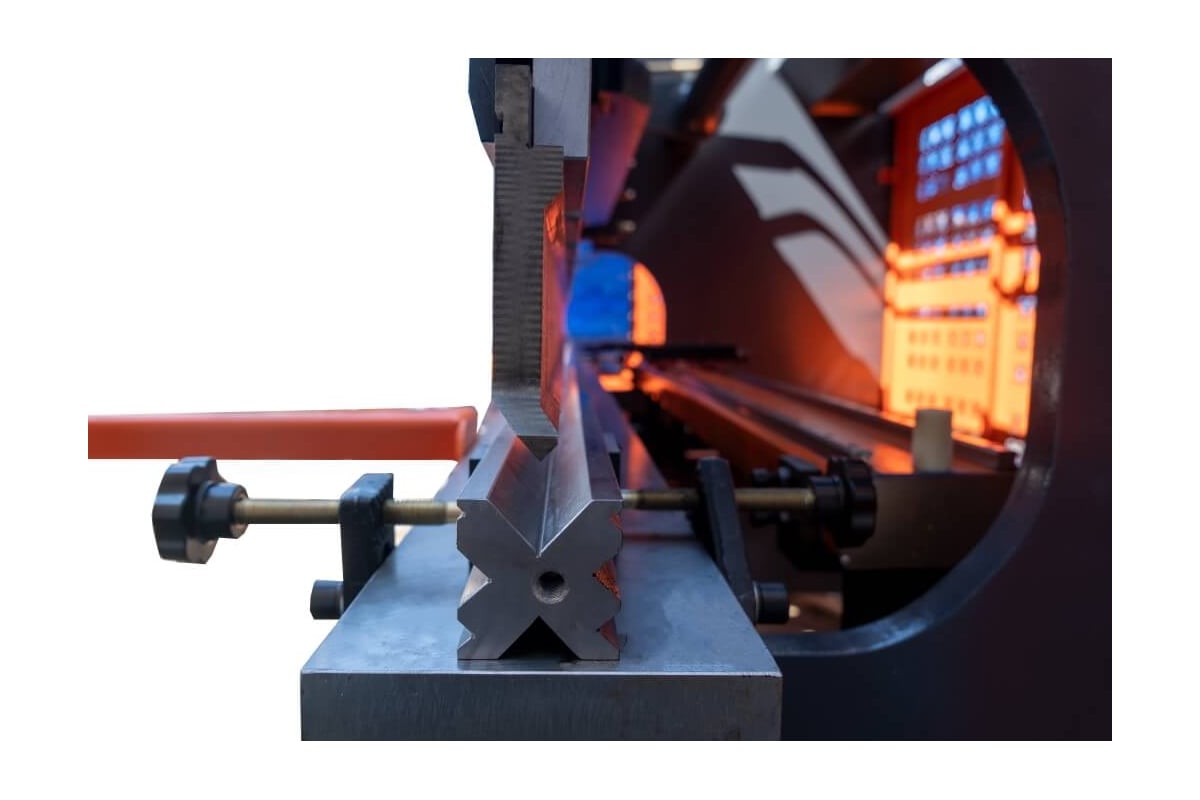

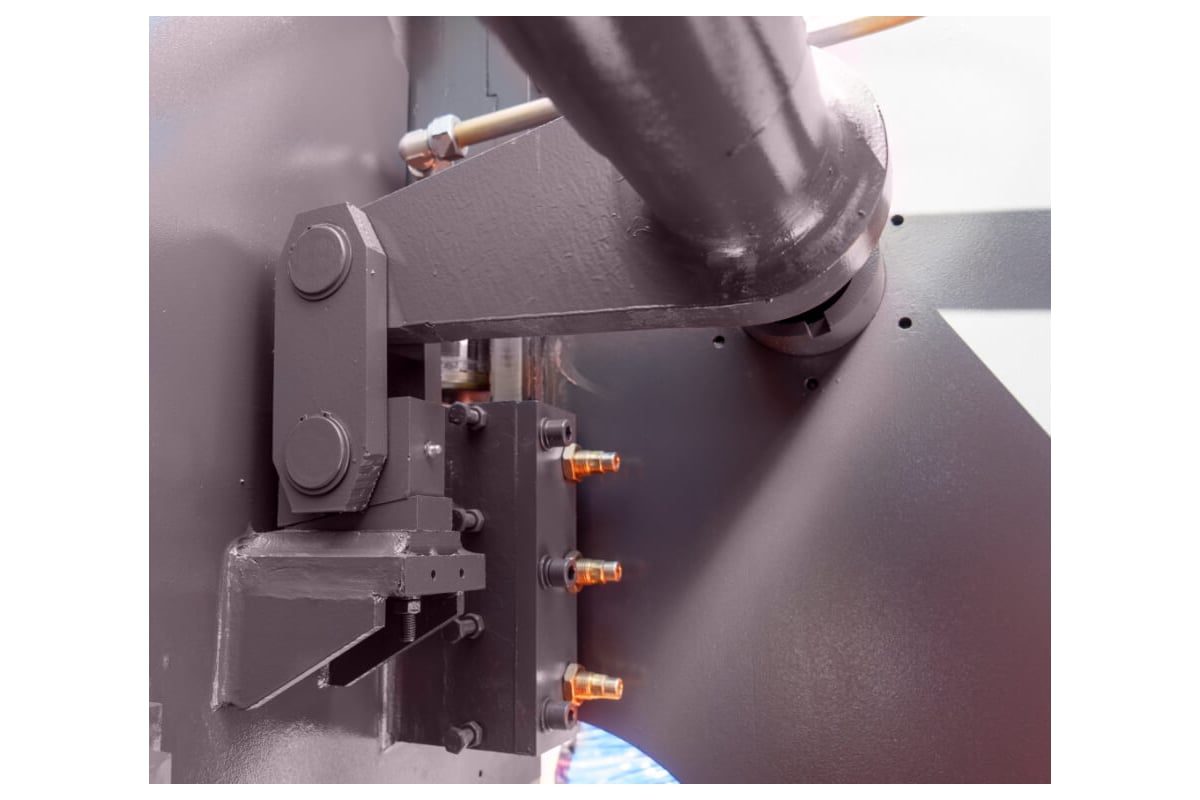

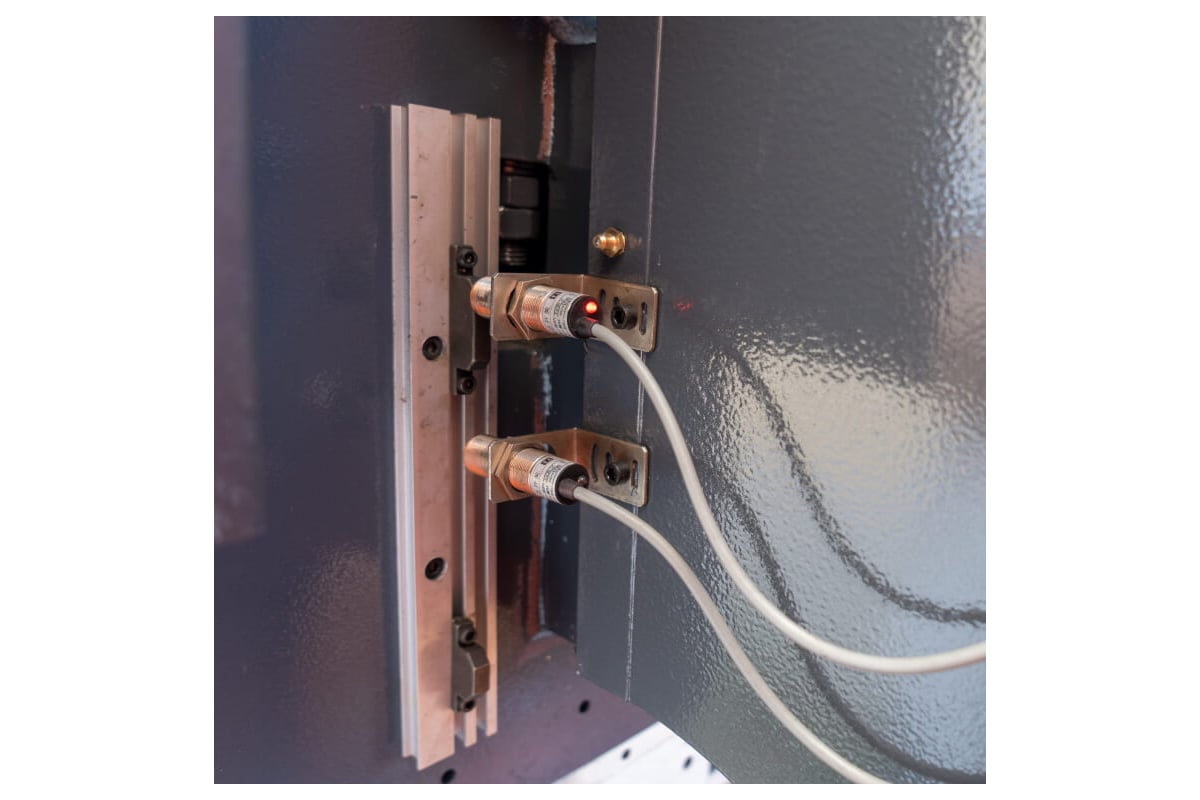

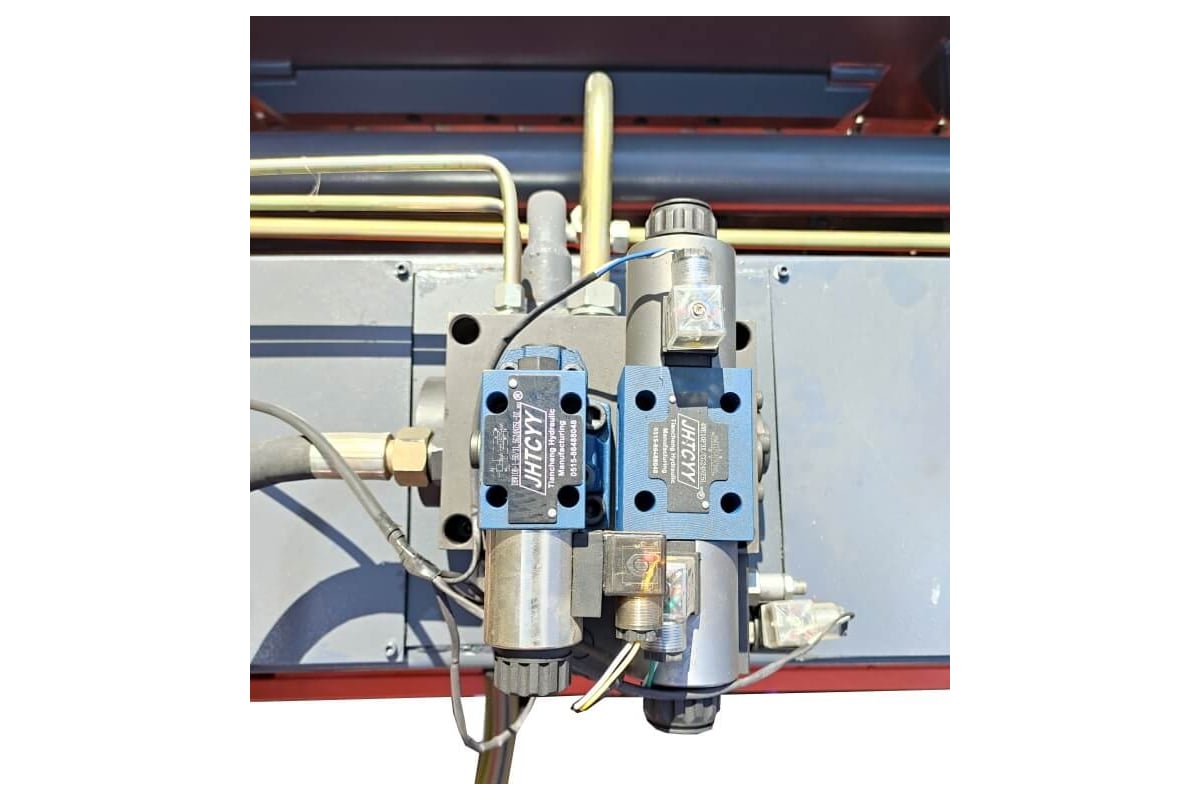

При помощи ползунов, расположенных на дополнительной штанге, можно быстро задать высоту подъема ножа и устанавливать границу переключения скорости подачи и рабочего хода пуансона. Защита задней стенки с концевым выключателем предохраняет от несанкционированного доступа посторонних людей в зону заднего упора. Синхронизация работы цилиндров через торсионный вал. Станок оснащен сегментным верхним инструментом. Размеры сегментов: 100мм+500мм+205мм+500мм+295мм+ 50мм+165мм+20мм+15мм+10мм+500мм+ 40мм+100мм. Электро-шкаф служит для размещения электрооборудования станка. В станках серии HPJ-M используется электрооборудование компаний Schneider Electric. Верхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam. Нижний инструмент (Матрица)– многоручьевая 4-х сторонняя матрица. Гидравлическая система бренда Rexroth расположена на верхней части станка. Манометр и регулятор усилия пресса позволяет точно настраивать пресс на работу с необходимой толщиной листа. Быстросъемный инструмент в разы ускоряет процесс смены инструмента. Бомбирование ручное – позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. Листогибочные прессы серии HPJ-М имеют жесткое (через трубчатый торсион) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется многими мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для обеспечения точности работы станка.

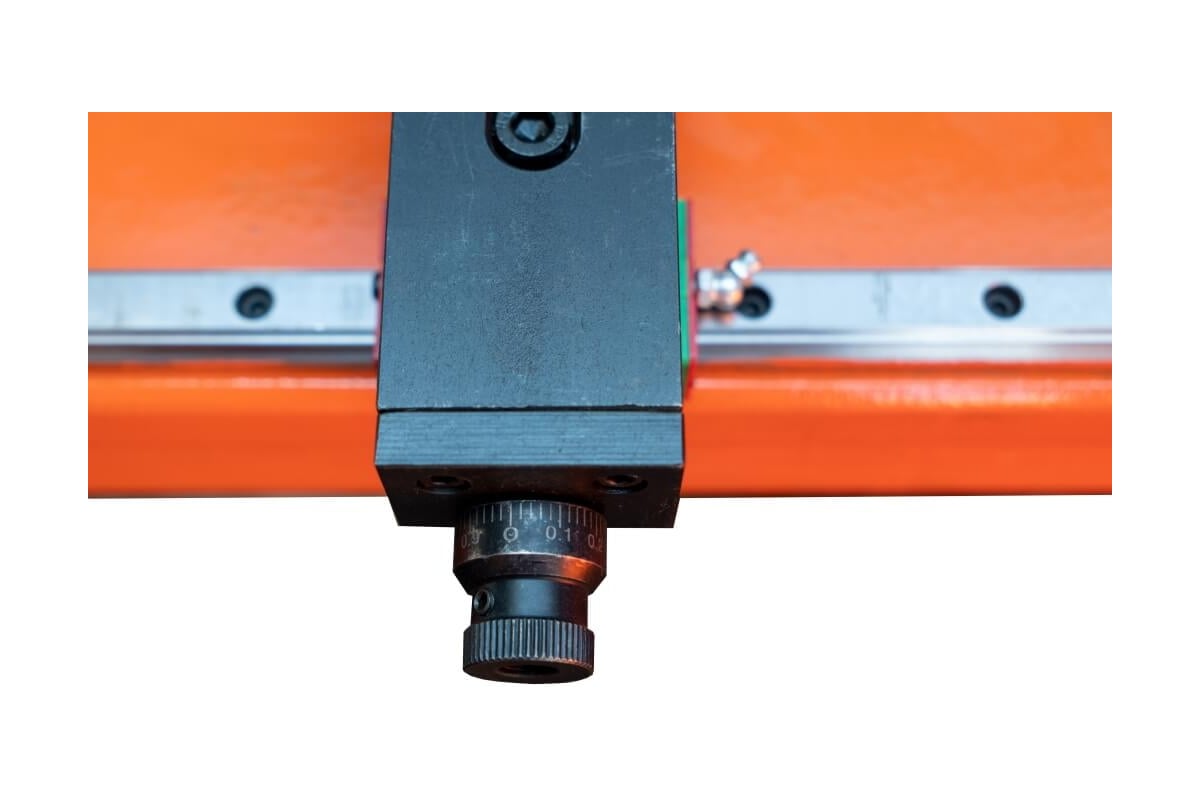

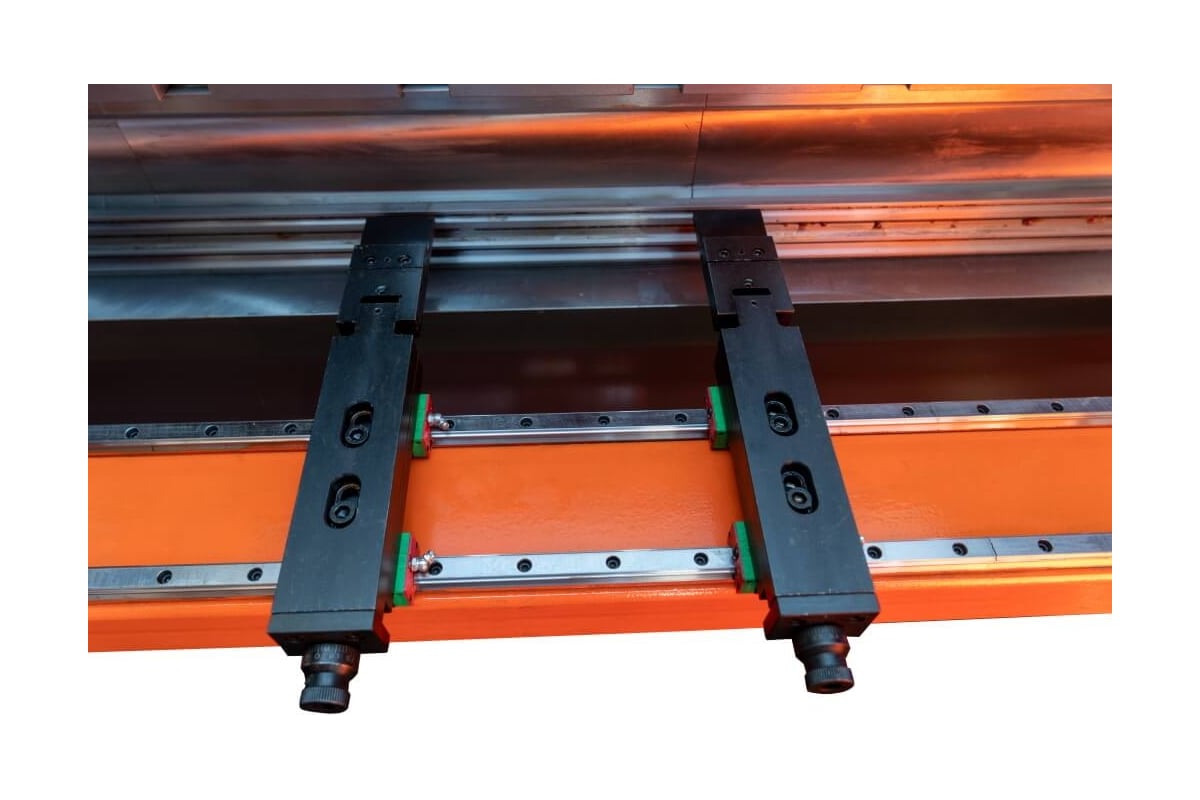

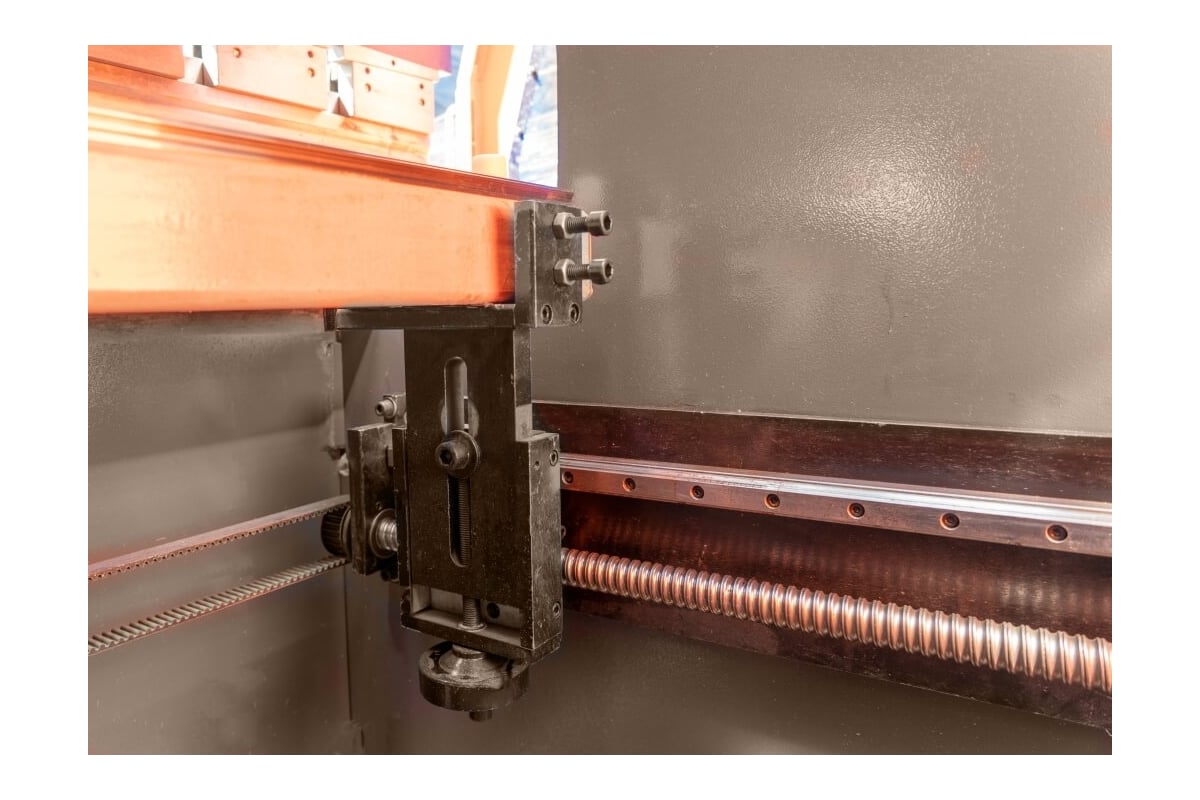

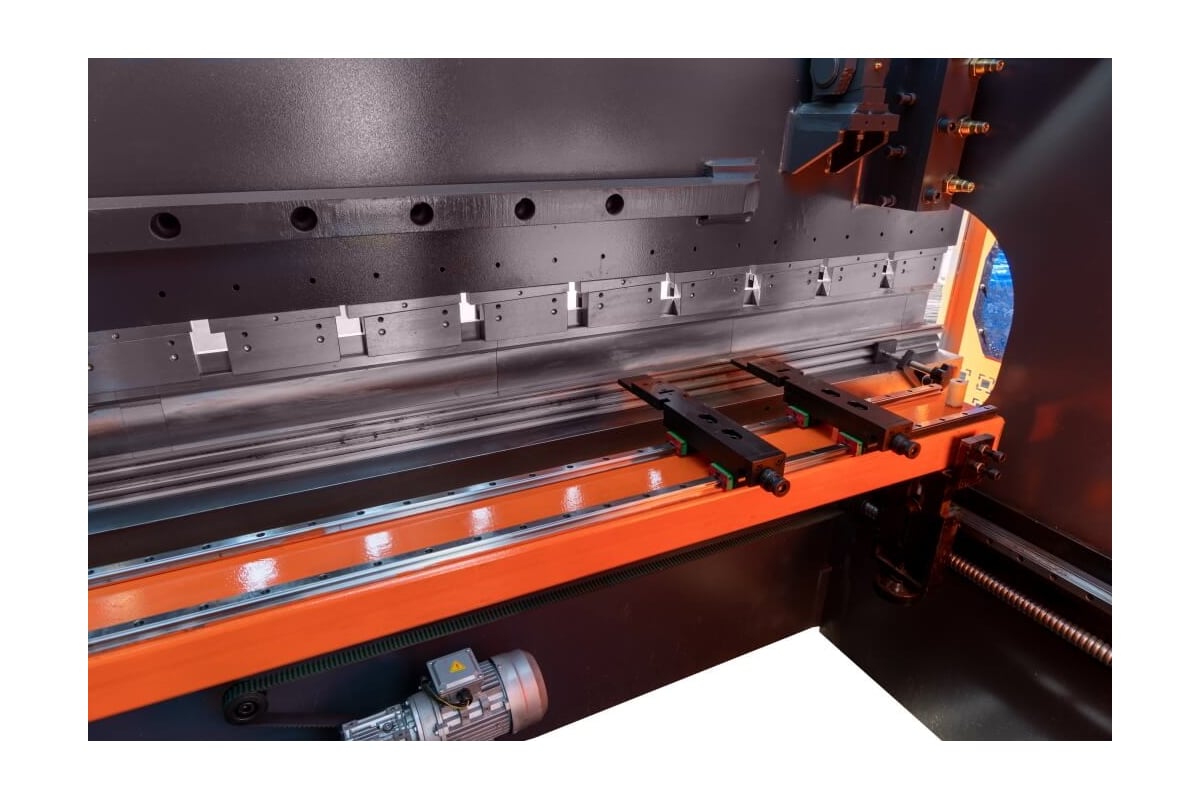

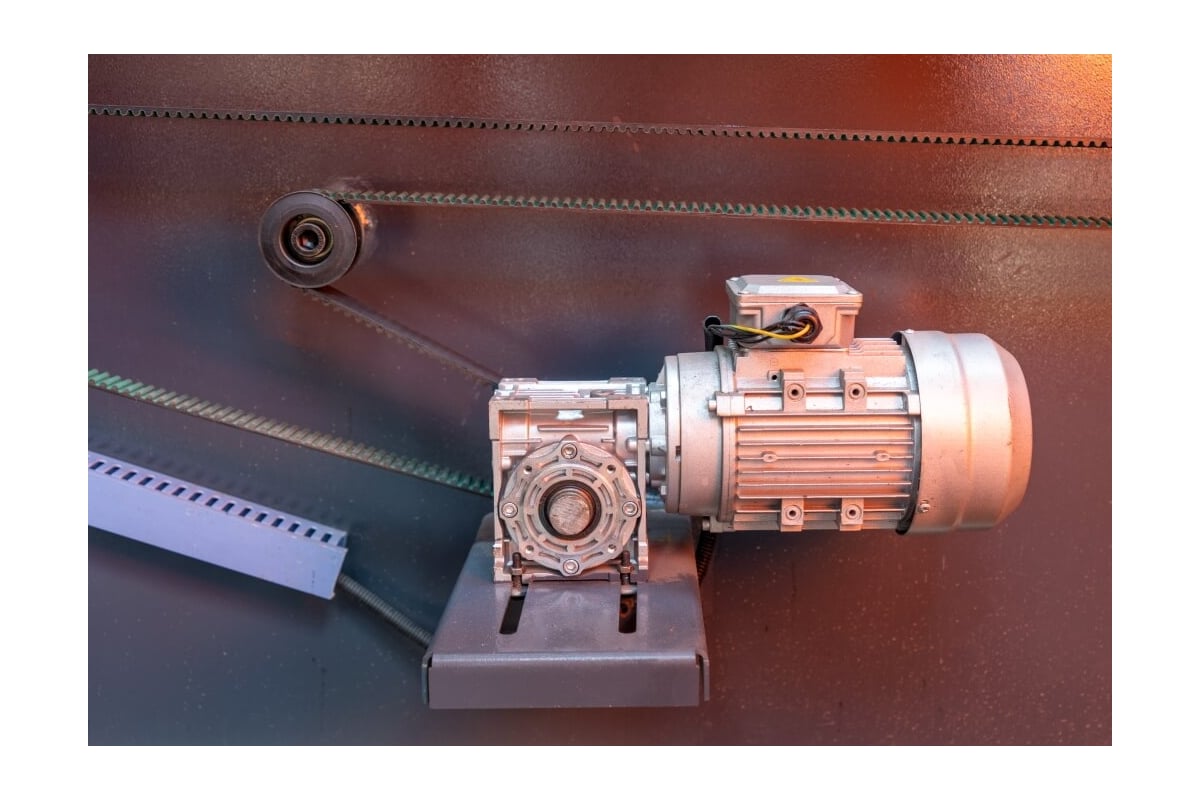

Жесткость пресса обеспечивается прочной рамой, прошедшей термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми ведущими мировыми производителями, позволяют производить операции гибки с высокой скоростью и точностью. Станок оснащен двухосевым ЧПУ E22. Управление по оси Y осуществляется ЧПУ путем задания положения механического упора, находящегося в гидроцилиндре. Это обеспечивает высокую точность и стабильность результата. Управление по оси X также осуществляется ЧПУ, за что отвечает привод на базе мотор-редуктора и высокоточной ШВП с направляющими и датчиком обратной связи.
