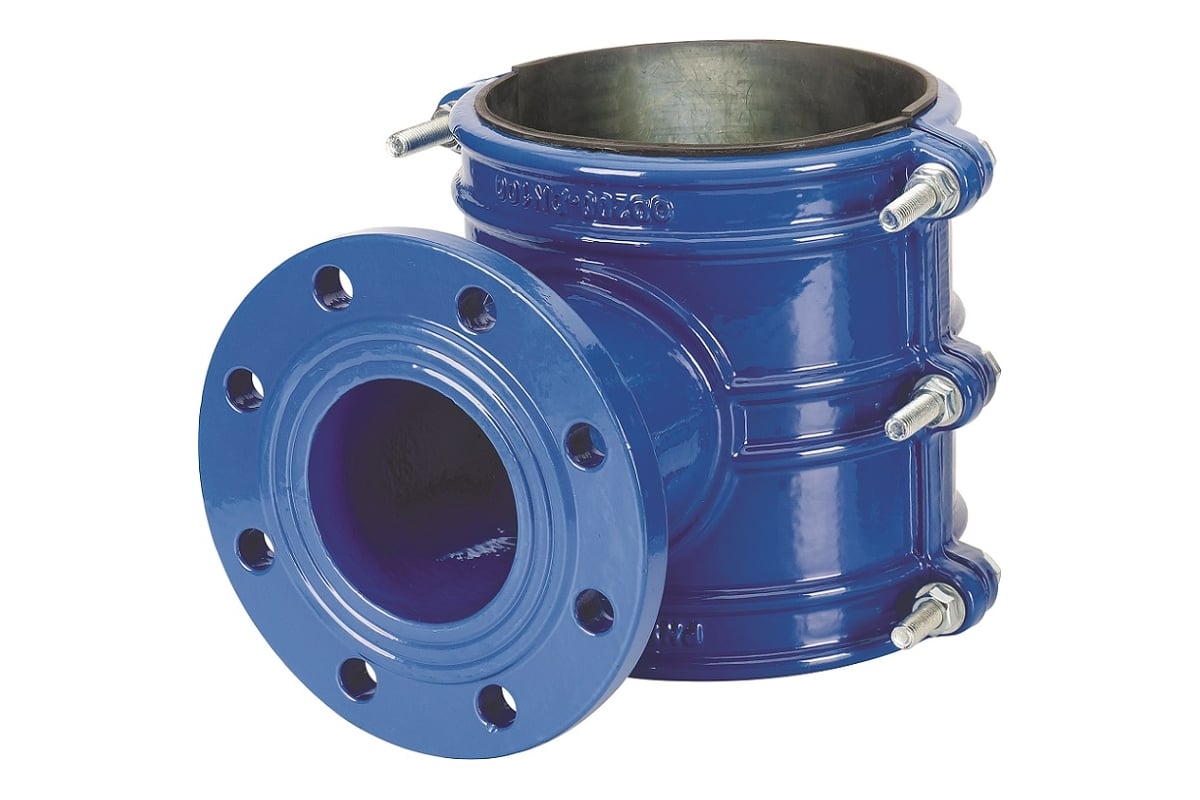

Отвод двусоставной фланцевый предназначен для быстрого создания ответвления от магистрального трубопровода из ПЭ / ПВХ для монтажа трубопроводной арматуры с фланцевым соединением.
.Отвод двусоставной фланцевый состоит из корпуса, резинового уплотнения, крепежа. Седло покрыто эпоксидно-порошковой эмалью толщиной 250 мкр.
.Установка отвода возможна в двух вариантах:
.1. На готовое отверстие в магистральном трубопроводе при отключенном давлении рабочей среды.
.2. На магистральный трубопровод под давлением с рассверловкой отверстия через запорный кран с помощью специального приспособления.
.В первом случае, корпус разбирают на две части. Располагают первую часть с седлом так, чтобы уплотнение расположилось вокруг отверстия. Охватывают трубу второй частью корпуса и равномерно затягивают гайки. Монтируют запорную арматуру или ответвительный трубопровод.
.Во втором случае после установки седла на проектное место, монтируют на нем запорную арматуру (как правило, шаровой кран или запорный вентиль) и специальное приспособление для сверления отверстий. Выполняют сверление через кран до струи рабочей жидкости из отверстия. Затем перекрывают кран.
.Отводы двусоставные фланцевые не являются фитингами, несущими конечную нагрузку. Отводы двусоставные фланцевые не могут воспринимать неуравновешенную нагрузку от массы конца ответвительной трубы. Трубы должны быть жестко зафиксированы на опорах.
Технические характеристики
-
Обжимной диапазон, мм315
-
Условный диаметр, ммDN315
-
Материал уплотненияEPDM
-
Материал корпусачугун
-
Материал покрытияэпоксидная краска
-
Max рабочее давление, бар16
-
Антикоррозионное покрытиеесть
-
Допускаемые соединениясталь, чугун, НПВХ, керамики
-
Назначение врезкиответвление водопровода, создание отдельной ветки
